ATENCION: Si vos no tenés conocimientos técnicos y experiencia en la reparación de este tipo de equipo, no intentes realizar ningún ajuste. Los cambios inapropiados en los ajustes de un monitor de PC, pueden ocasionar mal funcionamiento e incluso daños al equipo. Ok?
Bueno, estás son las marcas que funcionan con estos keys.
AOC
Dell
IBM
Itautec
Jtec
LG
Mtek
Philips
Proview
Samsung
SONY
AOC
7e
1º apretá la tecla MENU. 2º Ir hasta la función Zoom y mantener la tecla apretada por algunos segundos, entrá el menú de servicio.
Modelos que tienen 3 teclas y no tienen OSD.
Conectá el monitor presionando los dos botones de los extremos "Select y Up". Se encenderán los cuatro LEDs del lado izquierdo, indicando que está habilitado el modo servicio. Observación: En algunos modelos se puede hacer ajustes en los bordes.
4en / 5en
(tienen 3 teclas y no poseen OSD)
Conectar el monitor apretando "select" y "up", (los botones de los extremos), encenderán los 4 leds del lado izquierdo, estará habilitado el modo servicio. Tienen 2 modos de servicio: el ya conocido, donde se conecta apretando los botones de los extremos, y otro para regular los colores, donde se conecta apretando "select" y "down". Si lo enchufamos apretando los botones, y tan pronto como aparece la imagen apretamos "select", notaremos que en vez de encender un led, encenderán todos menos uno, que es el que nos indicará la función seleccionada para el ajuste. El significado de los leds de izquierda a derecha es: 1 y 2 solo brillo y contraste como en el modo de servicio normal. 3 es el bias del rojo, 4 es el bias del verde, 5 es bias del azul 6, es el ingreso del rojo, 7 es el ingreso del verde 8 es el ingreso del azul.
S551
Entrar en el menú, ir a la función zoom y apretar el botón menú, hasta que aparezca el menú de servicio. Detalle: este monitor tiene un contador de horas de uso.
19" glr+
Setup: Presione menú, coloque el cursor en zoom. Presione menú, y continúe hasta llegar al menú de servicio.

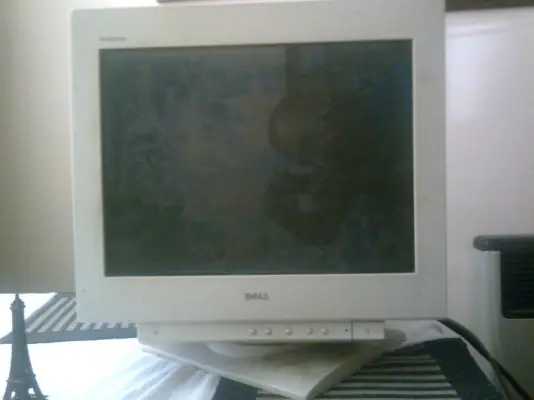

Dell
Sony
Se requiere Hardware y Software DAS (Digital Alignment System) para realizar los ajustes.
(Acá está papá trankilo:
IBM
G50
Haga el ajuste, y cuando esté encuadrado, sin soltar el botón de centralización, oprima las dos primeras teclas de su izquierda, las dos al mismo tiempo y sin soltar el de ajuste. Con las tres teclas apretadas, cuente hasta 5, suelte el de centralización y continúe con los del extremo hasta que la pantalla pestañee. Una vez que ocurra el pestañeo, indica que el ajuste fue memorizado y el panel trabado para todas las funciones. Para destrabar el panel, basta apretar nuevamente los dos botones de la izquierda hasta que la imagen pestañee nuevamente.
Itautec
Con cajas laterales, con doble función (led verde y naranja) con C.I. generador de vidéo (OSD) montado en la placa del CRT.
Apretando los dos botones de selección juntos, el led se apagará y aparecerá el menú OSD sobre la imágen... apretando nuevamente los dos botones, se apagará la pantalla OSD y volverán a encenderse los led's...
Jtec
Tiene el dibujo de un ratoncito en el borde, posee dos perillas rotativas en el frente, y una de ellas se puede apretar
Conectar el monitor mientras se presiona la "Perilla Rotativa" y entrará en el modo de servicio.
LG*
SW500
563, 575 y 775
Con el monitor conectado, mantener presionado el botón de la flecha hacia la izquierda ( <= ) y oprimir POWER (Encendido), la imagen titilará. Cuando la imagen vuelve, ir a la última opción del Menú, seleccione la función Desmagnetizar y de un toque a la flecha hacia la derecha ( => )
Studioworks 500g 500e 500n CB553h CA120 575n 775n E710s
1) Presionar el botón de selección izquierdo juntamente con el botón de Power hasta que la imagen pestañee.
2) Seleccionar entrando en el menú OSD la opción Desmagnetizar y efectuar el ajuste secreto de colores y correcciones.
3) Para retornar al menú OSD del usuario, repita el paso 1.
Studioworks 700e CB777h CA119
1) Presionar el botón de selección inferior juntamente con el botón de Power hasta que la imagen pestañee.
2) Seleccionar entrando en el menú OSD la opción Desmagnetizar y efectuar el ajuste secreto de colores y correcciones.
3) Para retornar al menú del usuario, repita el paso 1.
775N
En casos en que este monitor presenta una imagen oscura a pesar de hacerse los ajustes con los controles o Jig, no guarda los ajustes y al reencenderlo vuelve a estar oscuro. Intente ajustando por el modo de servicio. Si asimismo no se resuelve, coloque sobre la resistencia R777 de 250K otro resistor de 180K.
700S 700M
Con el monitor conectado mantener oprimida la flecha hacia abajo y presionar POWER. La imagen titilará. Cuando vuelve, apretar el botón Menú y seleccionar la función Desmagnetizar. A la derecha de la pantalla, aparecerán las opciones del modo de servicio. Después de algunos segundos sin cambios las opciones se agregan - para retornar se debe presionar nuevamente Menú/Desmagnetizar.

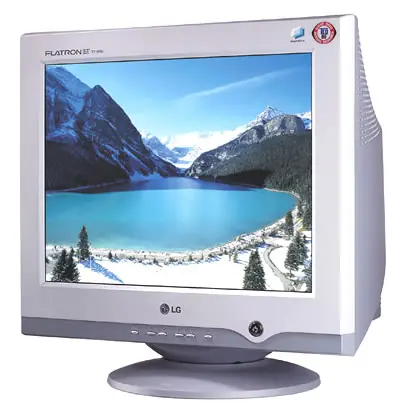

Flatron e701s
Con el monitor conectado, mantener apretada la flecha hacia abajo y presionar Power (Encendido). La imágen titilará. Cuando vuelve, entre en el Menú y seleccionar la última opción, la de abajo, seleccione la función Desmagnetizar y de un toque a la flecha hacia la derecha.
*: No sé si todos saben, pero se requiere Hardware y Software especifico (SoftJig) para realizar los ajustes. Lo podés bajar de acá: http://www.eserviceinfo.com/equipment_mfg/LG_3.html
Mtek
Conectar presionando el botón rotativo, hasta escuchar el sonido del relay, después de este proceso, abrir el menú y seleccionar una opción de página adicional.
Philips
105S
Conectar presionando los dos botones de brillo, aparecerá un menú. Seleccione una opción adicional que aparecerá en color distinto.
107S
Teclado trabado en el 105s: oprimir la tecla OK durante 40 a 50 segundos para desbloquear teclado y menú.

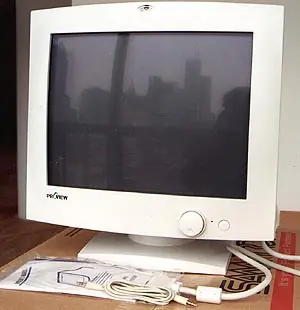

Proview
Digitales de 15 y 17" con menú OSD.
Desconectar el monitor de la red eléctrica (no con la tecla Power). Oprimir MENU en el panel y conectarlo. Enseguida entrará en el modo de servicio.
572 772
Desenchufarlo del tomacorriente y volver a enchufarlo presionando encoder (codificador).
Varios
Encender el monitor con la tecla Menú apretada. Aparecerá un OSD diferente donde se podrán hacer varios ajustes que no están accesibles en el OSD principal.
Samsung
SyncMaster 400b 400nb 5e 550v 550s DP14 DP15
Presionar simultáneamente durante 3 segundos los teclas para las regulaciones:
Paralelogramo: teclas (posicionamiento horizontal y vertical), Inclina la imagen en pantalla
- Inclina a la izquierda y + Inclina a la derecha
Linealidad: - v - teclas (pos. horizontal y ancho)
Compresión de imagen de pantalla.
- Comprime abajo la pantalla, + comprime arriba
"pin balance" botones (pos. horizontal y vertical)
Curvamiento vertical:
- curva a la izquierda, + curva a la derecha
Desmagnetizar: Apriete de una vez los botones de brillo y contraste. No lo utilice más de una vez en períodos de 30 minutos.
Patrones de ajuste: Repone los ajustes originales de los controles del monitor.
Mantenga comprimido durante 3 segundos los controles de "trapecio" y "contraste"
User delete: Repone (reset) los datos en la memoria del monitor. Mantenga apretado los botones de "pincushion" y "contraste" durante por lo menos 5 segundos.
551v
Teclado trabado: verifique el regulador de 5 volts. Oprimir la tecla menú por algunos segundos.
Oprimir la tecla Exit y apretar 3 veces la tecla para la derecha.
SONY
GDM-F500
(y otros...)
Se requiere Hardware y Software DAS (Digital Alignment System) para realizar los ajustes. Fijate acá cualquier cosa:
Fuentes: www.comunidadesdelectronicos.com www.yoreparo.com www.clubdediagramas.com y así xD.
Espero les sirva gente, estuve 3 horas haciendolo. A mi me sirvió! Por eso lo subo . Yo tengo un Samsung SyncMaster 550v, cualquier cosita, preguntenme!
Saludos gentee!
