Post limado-educativo: Válvulas

Bienvenidos alumnos al post del día de hoy. En la clase de Metal de hoy conoceremos a un amigo muy cercano a nosotros, pero que muchos de ustedes quizás ya conocen y otros simplemente lo usan pero no lo vieron nunca...


¨Está roto el Marshall 8080¨. Dije. ¨Hay que arreglarlo, ya me tiene realmente cansado¨ Ese día, era tercer ensayo de la banda con su nueva formación. Lo dejé en el recoveco en el que estaba, y comencé a averiguar quién podía hacer el service y qué era lo que se había roto, si es que eso había pasado. ¨Me pone loco escuchar que falla, se corta y demás, aparte les hago perder tiempo a ustedes¨.
Busqué, pregunté, todos me decían cosas distintas, pero al mismo tiempo lo mismo ¨Yo equipos híbridos no laburo, ¿Por qué no le preguntas a...¨ y nada, el recomendado tampoco lo sabe hacer.
¿Por que no lo mandás a Capital a que te lo arreglen? me decian algunos... Porque pesa un huevo y porque no tengo en que llevarlo, y pobre, no dá para que mi viejo agarre y tenga que llevarme para dejarlo un día y después para traerlo cuando lo reparen.
Y bueno, dando vueltas, decidí averiguar y comprar la válvula, ya que fue la versión más probable, hasta el día de hoy incluso, de que sea eso lo que esté jodiendo. Ponersela y punto. Y en principio sería muy probable que ande.
Antes de comprar la válvula decidí, porque después de haber estado dos años en un rancho en las afueras de Lujan City debería tener un poco de mugre, vio, limpiarle los potes.

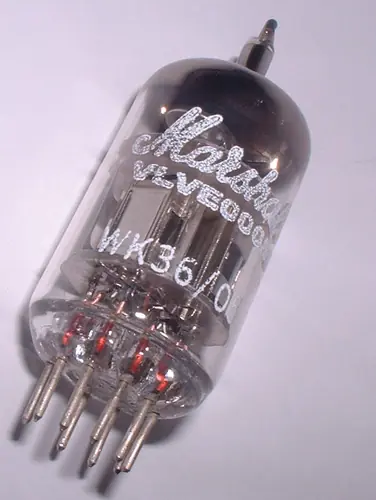

Saqué los seis tornillitos, y ahí nomás agarradita de un alambrecito estaba, y me sentí como Mario Bros en su segunda edición, cuando en el cuarto cañito verde vertical al empujar con la capocha el ladrillo invisible (debe doler eso) rebota y nos viene a alegrar el día: El amiguito Marshall ECC83.

La valvulita de la vida!!
El honguito valvular!!

Todo el poder, toda la alegritud y la contenticidad de nuestro pequeño compañero metalero! Y bueno, flasheé y se me ocurrió hacer el dibujito que puse acá.



La válvula termoiónica, también llamada válvula, bulbo o tubo de vacío, es un componente electrónico basado en la propiedad que tienen los metales en caliente de liberar electrones (los cositos esos que veías en química en las escuela ) desde su superficie (Efecto Edison). Se usó ampliamente en la electrónica analógica y digital (Como por ejemplo: Amplificadores de Guitarra Semi-Valvulares o Híbridos como el Marshall8080 ) antes de la invención del transistor, y sobrevive en aplicaciones específicas.





El origen de la válvula termoiónica se remonta a la experimentación de las lámparas incandescentes por Thomas Alva Edison, ya que éste, al ver que con el uso el cristal de estas lámparas se iba oscureciendo, buscó la forma de aminorar dicho efecto, realizando para ello diversos experimentos. Uno de ellos fue la introducción en la ampolla de la lámpara de un electrodo en forma de placa, que se polarizaba eléctricamente con el fin de atraer las partículas que, al parecer, se desprendían del filamento.

Con este experimento se observó que cuando el filamento se calienta se produce una agitación de los átomos del material que lo recubre, y los electrones de las órbitas de valencia son acelerados, alcanzando velocidades de escape, con lo que se forma una nube de electrones por encima del mismo. La nube termoiónica, fuertemente atraída por la placa, debido al potencial positivo aplicado en la misma, da lugar a la circulación de una corriente electrónica a través de la válvula entre el filamento y el ánodo. A este fenómeno se le denomina Efecto Edison-Richardson o termoiónico. Este Thomas Edison, ahora me vengo a enterar que tiene que ver con una parte del sonido metalero que uso. Que grande el Tomasito!

Llegados a este punto, tenemos que la válvula termoiónica más simple está constituida por una ampolla de vidrio, similar a la de las lámparas de incandescencia, a la que se le ha practicado el vacío y en la que se hallan encerrados dos electrodos, denominados cátodo y ánodo.

Físicamente, el cátodo, consiste en un filamento de wolframio, recubierto por una sustancia rica en electrones libres, que se calienta mediante el paso de una corriente.
El ánodo está formado por una placa metálica que rodea al filamento a una cierta distancia y a la que se aplica un potencial positivo. Por constar de dos electrodos a la válvula antes descrita se le denomina diodo.

Si se agregan otros electrodos entre ánodo y cátodo - llamados rejillas - se puede controlar o modular el flujo de electrones que llegan al ánodo, de ahí la denominación de válvula.

Debido al hecho de que la corriente por el interior de la válvula solo puede circular en un sentido, una de las aplicaciones de las válvulas termoiónicas es su utilización como rectificador. Asimismo, y dado que con pequeñas diferencias de potencial aplicadas entre rejilla y cátodo se pueden producir variaciones considerables de la corriente circulante entre cátodo y ánodo, otra aplicación, posiblemente la más importante, es como amplificador.
