Router, información básica
Este post simplemente es para dar una idea general de que es y cómo funciona un router, si bien es información muy básica, puede ser de utilidad para aquellos que están comenzando a familiarizarse en el uso de los mismos.
Foto Router
Descripción
Un router es un dispositivo de red intermedio, se le llama intermedio porque se lo utiliza para conectar múltiples redes, cada interfaz de un router pertenece a una red ip diferente.
Generalmente, cada red a la que se conecta un router requiere una interfaz separada. Estas interfaces se usan para conectar una combinación de Redes de área local (LAN) y Redes de área extensa (WAN). Por lo general, las LAN son redes Ethernet que contienen dispositivos como PC, impresoras y servidores. Las WAN se usan para conectar redes a través de un área geográfica extensa. Por ejemplo, una conexión WAN comúnmente se usa para conectar una LAN a la red del Proveedor de servicios de Internet (ISP).
Foto: Router conectando redes
La función principal es la de proporcionar las rutas adecuadas ( enrutar) a los paquetes que llegan a sus interfaces, esto lo hace manteniendo una “tabla de enrutamiento”, la cual contiene información sobre sus redes conectadas directamente y aquellas que puede alcanzar.
El router usa su tabla de enrutamiento para determinar el mejor camino para reenviar el paquete. Cuando el router recibe un paquete, examina su dirección IP de destino y busca la mejor coincidencia con una dirección de red en la tabla de enrutamiento del router.
Un router conecta múltiples redes. Esto significa que tiene varias interfaces, cada una de las cuales pertenece a una red IP diferente. Cuando un router recibe un paquete IP en una interfaz, determina qué interfaz usar para reenviar el paquete hacia su destino. La interfaz que usa el router para reenviar el paquete puede ser la red del destino final del paquete (la red con la dirección IP de destino de este paquete), o puede ser una red conectada a otro router que se usa para llegar a la red de destino.
Foto: Vista posterior de un router Cisco 2600
Funcionamiento Interno
Internamente un router funciona como un Pc
Al igual que una PC, un router también incluye:
Unidad Central de Proceso (CPU)
Memoria de acceso aleatorio (RAM)
Memoria de sólo lectura (ROM)
CPU
La CPU ejecuta las instrucciones del sistema operativo, como la inicialización del sistema y las funciones de enrutamiento y conmutación.
RAM
La RAM almacena las instrucciones y los datos necesarios que la CPU debe ejecutar. La RAM se usa para almacenar el Sistema operativo, los archivo de configuración en ejecución, la tabla de enrutamiento IP, entre otras cosas
ROM
La ROM es una forma de almacenamiento permanente. Los dispositivos usan la memoria ROM para almacenar:
Instrucciones bootstrap
Software básico de diagnóstico
Versión más básica del IOS (Sistema Operativo)

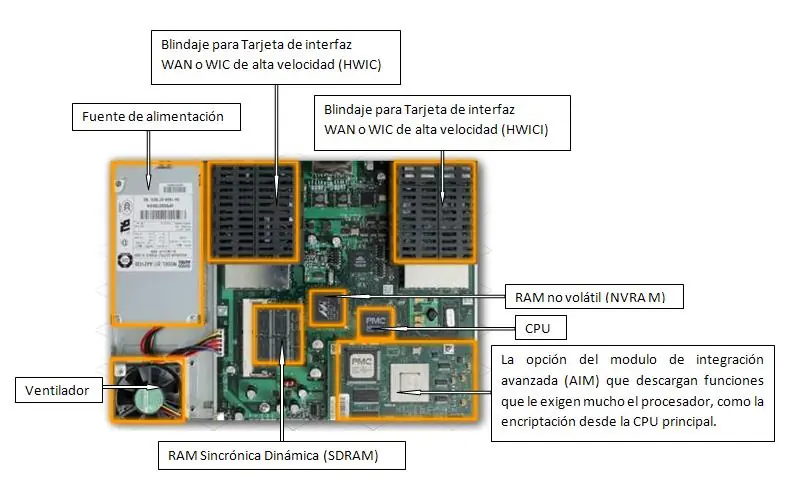

Foto: Router por dentro
Puertos de administración
Los routers tienen conectores físicos que se usan para administrar el router. Estos conectores se conocen como puertos de administración, estos no se usan para el reenvío de paquetes. El puerto de administración más común es el puerto de consola. El puerto de consola se usa para conectar una terminal, o con más frecuencia una PC que ejecuta un software emulador de terminal, para configurar el router sin necesidad de acceso a la red para ese router. El puerto de consola se debe usar durante la configuración inicial del router.
Otro puerto de administración es el puerto auxiliar. No todos los routers cuentan con un puerto auxiliar. A veces el puerto auxiliar puede usarse de maneras similares al puerto de consola. También puede usarse para conectar un módem.
Foto: Interfaces del router
Interfaces
El término interfaz en los routers se refiere a un conector físico que se encuentra en el router cuyo principal propósito es recibir y reenviar paquetes. Los routers tienen muchas interfaces que se usan para conectarse a múltiples redes. Normalmente, las interfaces se conectan a distintos tipos de redes, lo cual significa que se necesitan distintos tipos de medios y conectores.
Las interfaces del router pueden dividirse en dos grupos principales:
Interfaces LAN, como Ethernet y FastEthernet
Interfaces WAN, como las seriales, ISDN, y Frame Relay
Interfaces LAN
Como su nombre lo indica, las interfaces LAN se usan para conectar el router a la LAN, del mismo modo que se utiliza la NIC Ethernet de una PC para conectar la PC a la LAN Ethernet.
La interfaz Ethernet del router normalmente usa un jack RJ-45 que admite un cableado de par trenzado no blindado (UTP). Cuando un router se conecta a un switch, se usa un cable de conexión directa. Cuando se conectan dos routers directamente a través de las interfaces Ethernet, o cuando una NIC de PC se conecta directamente a una interfaz Ethernet del router, se usa un cable cruzado.
Las interfaces WAN se usan para conectar los routers a redes externas, generalmente entre una mayor distancia geográfica. Al igual que las interfaces LAN, cada interfaz WAN tiene su propia dirección IP y máscara de subred, que la identifica como miembro de una red específica.
Configuración básica de router
Cuando se configura un router, se realizan ciertas tareas básicas, tales como:
Denominar el router
Configurar contraseñas
Configurar interfaces
Configurar un mensaje
Guardar los cambios realizados en un router
Verificar la configuración básica y las operaciones del route
Los comandos básicos para configurar un router los dejo para otro post asi no hago este tan extenso.
Fuentes: Curricula cisco CCNA I y II , Internet
