Hola Amigos hoy quiero mostrarle algo sobre los amplificadores con TDA2050 en las conexiones de bridge o modo puente se que muchos no saben como se lo hace.
Para ellos va este post, usare la hoja de datos de este integrado para sacar el PCB.
http://www.st.com/web/en/resource/technical/document/datasheet/CD00000131.pdf
Como en la hoja de datos solo encontraran para armar un amplificador mono o estéreo voy a mostrarles como hice los amplificadores que use en varios bafles.
Aquí pueden ver los Diagramas eléctricos de: amplificador mono, amplificador estéreo y amplificador en bridge o modo puente
Para mi es un integrado muy bueno en potencia, baja distorcion y su bajo costo, como dije anteriormente me guié de la hoja de datos donde saque el PCB para hacer las plaquetas
Amplificador Mono
La hoja de datos del TDA2050 dice que puede entregar 35 vatios en parlantes de 4 ohm y una fuente de 18 v+ y 18 v- x 5 amper y 32 vatios en 8 ohm con una fuente de 22v+ y 22v- en 5 amper
en la imagen pueden ver el diagrama eléctrico, la posición de los componentes el PCB y la lista de componentes.
Amplificador Estereo

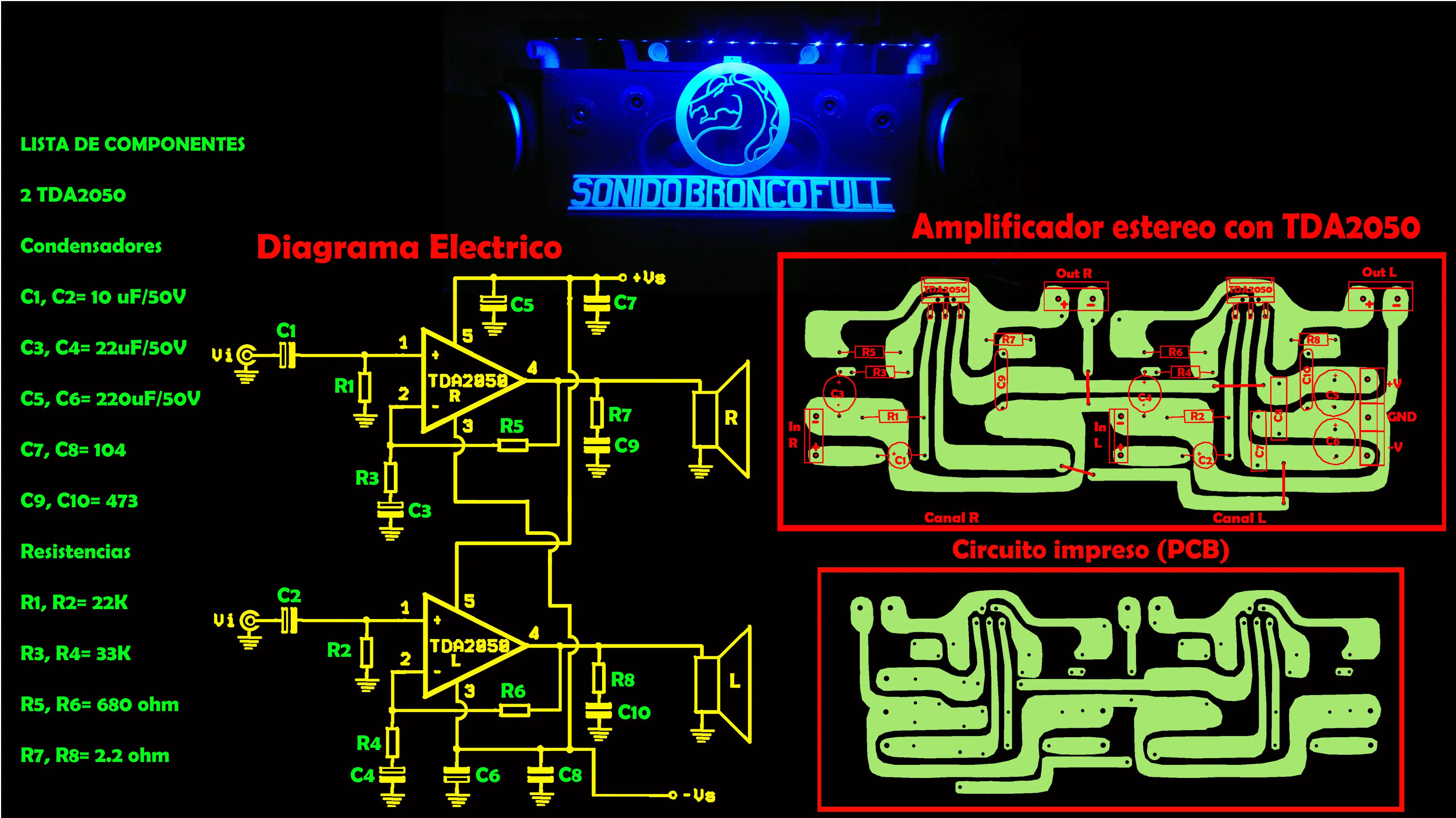

Para hacer un Amplificador Estereo necesitamos 2 circuitos iguales (amplificador 1 y amplificador 2)
como ya son 2 circuitos con componentes iguales, en el ultimo circuito dejamos los que corresponden a la fuente los condensadores de desacoples C5, C6, C7 y C8

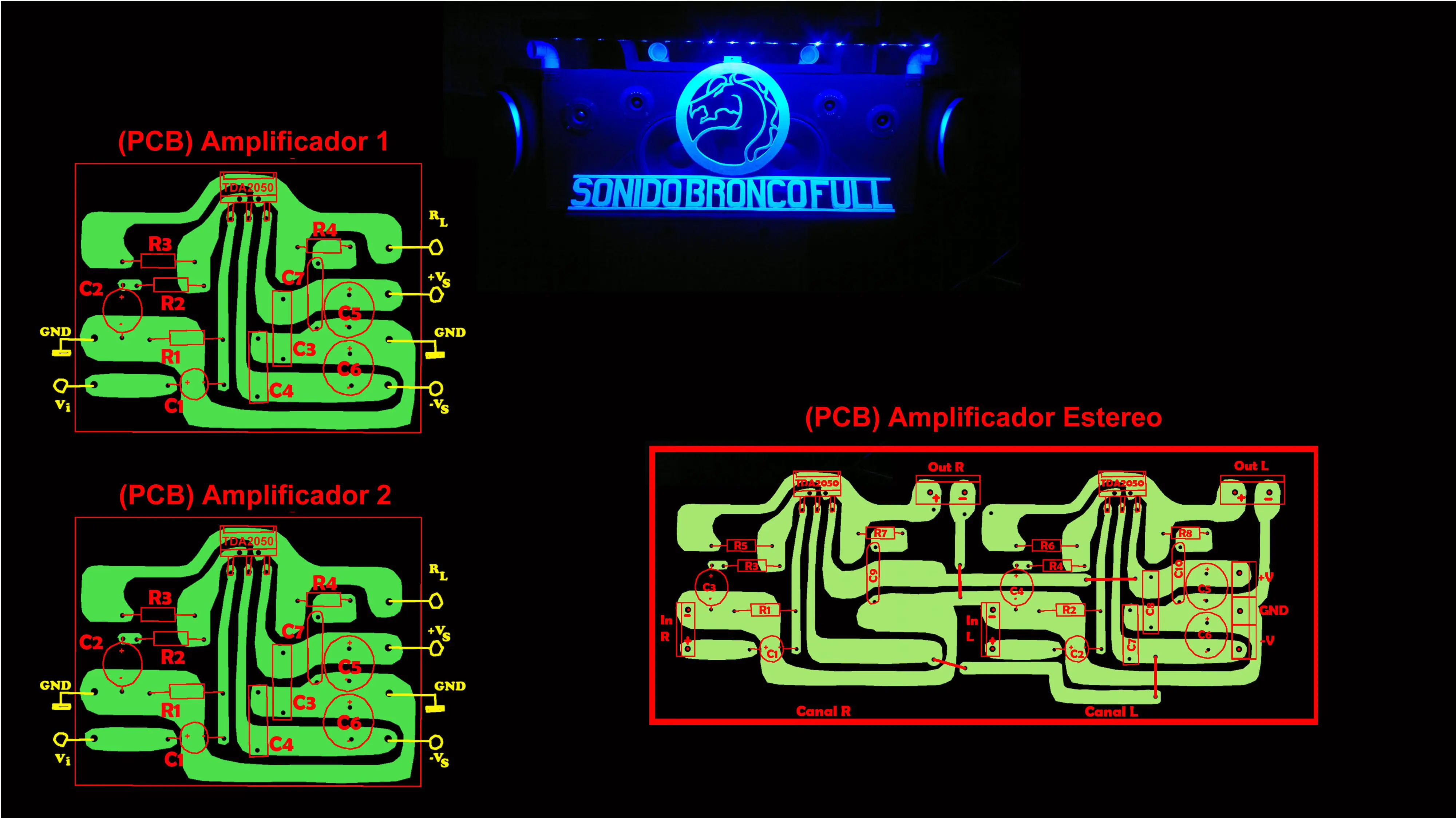

para hacer el PCB o plaqueta también necesitamos 2 plaquetas iguales.
como pueden ver la plaqueta del amplificador estéreo tiene algunas modificaciones extras que van a servir por si en la misma quieren hacer el amplificador bridge o puente
Amplificador Bridge
La conexión bridge o modo puente es la suma de los 2 canales,

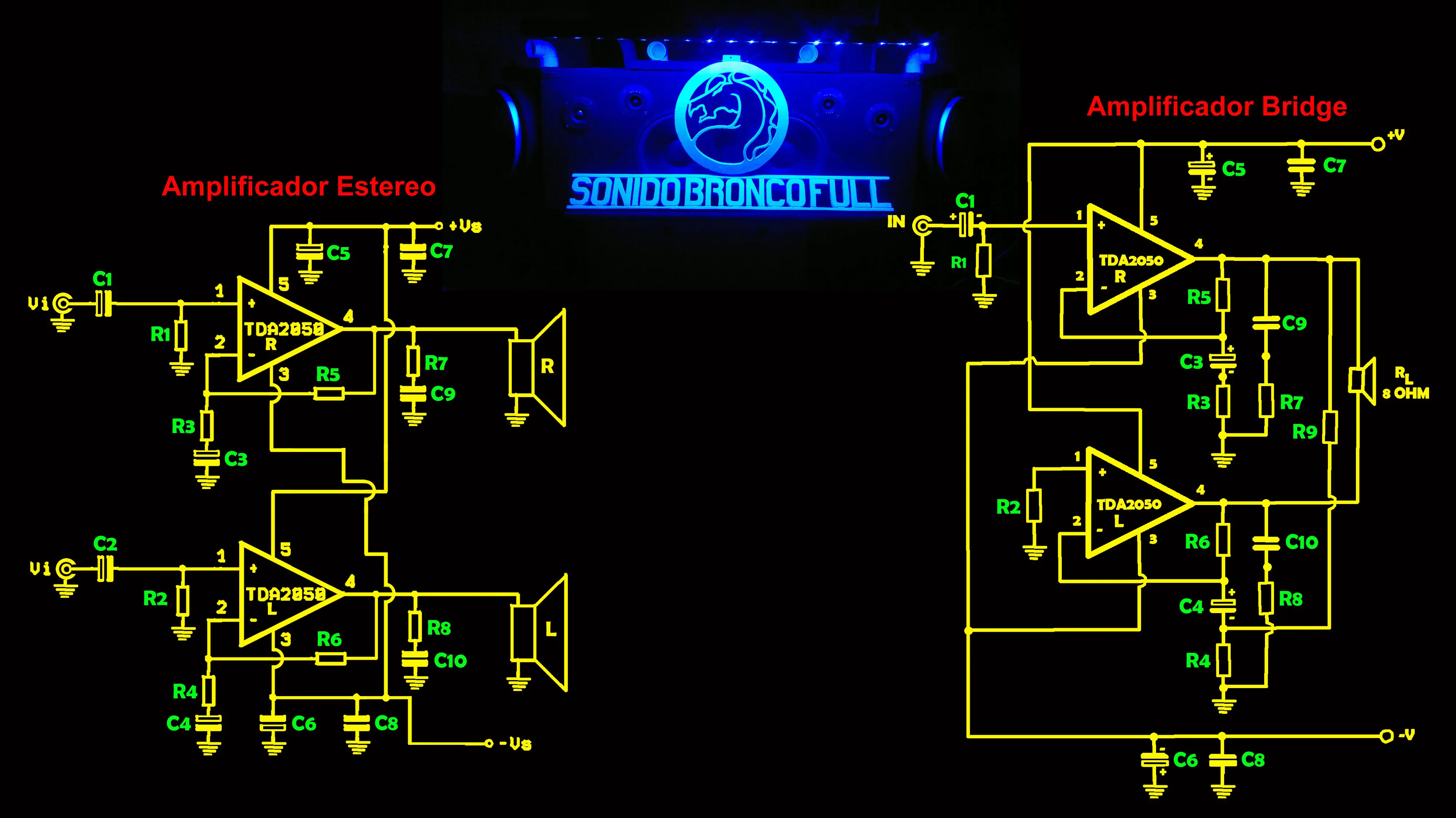

Para que puedan hacer la conexión bridge observen bien esta imagen, aquí están los 2 diagramas eléctricos (estéreo y bridge)
En esta imagen pueden ver como en el circuito estereo, el segundo integrado (L) ya no usaran la entrada de audio que pasa por el condensador C2 se pondrá a masa o (GND) atraves de la resistencia R2 y la salida de audio ya solo se conectara al parlante del primer circuito (R) que en estereo era masa
También observen que en el pin 2 de los TDA2050 cambia la posición de los condensadores (C3 y C4) y las resistencias (R3 y R4).
Lo mismo pasa en el pin 4 cambia la posicion de los condensadores (C9 y C10) lo mismo las resistencias (R7 y R8). y se agrega una resistencia mas R9 para estabilizar el circuito bridge

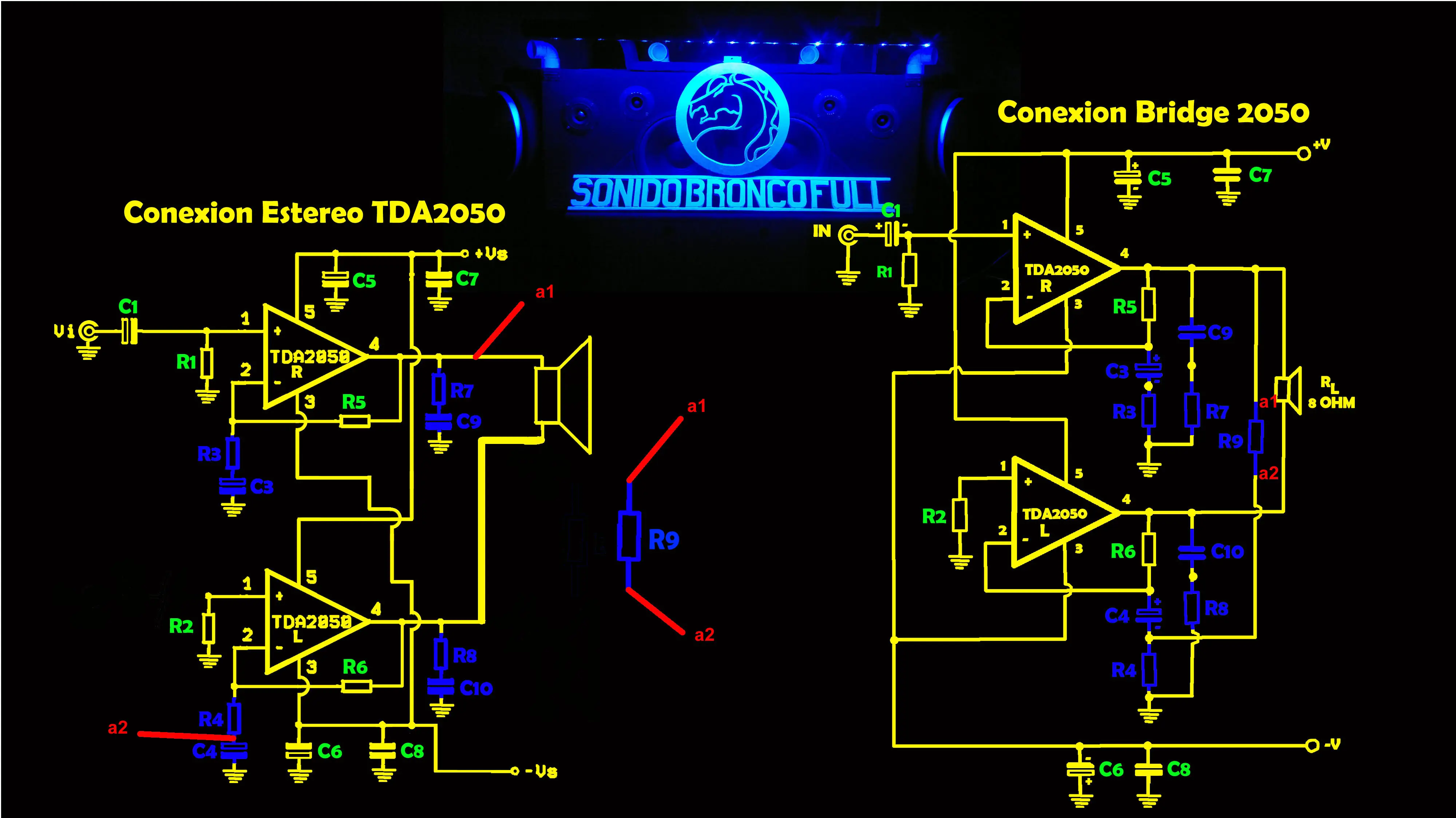

Aquí pueden ver que la R9 en un extremo esta marcado como a1 y el otro extremo como a2, es para ubicarla en el diagrama o conexión estéreo TDA2050.
Ya teniendo bien entendido el circuito bridge aquí esta la imagen de la plaqueta del Amplificador bridge
Nota: cada amplificador con TDA2050 debe tener un buen disipador de calor (disipador de aluminio)
los integrados deven llevar aislantes de mica y grasa siliconada con su respectivo tornillo, tuerca y pasa muro para mejor protexion ya que los tda son de calentar bastante.
El voltaje y el amperaje del transformador va a depender de que Amplificador quieran armar.
Y por ultimo les dejo la fuente simétrica para cualquiera de estos amplificadores con TDA2050.
En este Post pueden ver algunos bafles que arme con Amplificador TDA2050 en bridge o puente y al final del post encontraran un Video de un bafle funcionando:
Espero que les sea útil Saludos y Gracias por pasar por este Post
