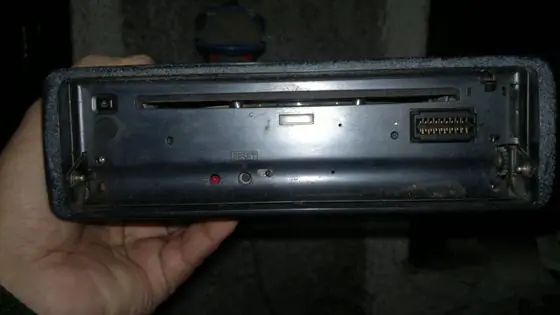

Hola Amigos hoy voy a mostrarle como se puede darle vida a un sterero sin frente. a cuantas personas no les paso que le robaron el frente del stereo o el frente dejo de funcionar lo mejor que se puede hacer en estos casos es usar un Reproductor de tarjeta y pendray sacar lo que ya no va a servir como filtros, resistencias que eran para el frente :-) Lo único que queda es ver que integrado de audio lleva (TDA7377) en este stereo, el tda 7377 es para 4 parlantes pero se lo puede usar con 3 o 2 parlantes aqui les dejo una imagen con los diagramas En el stereo viene conectado como la figura N1 Quad Stereo, en mi caso use la segunda Double bridge y para darle un poco mas de Facha le puse un Vumetro con AN6884 que es para 5 led sumado un 555 y un 4017 para darle un efecto de analizador de espectro de audio También puse una llave común para el encendido, aquí pueden ver como quedo por dentro puesto todo. El TDA 7377 consume 4A y puede funcionar hasta con 18 voltios. Aquí esta andando con 12 voltios El Reproductor funciona con 5 voltios por lo tanto ahí que usar un Regulador 7805 Dejo unas fotos de como se ve funcionando Aquí el vídeo link: https://www.facebook.com/photo.php?v=305593619558422&set=vb.148514898599629&type=3&theater Bien Amigos por ahora eso es todo si a alguien le interesa saber mas me dicen y are un nuevo Post pero con toda la información detallada de como conectarlo Saludos

Hola Amigos soy nuevo en esto hace poco hice un Post pero lo eliminaron y aun no se por que, pero bue are el ultimo intento. Les quiero enseñar a armar algo que por 2 años me dio gran satisfacción un: Vumetro con Efecto Analizador de Espectro de Audio con Fuente Incorporada, Modo Punto y Barra. Se conecta igual que un vumetro, por que la entrada está hecha con el circuito "Vumetro a Led con LM3915 Monofonico" Para dar el efecto de Analizador se le agrego un LM4017 que es un contador Johnson o Secuenciador de 10 Etapas y un NE555 Circuito Astable como Timer que le da la velocidad al LM4017. Como funciona. La salida del vúmetro está conectada al eje "y" de la matriz de 10 x 10 y las diez salidas del LM4017 están conectadas al eje "x" de la matriz. Si ponemos todos los led en paralelo al LM3915 encenderían de a diez led por nivel del vúmetro, lo que hace el LM4017 es activar primero la columna de diez led de la derecha luego la segunda columna, luego la tercera, y así hasta la décima y nuevamente empieza con la primera. El vumetro va variando según la música o señal de entrada, acostumbrados a verlo en una sola columna de led, veremos que varia la cantidad de led encendidos en función de la música. En esto es lo mismo pero solo que el LM4017 le dice que columna usar en determinado momento. La señal de audio varia en el tiempo, el vumetro no va a mostrar ahora lo mismo que hace 1 segundo si no que otra cosa. Ahí entra el trabajo del barrido horizontal del LM4017, que funciona como si el LM3915 lo conectaremos en la primer columna, después en la segunda y así hasta la última para iniciar nuevamente. Vídeo Del Funcionamiento de las columnas. La velocidad la regularemos en el Timer NE555 llamado Circuito Astable con el Reostato de 10k o 100k (VR3 en el PCB) Los led Alto brillo son la parte fundamental de este Proyecto pero debido a los distintos fabricantes que los construyen en el mercado se encuentran led con los pines cambiados incluso el voltaje con el que trabajan son diferentes. En mi caso conseguí led rojos y amarillos de 2.8 volts de 20mA y verdes de 3.4 volts de 20mA en los que la entrada positiva de los led rojos y amarillos cambian de posición comparados con el de color verde, como pueden observar en la siguiente imagen Muy Importante: para saber bien cual es el positivo en cualquier led deben observar cual es el Pin (patita de los led) mas largo y una vez que lo tienen identificado ese pin sera al cual deban ponerle el voltaje positivo con la Resistencia Limitadora. Para saber cual es el valor de la resistencia limitadora aquí esta una pagina para calcular las resistencias en caso de conseguir Led de voltajes diferentes. http://ledcalculator.net/default.aspx Ahora que saben como funciona el Efecto Analizador de Espectro de Audio vamos a ver las imágenes del PCB echos con el programa PCB Wizard Posición de Componentes. Mascara de Componentes. PCB Impreso del derecho para serigrafía. PCB Impreso para la técnica del planchado. Ejemplo de Conexion. Vídeo del Vumetro con Efecto Analizador de Espectro de Audio. link: https://www.youtube.com/watch?v=6gBD1jhP92U Una forma de Usarlo es esta. El vumetro con efecto de la foto (me olvide de mencionar) es con cambio automático del modo punto y barra mas el cambio manual a través de la llave. Este Vumetro se conecta a cualquier salida (L o R) de Amplificador o sea al parlante espero que les sirva Saludos y Gracias por su Atención.

Hola Amigos hoy voy a mostrarles algunas conexiones muy simples para parlantes. Para no hacer este Post muy complicado con especificaciones técnicas les mostrare las conexiones que a mi me dieron muy buenos resultados a la hora de conectar un tweeter ya sea piezoelectrico o uno de bobina móvil (tweeter bala) y parlantes para medio. Ahí distintos tipos de parlantes dependiendo de la frecuencia en que se lo utilice: Graves (Woofers) El Woofer o parlante para bajos usados para nuestros bafles, se los puede usar en distintas pulgadas, 8, 10, 12, 15, 18 y 21" (pulgadas) todo depende de lo que se quiera lograr con el sonido. Medios (Midrange) El MIDRANGE es un parlante de poco diámetro, que va desde 4 hasta 8 pulgadas y como su nombre lo indica se encarga de reproducir las frecuencias medias Agudos (Tweeters) es un parlante rígido que responde muy bien en el rango de las frecuencias altas. Tweeter bala reproducen los agudos medios. Tweeter piezoelectrico Drivers Estos son parlantes que reproducen frecuencias medias-altas. Son los piezoeléctricos y las de bobina móvil. Para proteger el driver es obligatorio restringir las frecuencias bajas usando un condensador no polar de entre 1 uF y 4.7 uF que va en serie con el polo positivo. para mi gusto uso 10uf Bien Amigo ya teniendo un poco en claro cuales son los parlantes vamos a continuar ya con lo que son las conexiones para cada Sonido Conexión en serie y paralelo. En algunas ocasiones nos encontraremos con la siguiente situación: Ejemplo: tenemos una potencia de 600 vatios estereo, 300 vatios por canal en 8 ohm en algunos casos conseguimos un woofer de 600 vatios ideal para esta potencia las conexiones serian de este modo para algo sencillo pero en el caso de conseguir parlantes de menos vatios, como por ejemplo un woffer de 250 vatios en 4 ohm, debemos colocar 2 en serie para llegar a 8 ohm x 500 vatios. Los parlantes en serie se suman 4 + 4 = 8 ohm es decir que en serie se suma la impedancia y los vatios. Todos los parlantes deben ser de la misma potencia o de lo contrario el parlante de menor potencia se puede quemar. y si solo conseguimos woofers de 700 vatios ponemos 2 en paralelo para obtener los 4 ohm x 350 vatios asi se divide la impedancia y los vatios correctamente. para así aprovechar al máximo la potencia del amplificador a usar. Ya vieron que dos parlantes en serie suman sus impedancias y en paralelo se divide a la mitad. Para aquellos que tengan una potencia mas grande, digamos 2000 vatios x 4 ohm pueden usar 4 series de dos parlantes que después serán colocados en paralelo. Nota: los vatios que di de los parlantes solo son en forma de ejemplos Ahora vamos a los Tweeters. El filtrado de los tweeter, driver, medios son llamados Crossover (Divisor de Frecuencia) El Crossover es un conjunto de bobinas y condensadores que separan las frecuencias de audio en bajas, medias y altas con el propósito de enviarlas a cada uno de los tipos de parlantes arriba mencionados. Los bajos los envía al woofer los medios al midrange y los agudos al tweeter. Los cross-over se diseñan para enviar al woofer las frecuencias comprendidas entre 20 y 500 hertz, al midrange las frecuencias entre 500 y 5000 hertz y al tweeter las frecuencias entre 5000 y 16000 hertz. Se diseñan de acuerdo a las necesidades de cada sonido, para los que quieran saber mas del tema aquí les dejo un Link para su mejor entendimiento: En mi caso lo hago mas sencillo pero no por ser sencillo es de menor calidad el sonido :-) Con unos simples Condensadores y resistencias se obtiene un buen divisor de frecuencia fácil y económico. El condensador a utilizar tiene que ser del tipo no polar. Si no lo consiguen puede usar dos condensadores polarizados. Ejemplo: Dos de 2.2 microfaradios y conectarlos por sus terminales positivos o negativos en configuración serie, a veces llamada antiserie. El voltaje debe ser mayor a los 100 voltios. Ejemplos de conexiónes. Bien amigos con estos últimos ejemplos llegamos al Final del Post espero que les sea de utilidad. Conexión de una columna de 4 parlantes Con este Post me despido de todos, muchas gracias a los amigos que siempre estuvieron pendiente de mis publicaciones, Saludos y Gracias por su buena honda Sonido Bronco Full

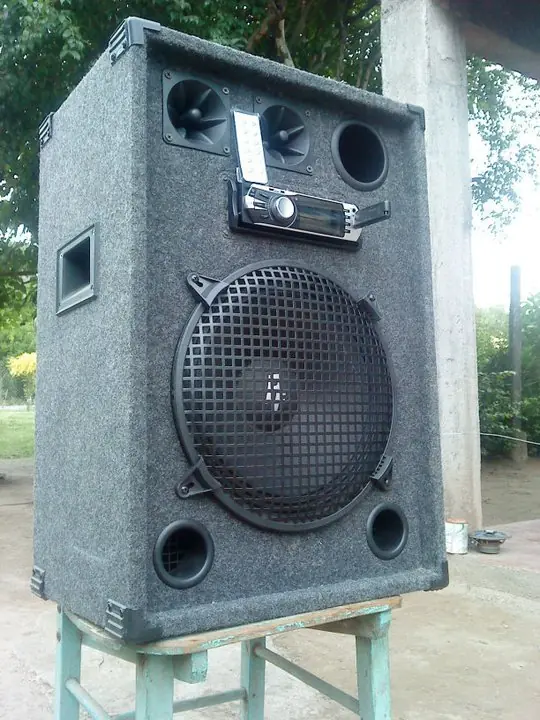

Hola Amigos aquí estoy nuevamente para mostrarles mas trabajo ya realizado. Hoy les mostrare como se puede usar un Stereo Mp3 Usb Sd Fm y su Control Como algunos que visitaron mis anteriores Post saben que no cuento con muchas fotos del armado de mis trabajo ya que son echos para clientes y nunca pensé en mostrarlos aquí, reitero esto para los que entran a ver esto por primera vez. Voy a mostrar como pueden hacerlo con las pocas fotos que tengo. Aclaro que ningún bafle de los que verán aquí son en Versión Estéreo son manofonicos pero eso no quiere decir que no se lo pueda hacer estéreo. Cuando empece a armar los bafles con estos stereos el primero que hice fue este. Como el bafle era de un amigo yo no lo arme solo puse un amplificador y modifique el stereo. Paso a mostrarle otro bafle potenciado con stereo de este si que no tengo casi nada de fotos del armado ya que el celular que tenia en ese tiempo la cámara andaba cuando se le daba la gana (sonyericsson W300). Pero al menos pude hacer que el cliente que lo compro le sacara unas fotos ya armado y un vídeo así q ya saben no ahí mucho que mostrar pero si algo que pueden ver. El bafle con el stereo ,verán que no tiene el juego de luces por que lo hice desmontable. El stereo con el control. y aquí ya con el juego de luces. Aquí pueden ver la antena telescópica para la radio FM, el cable para 220v y la ficha hembra para el juego de luces o un bafle mas. Aquí verán mejor la antena telescópica. Aquí se puede ver la conexión de 12 voltios para el juego de luces. y aquí funcionando el juego de luces. Vídeo para un mejor entendimiento de como funciona. link: https://www.youtube.com/watch?v=Wue2NzBAosk&feature=youtu.be El bafle que ya estaba armado desde hacia un año :-D donde puse todo. Aquí pueden ver como queda prendido el Stand by del stereo, cuando prendemos el stereo recién se enciende el amplificador Aquí verán al stereo funcionando. Bien Amigos hasta aquí llegamos por hoy espero que les guste Saludos, si veo que les sirve actualizare mas este Post :-) Actualizando el Post PCB del juego de luces. Posición de Componentes. Mascara de componentes. PCB Impreso del derecho para serigrafía. PCB Impreso para la técnica del planchado. Bueno amigos no pongo lista de componentes por que en el PCB de la mascara de componentes esta todo Saludos. Amigos debido a que algunos me están pidiendo información de este trabajo para ponerlo a la venta decidí sacar parte de la información ya que lo que hice solo fue sin fines económicos de nadien. El que quiera hacerlo solo para uso personal manden msj privados gracias y mil disculpas.

Hola Amigos hoy voy a disipar algunas dudas con respecto a las conexiones en serie y paralelo, devido a que muchos amigos me consultan por privado desidi expandir mas el Ultimo Post: http://www.taringa.net/posts/hazlo-tu-mismo/18192416/Conexiones-muy-simples-para-parlantes-Crossover-Pasivo.html Así que aquí comienzo a responder algunas preguntas y a la vez disipo los errores que cometi en el primer post por escribir apurado :-p ahi vamos!!! Conectando 2 parlantes iguales en serie se suman las impedancias y los vatios? La impedancia se suma y la potencia total a disipar por parlante se reduce a la mitad. Ejemplo 1: Supongamos una salida de 8 Volts y un parlante de 8 ohms la corriente que circula por el parlante es: La potencia a disipar es: Así que el parlante deberá soportar algo más que 8 Watts para que no se dañe. Ahora conectemos dos parlantes de 8 Ohms y 8 Watts en serie, la impedancia de ambos es 16 Ohms. Ahora calculamos la corriente que circula por los parlantes es: Con esos datos calculemos la potencia en cada parlante Conclusión: los parlantes trabajan más desahogados, pero el amplificador estará entregando la mitad de la potencia que entrega cuando el parlante es de 8 Ohms. ¿En paralelo se divide la impedancia y los vatios? Si consideramos los mismos parlantes del ejemplo de la pregunta anterior podemos decir que la impedancia total se reduce a la mitad y se calcula así: Nota. Para trabajar con más de 2 parlantes en paralelo es necesario utilizar otra ecuación para el cálculo de la impedancia. ¿Que sucede con la potencia? Si analizamos por separado cada parlante, nos damos cuenta que cada uno de ellos se comporta como en el ejemplo 1 al estar conectado cada uno de ellos al amplificador a través de ellos circulara 1 amp y la potencia a disipar será 8 Watts en cada parlante. Observemos pues que ahora al amplificador estará exigido a entregar 16 Watts, que es lo que estarán disipando los parlantes. Por tanto la potencia a disipar se suma. Recomendación: Si el amplificador en sus características de salida marca que debe trabajar con 8 Ohms lo más conveniente es que conectemos ya sea un parlante de 8 Ohms o un grupo de parlantes que en total tenga una impedancia de 8 Ohms. Eso evitara que sobre calentemos la salida del amplificador. Aquí pueden observar que tenemos dos parlantes conectados en serie, esta conexión se repite 4 veces en paralelo. ¿Cómo se calcula la impedancia total del circuito? Primero trabajamos con las impedancias que están en serie y nos da el circuito equivalente De aquí ya podemos obtener la impedancia total del circuito. Una forma que considero más práctica. Si tomamos el circuito siguiente y lo trabajamos por partes y utilizamos la ecuación: Dicha ecuación se usa para dos resistencias en paralelo, pero es aplicable a impedancias también y quedaría de la siguiente forma: Trabajar por Partes. Como se puede apreciar el trabajar por partes se ve menos complicado que utilizar la fórmula para encontrar la impedancia con más de dos elementos. También podemos notar que siempre que se tengan dos impedancias iguales en paralelo, el resultado es una impedancia que es la mitad del valor de las impedancias originales. Esto simplifica mucho los cálculos. Así que lo que hicimos anteriormente se podría realizar sin tanto cálculo. Simplemente tomamos Za y Zb vemos que son iguales a 16 Ohms por lo tanto su equivalente será una impedancia de 8 Ohms , lo mismo para Zc y Zd y nos quedan dos impedancias de 8 en paralelo y esto nos da 4 Ohms. Bien Amigos espero que ahora les alla quedado mas claro como se llega a las Conexiones en Serie y Paralelo Saludos y Muchas gracias por visitar mis Post

Hola Amigos hoy voy a mostrarles algunas conexiones muy simples para parlantes. Para no hacer este Post muy complicado con especificaciones técnicas les mostrare las conexiones que a mi me dieron muy buenos resultados a la hora de conectar un tweeter ya sea piezoelectrico o uno de bobina móvil (tweeter bala) y parlantes para medio. Distintos tipos de parlantes: Graves (Woofers) El Woofer o parlante para bajos usados para nuestros bafles, se los puede usar en distintas pulgadas, 8, 10, 12, 15, 18 y 21" (pulgadas) todo depende de lo que se quiera lograr con el sonido. Medios (Midrange) El MIDRANGE es un parlante de poco diámetro, que va desde 4 hasta 8 pulgadas y como su nombre lo indica se encarga de reproducir las frecuencias medias Agudos (Tweeters) es un parlante rígido que responde muy bien en el rango de las frecuencias altas. Tweeter bala reproducen los agudos medios. Tweeter piezoelectrico Drivers Estos son parlantes que reproducen frecuencias medias-altas. Son los piezoeléctricos y las de bobina móvil. Para proteger el driver es obligatorio restringir las frecuencias bajas usando un condensador no polar de entre 1 uF y 4.7 uF que va en serie con el polo positivo. para mi gusto uso 10uf Bien Amigo ya teniendo un poco en claro cuales son los parlantes vamos a continuar ya con lo que son las conexiones para cada Sonido Conexión en serie y paralelo. En algunas ocasiones nos encontraremos con la siguiente situación: Ejemplo: tenemos una potencia de 600 vatios estereo, 300 vatios por canal en 8 ohm en algunos casos conseguimos un woofer de 600 vatios ideal para esta potencia las conexiones serian de este modo para algo sencillo pero en el caso de conseguir parlantes de menos vatios, como por ejemplo un woffer de 350 vatios en 4 ohm, debemos colocar 2 en serie para llegar a 8 ohm x 700 vatios. Los parlantes en serie se suman 4 + 4 = 8 ohm es decir que en serie se suma la impedancia y los vatios 350 + 350= 700 vatios. Todos los parlantes deben ser de la misma potencia o de lo contrario el parlante de menor potencia se puede quemar. Si solo conseguimos woofers de 700 vatios ponemos 2 en paralelo para obtener los 4 ohm x 1400 vatios así se divide la impedancia. Los vatios se suman correctamente. Para así aprovechar al máximo la potencia del amplificador a usar. Ya vieron que dos parlantes en serie suman sus impedancias y en paralelo se divide a la mitad. Para aquellos que tengan una potencia mas grande, digamos 2000 vatios x 4 ohm pueden usar 4 series de dos parlantes que después serán colocados en paralelo. Cada serie son 2 parlantes de 8 ohm sumados son 16 ohm 4 series de 16 ohm cada una, puestos en paralelo dan 4 ohm Nota: los vatios que di de los parlantes solo son en forma de ejemplos Ahora vamos a los Tweeters. El filtrado de los tweeter, driver, medios son llamados Crossover (Divisor de Frecuencia) El Crossover es un conjunto de bobinas y condensadores que separan las frecuencias de audio en bajas, medias y altas con el propósito de enviarlas a cada uno de los tipos de parlantes arriba mencionados. Los bajos los envía al woofer los medios al midrange y los agudos al tweeter. Los cross-over se diseñan para enviar al woofer las frecuencias comprendidas entre 20 y 500 hertz, al midrange las frecuencias entre 500 y 5000 hertz y al tweeter las frecuencias entre 5000 y 16000 hertz. Se diseñan de acuerdo a las necesidades de cada sonido, para los que quieran saber mas del tema aquí les dejo un Link para su mejor entendimiento: http://construyasuvideorockola.com/proyect_crossover.php En mi caso lo hago mas sencillo pero no por ser sencillo es de menor calidad el sonido :-) Con unos simples Condensadores y resistencias se obtiene un buen divisor de frecuencia fácil y económico. El condensador a utilizar tiene que ser del tipo no polar. Si no lo consiguen puede usar dos condensadores polarizados. Ejemplo: Dos de 2.2 microfaradios y conectarlos por sus terminales positivos o negativos en configuración serie, a veces llamada antiserie. El voltaje debe ser mayor a los 100 voltios. Ejemplos de conexiones. Bien amigos con estos últimos ejemplos llegamos al Final del Post espero que les sea de utilidad. Conexión de una columna de 4 parlantes Con este Post me despido de todos, muchas gracias a los amigos que siempre estuvieron pendiente de mis publicaciones, Saludos y Gracias por su buena honda Sonido Bronco Full "Esta Imagen esta dedicada a un Pobre Gil que me critica cada vez que puede"

Hola Amigos hoy les dejo el Vumetro a Led con LM3915 Monofonico para Salida de Audio. Este es el que use para hacer el Vumetro con Efecto Analizador de Espectro de Audio con Fuente Incorporada, Modo Punto y Barra. Este Vumetro (Instrumento de Medición) es ideal para colocarlo en un bafle Potenciado ya que se conecta a la salida del amplificador. O también se puede usar con los Amplificadores de Audios de Vehículos por que funciona con 12 voltios. Todo el circuito solo consume 250mA como el vumetro lo necesitaba para un amplificador de 200 vatios tuve que modificarlo quedando de esta manera como dije antes los led de Alto Brillo que conseguí en Tucumán eran de 2.8 los rojos y amarillos y 3.4 volts los verdes, por lo tanto usando la calculadora de resistencia limitadora de la Pagina LED CALCULATOR (http://ledcalculator.net/default.aspx) las resistencias para los led de 2.4v para 12 voltios la medida sugerida es de 470 ohm y para los verdes de 430 ohm medida q no se consigue por lo tanto use 2 resistencias de 220 ohm en serie para llegar a 440 ohm, 10 ohm mas pero es lo mas cercano que pude llegar Para los que no sepan como usar la pagina de LED CALCULATOR aquí están unas imágenes para que tengan una idea clara Tencion de alimentación (v): es el voltaje que quieran saber que resistencia a usar para los led Caída de Voltaje LED (v): es el voltaje con el que funciona el Led a usar Valoración actual del LED (mA): es la cantidad de miliampers con el que trabaja el led a usar. Número de LEDs: es la cantidad de led a usar Salida: aquí tiene para elegir como quieren ver el dibujo de como irán conectado los led, Diagrama de cableado o el Esquemático con solo presionar Enter una ves puestos los parámetros correspondientes a los led q vallan a usar tendran el valor de la resistencia limitadora. Ejemplo si queremos usar 3 leds de 2.8v x 20 mA con 12 voltios, la resistencia seria de 180 ohm Posición del pin Positivo de los led Bien Amigos aquí va el PCB Posición de Componentes. Mascara de Componentes. PCB Impreso del derecho para serigrafía. PCB Impreso para la técnica del planchado. Lista de Materiales. 1- Plaqueta virgen para Circuito Impreso 1- Llave Palanca 1- Reostato de 100k 1. Potenciometro de 50k 2- Conectores de 2 pines 1- Circuito integrado LM3915 1- Resistencia de 1k 1- Resistencia de 10k 1- Resistencia de 100k 5- Resistencias de 470 ohm o 10 si prefieren usar un solo color de Leds 10- Resistencia de 220 ohm 1- Condensador Electrolítico de 1uf x 50v 1- Condensador Electrolítico de 220uf x 100v 2- Led Alto Brillo Rojos (2.8 v x 20mA) 3- Led Alto Brillo Amarillos (2.8 v x 20mA) 5- Led Alto Brillo Verdes (3.4 v x 20mA) si prefieren usar 10 led de un solo color, usando el mismo PCB para los Led Azules Reemplazamos las Resistencias (220) R4, R6, R8, R10, R12 por puentes. y cambiamos las R3, R5, R7, R9, R11 de 220 ohm por Resistencias de 470 ohm. como pueden ver al eliminar las resistencias de 220 ohm con los puentes el PCB queda de esta manera: Ejemplo de Conexión Bien Amigos eso es todo por ahora, aclaro que todo lo que estoy subiendo a Taringa es de mi autoria y creo que no necesito firma alguna ya que en todo lo que hago esta mi Logo de Sonido Bronco Full, Saludos.

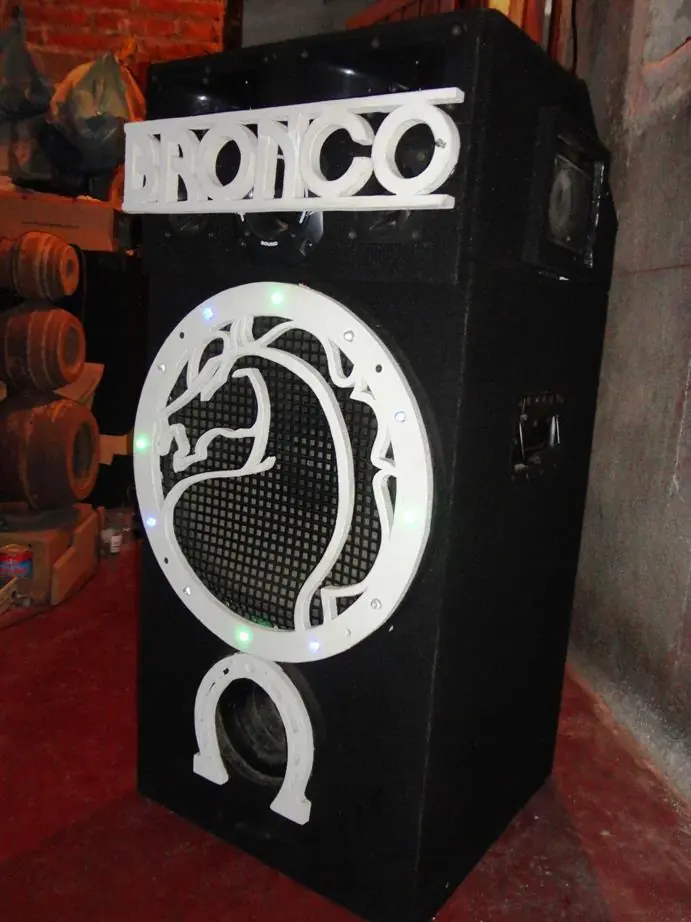

Hola Amigos hoy quiero mostrarles como modifique un trabajo ya realizado hace casi 7 años si mal no recuerdo. Este bafle: Algunos lo vieron en uno de mis post llamado "Algunos trabajos ya realizados" http://www.taringa.net/posts/hazlo-tu-mismo/17797943/Algunos-trabajos-ya-realizados.html Como en ese post solo subí una sola foto de este bafle ya armado, aquí pondré mas fotos de como lo fui armando Como verán todo el bafle armado era muy pesado para que lo mueva una sola persona decidí hacer 2 cuerpos El primer cuerpo: lleva la tweestera, el amplificador y el reproductor con un ecualizador de 5 bandas en la parte de a tras. En el segundo cuerpo: Va el woofer de 15 pulgadas y un juego de luces simple en el logo Disculpen la calidad de las fotos pero son de hace mas de 7 años y las baje de mi facebook :-) Así arme este bafle llamado Bronco pasaron 7 años mas o menos y solo se rompió el reproductor. El 21 - 12 - 2015 lo trajeron para cambiar el reproductor y para hacerle nuevas luces para usarlo el 24 de dic. Mucho tiempo no tuve para sacar fotos y hacer vídeos ya que lo retiraban el 23. Tenia un estéreo Noblex que vino fallado el integrado de audio (funcionaba solo un canal). Por lo tanto me venia bien para este bafle para aprovechar las funciones Digital. Una ves terminado el trabajo de poner el estereo reproductor, Necesitaba que las letras, el logo y la herradura se lo viera de noche cuando estaba funcionando con el sonido. Para ella tuve que armar un bañador con tiras de led multicolor. Fotos de como se veia todo con un solo bañador. Como verán no se iluminaba completo por lo que tuve que armar 2 bañadores con tiras de led como este: Uno arriba y otro abajo todo se ilumino considerablemente bien como pueden ver en las siguientes fotos: Aquí les dejo un Link con el vídeo de como funcionan los bañadores; https://www.facebook.com/SonidoBroncoFull2013/videos/870035266447585/?theater Los Bañadores consisten en un secuenciador de 7 pasos para hacer 7 cambios de colores que van aumentando la velocidad de los cambios según el sonido. Bien Amigos hasta aquí llego con este post, Como el bafle lo retiraron muy rápido quedaron detalles por hacerle una vez que los haga subiré mas vídeos ya bien completos, Espero que les guste Saludos y Gracias. Si quieren ver un trabajo similar visiten este Post: http://www.taringa.net/post/hazlo-tu-mismo/19206445/Bafle-cuadrafonico-para-estereo-SONY-CDX-GT180.html

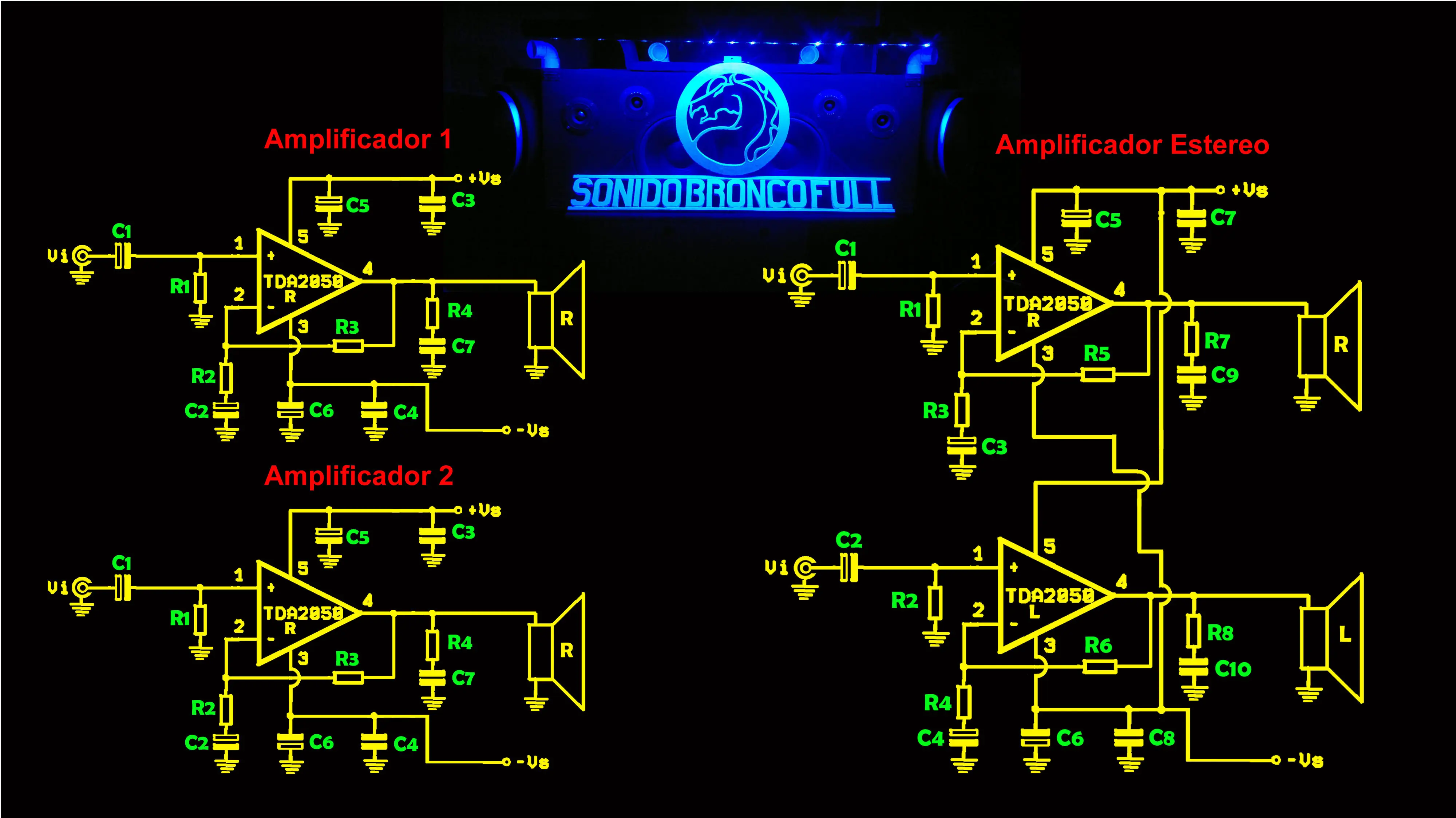

Hola Amigos hoy quiero mostrarle algo sobre los amplificadores con TDA2050 en las conexiones de bridge o modo puente se que muchos no saben como se lo hace. Para ellos va este post, usare la hoja de datos de este integrado para sacar el PCB. http://www.st.com/web/en/resource/technical/document/datasheet/CD00000131.pdf Como en la hoja de datos solo encontraran para armar un amplificador mono o estéreo voy a mostrarles como hice los amplificadores que use en varios bafles. Aquí pueden ver los Diagramas eléctricos de: amplificador mono, amplificador estéreo y amplificador en bridge o modo puente Para mi es un integrado muy bueno en potencia, baja distorcion y su bajo costo, como dije anteriormente me guié de la hoja de datos donde saque el PCB para hacer las plaquetas Amplificador Mono La hoja de datos del TDA2050 dice que puede entregar 35 vatios en parlantes de 4 ohm y una fuente de 18 v+ y 18 v- x 5 amper y 32 vatios en 8 ohm con una fuente de 22v+ y 22v- en 5 amper en la imagen pueden ver el diagrama eléctrico, la posición de los componentes el PCB y la lista de componentes. Las imágenes son solo para mostrar como pueden hacer los PCB Amplificador Estereo Para hacer un Amplificador Estereo necesitamos 2 circuitos iguales (amplificador 1 y amplificador 2) como ya son 2 circuitos con componentes iguales, en el ultimo circuito dejamos los que corresponden a la fuente los condensadores de desacoples C5, C6, C7 y C8 para hacer el PCB o plaqueta también necesitamos 2 plaquetas iguales. como pueden ver la plaqueta del amplificador estéreo tiene algunas modificaciones extras que van a servir por si en la misma quieren hacer el amplificador bridge o puente Amplificador Bridge La conexión bridge o modo puente es la suma de los 2 canales, Para que puedan hacer la conexión bridge observen bien esta imagen, aquí están los 2 diagramas eléctricos (estéreo y bridge) En esta imagen pueden ver como en el circuito estereo, el segundo integrado (L) ya no usaran la entrada de audio que pasa por el condensador C2 se pondrá a masa o (GND) atraves de la resistencia R2 y la salida de audio ya solo se conectara al parlante del primer circuito (R) que en estereo era masa También observen que en el pin 2 de los TDA2050 cambia la posición de los condensadores (C3 y C4) y las resistencias (R3 y R4). Lo mismo pasa en el pin 4 cambia la posicion de los condensadores (C9 y C10) lo mismo las resistencias (R7 y R8). y se agrega una resistencia mas R9 para estabilizar el circuito bridge Aquí pueden ver que la R9 en un extremo esta marcado como a1 y el otro extremo como a2, es para ubicarla en el diagrama o conexión estéreo TDA2050. Ya teniendo bien entendido el circuito bridge aquí esta la imagen de la plaqueta del Amplificador bridge Nota: cada amplificador con TDA2050 debe tener un buen disipador de calor (disipador de aluminio) los integrados deven llevar aislantes de mica y grasa siliconada con su respectivo tornillo, tuerca y pasa muro para mejor protexion ya que los tda son de calentar bastante. El voltaje y el amperaje del transformador va a depender de que Amplificador quieran armar. Y por ultimo les dejo la fuente simétrica para cualquiera de estos amplificadores con TDA2050. En este Post pueden ver algunos bafles que arme con Amplificador TDA2050 en bridge o puente y al final del post encontraran un Video de un bafle funcionando: http://www.taringa.net/posts/hazlo-tu-mismo/17844462/Bafle-Potenciado-con-Stereo-Mp3-Usb-Sd-Fm.html Espero que les sea útil Saludos y Gracias por pasar por este Post

Hola Amigos ya que algunos me preguntaron de las conexiones de los parlantes de uno de mis Post: http://www.taringa.net/posts/hazlo-tu-mismo/17837019/Tecnicas-para-Armar-un-Bafle.html?notification#last Como ya saben si vieron el post estos bafles fueron echos para un equipo Aiwa y la conexión dentro del bafle, entre el woofer y el tweeter es bastante simple. La parte clave de todo bafle son los Tweeters para ellos se necesita un buen filtrado y protección para que no se quemen. Para los tweeter recomiendo este modelo: TWEETER PIEZO 4". 200 WATT. NUEVA GENERACION (066-685) Es mucho mejor que este ya que de económico se pasa :-) Filtro y Protección para Tweeter Piezoelectrico En lo que es bocina aquí solo encontraba marca Ciclos las CP 105 Filtro y Protección para Bocina Piezoelectrico Pueden usar Tweeter Bala en mi caso uso el PROAUDIO PR-ST300 Filtrado y protección para Tweeter Bala. Como ya devén haberse dado cuenta en el filtrado y Protección de tweeter, bocina piezo eléctrico y en el tweeter bala lo único que cambia es el valor del condensador de cerámico. El diseño del bafle fue pensado para tener un buen sonido y que no sea costoso el armado. con el filtrado y protección de los tweeter y bocina el woofer recibe bien las frecuencias bajas. Si alguien considera que es mejor ponerle un divisor de frecuencia no duden en probar. El PCB no es muy difícil aquí les dejo esta imagen para que vean lo fácil que es hacerlo. Y aquí la conexión que me preguntaron dentro del bafle :-) Bien Amigos eso es todo espero que les sea Útil Saludos "Esta Imagen esta dedicada a un Pobre Gil que me critica cada vez que puede"
