Hola Amigos aquí estoy nuevamente para mostrarles mas trabajo ya realizado.
Hoy les mostrare como se puede usar un Stereo Mp3 Usb Sd Fm y su Control
Como algunos que visitaron mis anteriores Post saben que no cuento con muchas fotos del armado de mis trabajo ya que son echos para clientes y nunca pensé en mostrarlos aquí, reitero esto para los que entran a ver esto por primera vez.
Voy a mostrar como pueden hacerlo con las pocas fotos que tengo.
Aclaro que ningún bafle de los que verán aquí son en Versión Estéreo son manofonicos pero eso no quiere decir que no se lo pueda hacer estéreo.
Cuando empece a armar los bafles con estos stereos el primero que hice fue este.
Como el bafle era de un amigo yo no lo arme solo puse un amplificador y modifique el stereo.

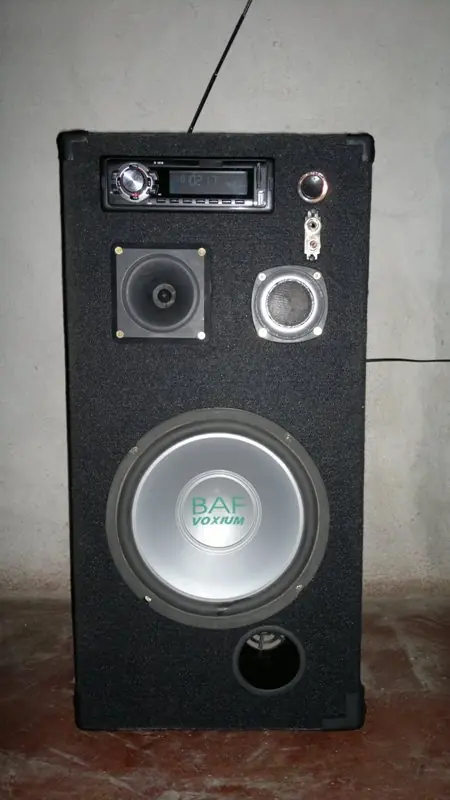

Paso a mostrarle otro bafle potenciado con stereo de este si que no tengo casi nada de fotos
del armado ya que el celular que tenia en ese tiempo la cámara andaba cuando se le daba
la gana (sonyericsson W300).
Pero al menos pude hacer que el cliente que lo compro le sacara unas fotos ya armado
y un vídeo así q ya saben no ahí mucho que mostrar pero si algo que pueden ver.

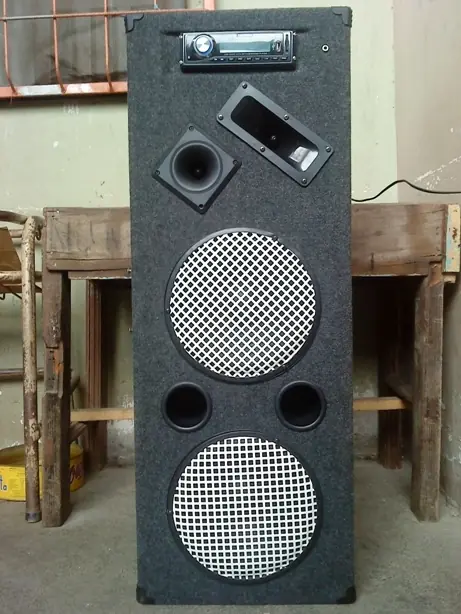

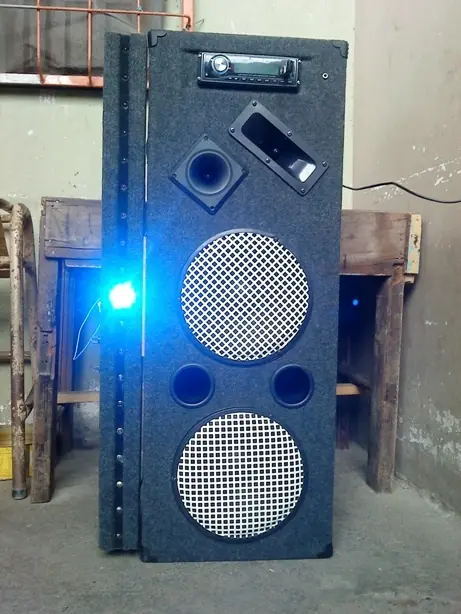

El bafle con el stereo ,verán que no tiene el juego de luces por que lo hice desmontable.

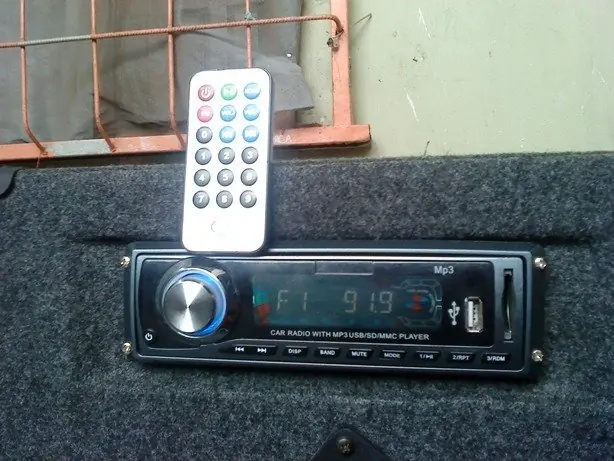

El stereo con el control.

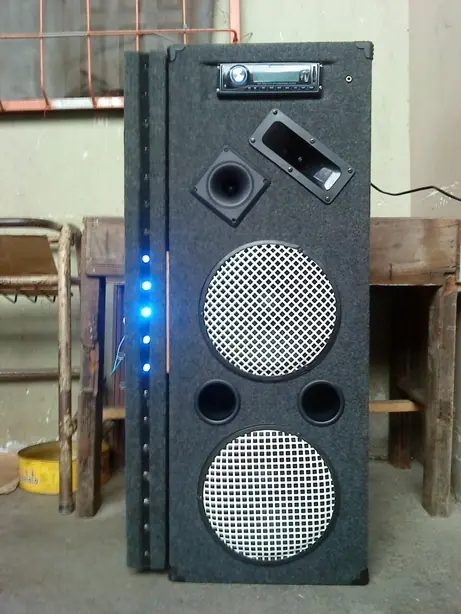

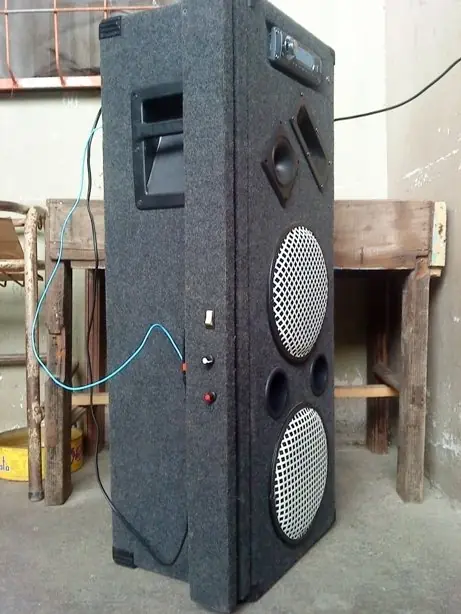

y aquí ya con el juego de luces.

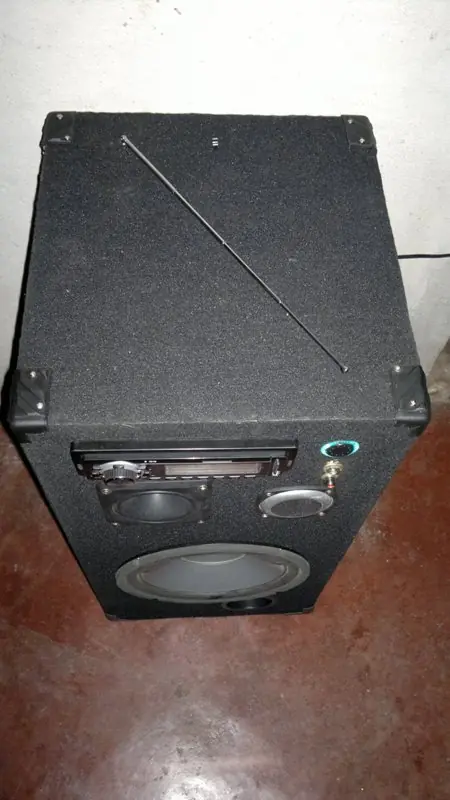

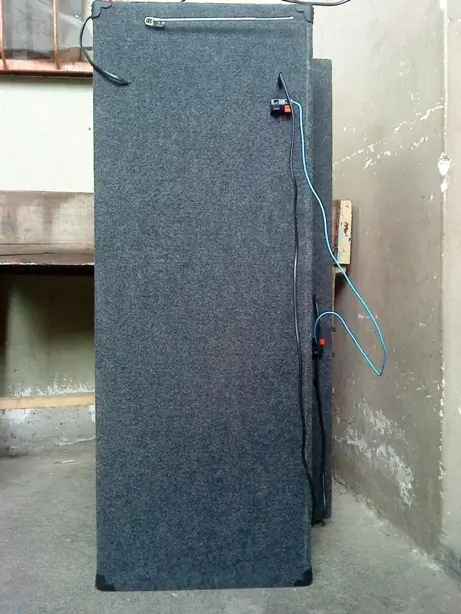

Aquí pueden ver la antena telescópica para la radio FM, el cable para 220v y la ficha hembra para el juego de luces o un bafle mas.

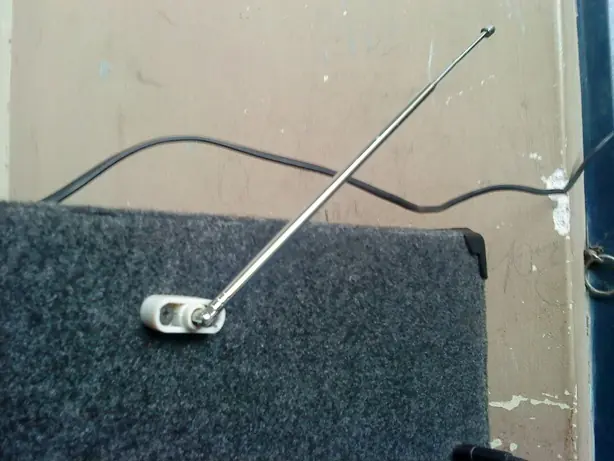

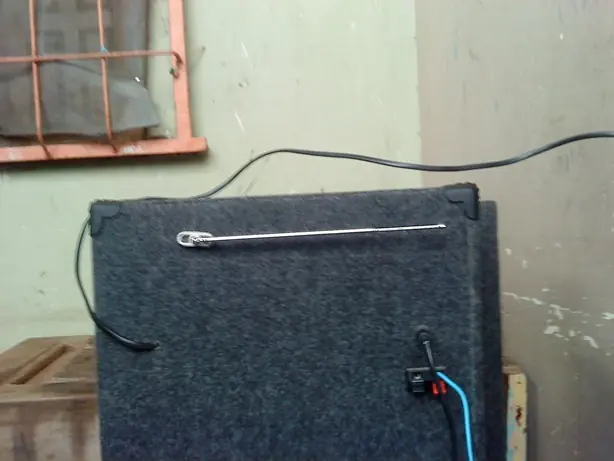

Aquí verán mejor la antena telescópica.
Aquí se puede ver la conexión de 12 voltios para el juego de luces.
y aquí funcionando el juego de luces.
Vídeo para un mejor entendimiento de como funciona.
link:

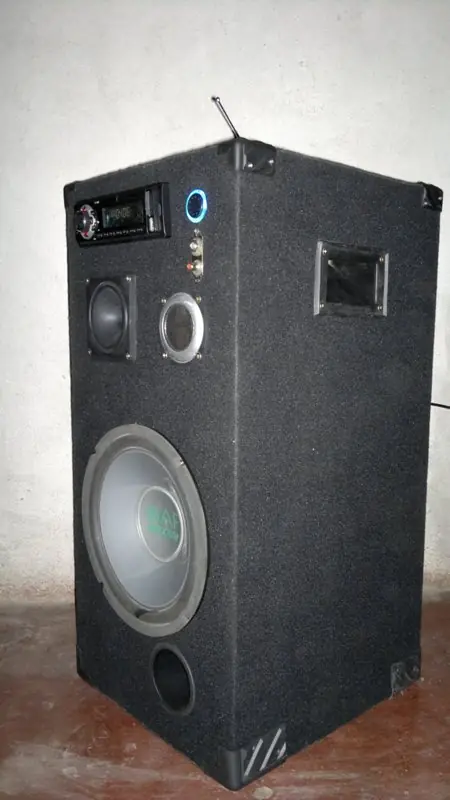

El bafle que ya estaba armado desde hacia un año :-D donde puse todo.
Aquí pueden ver como queda prendido el Stand by del stereo, cuando prendemos el stereo recién se enciende el amplificador

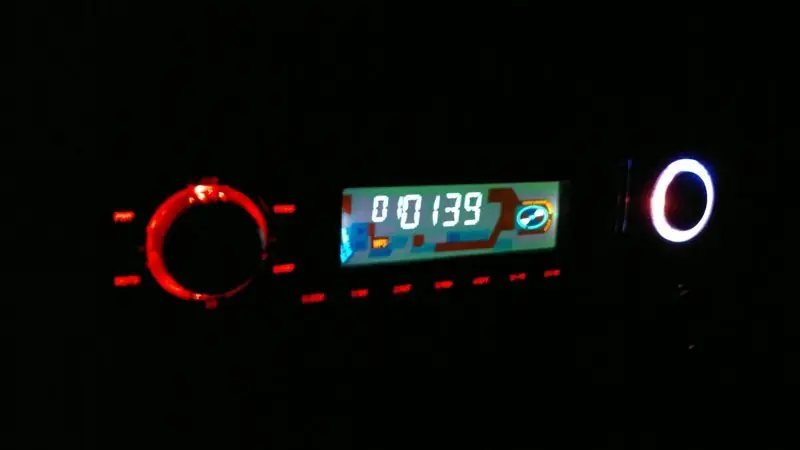

Aquí verán al stereo funcionando.
Bien Amigos hasta aquí llegamos por hoy espero que les guste Saludos, si veo que
les sirve actualizare mas este Post :-)
Actualizando el Post PCB del juego de luces.

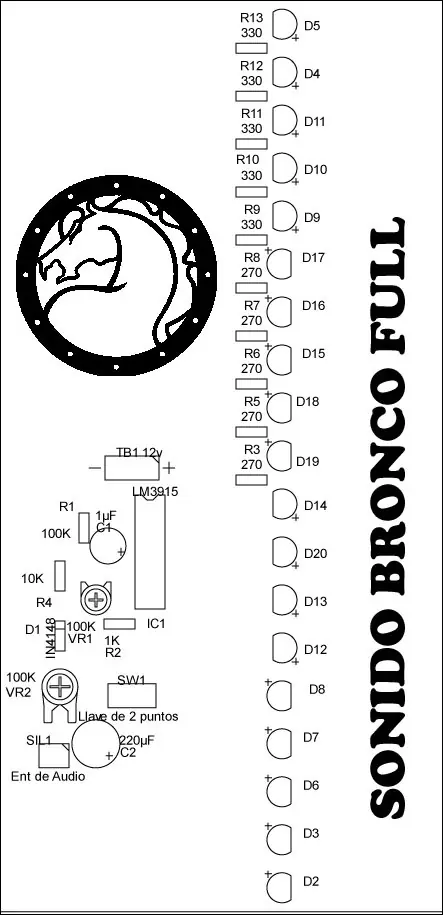

Posición de Componentes.
Mascara de componentes.

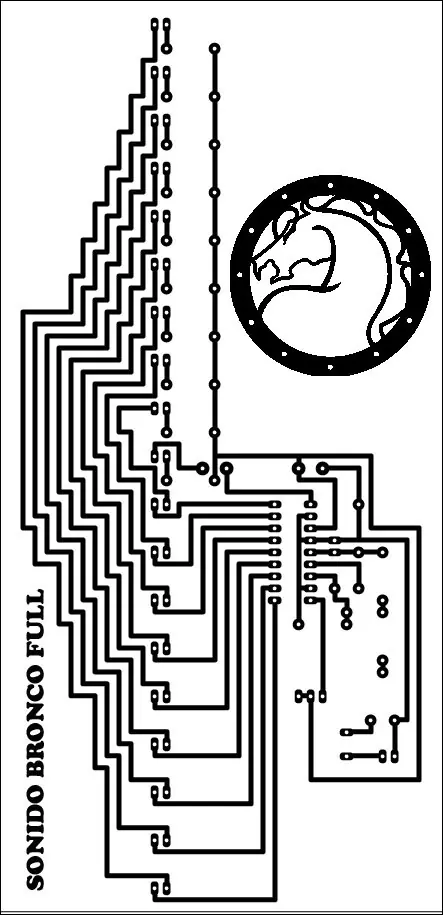

PCB Impreso del derecho para serigrafía.
PCB Impreso para la técnica del planchado.
Bueno amigos no pongo lista de componentes por que en el PCB de la mascara de
componentes esta todo Saludos.
Amigos debido a que algunos me están pidiendo información de este trabajo para ponerlo a la venta decidí sacar parte de la información ya que lo que hice solo fue sin fines económicos de nadien. El que quiera hacerlo solo para uso personal manden msj privados gracias y mil disculpas.
