Hola Amigos soy nuevo en esto hace poco hice un Post pero lo eliminaron y aun no se por que, pero bue are el ultimo intento.
Les quiero enseñar a armar algo que por 2 años me dio gran satisfacción un:
Vumetro con Efecto Analizador de Espectro de Audio con Fuente Incorporada, Modo Punto y Barra.

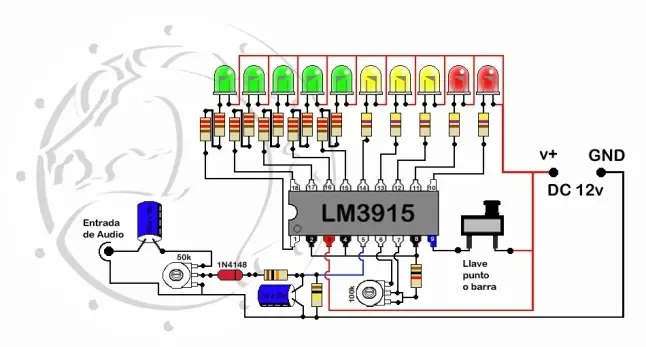

Se conecta igual que un vumetro, por que la entrada está hecha con el circuito "Vumetro a Led con LM3915 Monofonico"

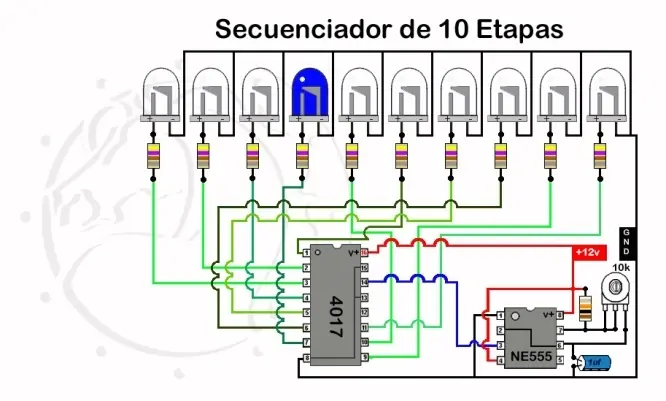

Para dar el efecto de Analizador se le agrego un LM4017 que es un contador Johnson o Secuenciador de 10 Etapas y un NE555 Circuito Astable como Timer que le da la velocidad al LM4017.
Como funciona.

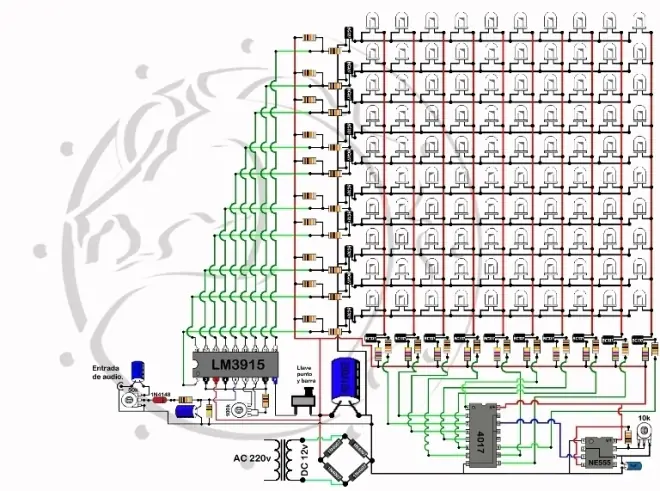

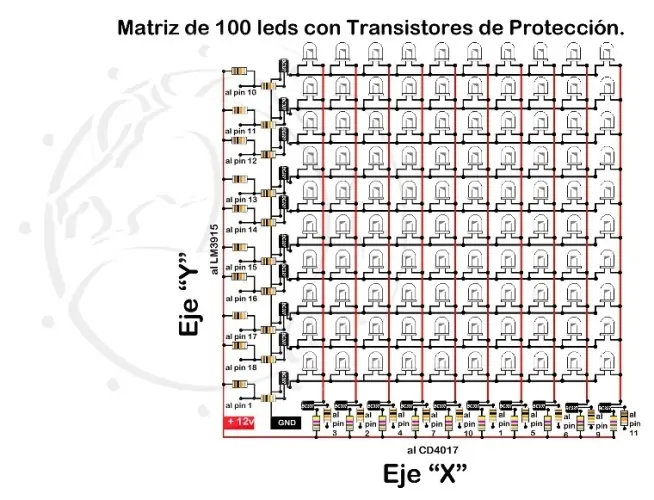

La salida del vúmetro está conectada al eje "y" de la matriz de 10 x 10 y las diez salidas del LM4017 están conectadas al eje "x" de la matriz.
Si ponemos todos los led en paralelo al LM3915 encenderían de a diez led por nivel del vúmetro, lo que hace el LM4017 es activar primero la columna de diez led de la derecha luego la segunda columna, luego la tercera, y así hasta la décima y nuevamente empieza con la primera.
El vumetro va variando según la música o señal de entrada, acostumbrados a verlo en una sola columna de led, veremos que varia la cantidad de led encendidos en función de la música.
En esto es lo mismo pero solo que el LM4017 le dice que columna usar en determinado momento.
La señal de audio varia en el tiempo, el vumetro no va a mostrar ahora lo mismo que hace 1 segundo si no que otra cosa.
Ahí entra el trabajo del barrido horizontal del LM4017, que funciona como si el LM3915 lo conectaremos en la primer columna, después en la segunda y así hasta la última para iniciar nuevamente.

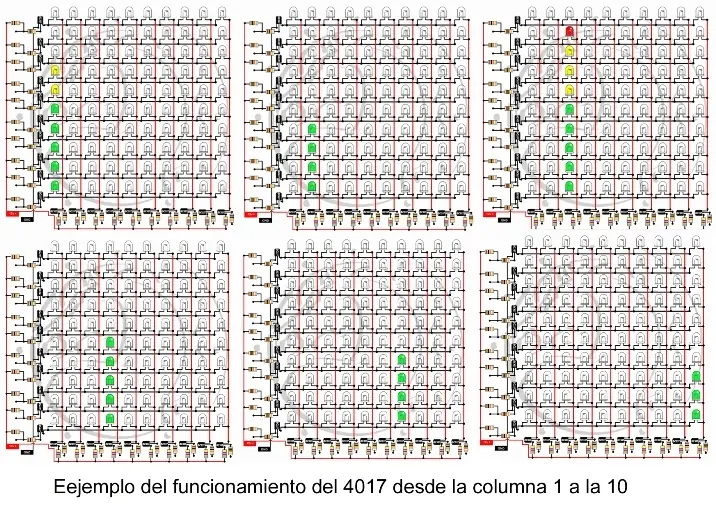

Vídeo Del Funcionamiento de las columnas.

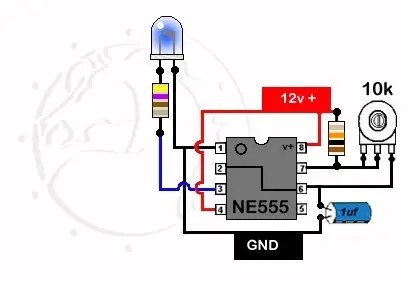

La velocidad la regularemos en el Timer NE555 llamado Circuito Astable con el Reostato de 10k o 100k (VR3 en el PCB)
Los led Alto brillo son la parte fundamental de este Proyecto pero debido a los distintos fabricantes que los construyen en el mercado se encuentran led con los pines cambiados incluso el voltaje con el que trabajan son diferentes.

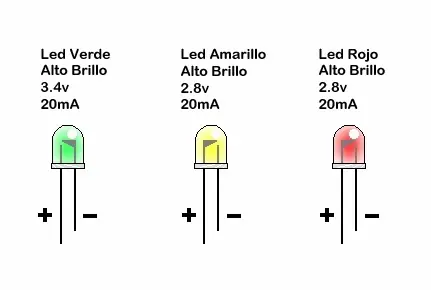

En mi caso conseguí led rojos y amarillos de 2.8 volts de 20mA y verdes de 3.4 volts de 20mA en los que la entrada positiva de los led rojos y amarillos cambian de posición comparados con el de color verde, como pueden observar en la siguiente imagen
Muy Importante: para saber bien cual es el positivo en cualquier led deben observar cual es el Pin (patita de los led) mas largo y una vez que lo tienen identificado ese pin sera al cual deban ponerle el voltaje positivo con la Resistencia Limitadora.
Para saber cual es el valor de la resistencia limitadora aquí esta una pagina para calcular las resistencias en caso de conseguir Led de voltajes diferentes.
Ahora que saben como funciona el Efecto Analizador de Espectro de Audio vamos a ver las imágenes del PCB echos con el programa PCB Wizard

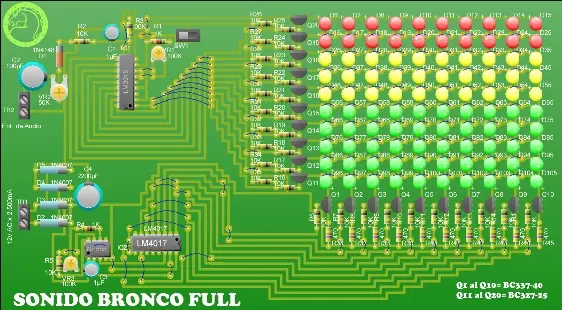

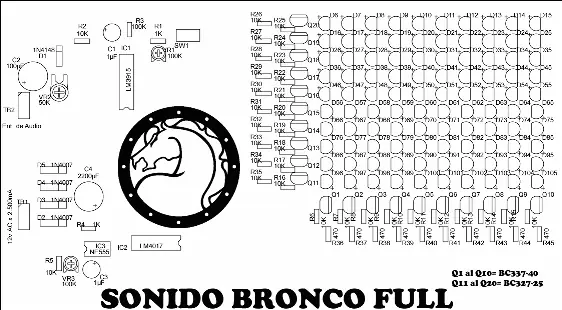

Posición de Componentes.
Mascara de Componentes.

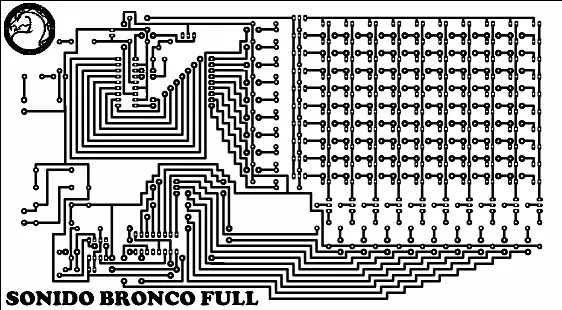

PCB Impreso del derecho para serigrafía.

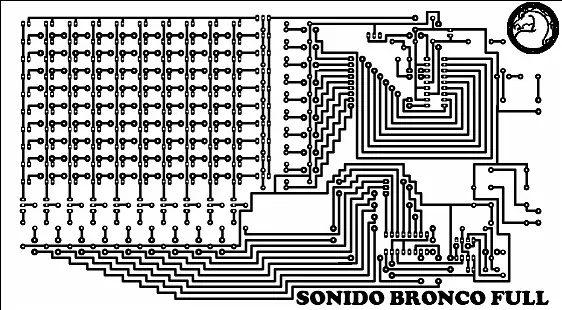

PCB Impreso para la técnica del planchado.

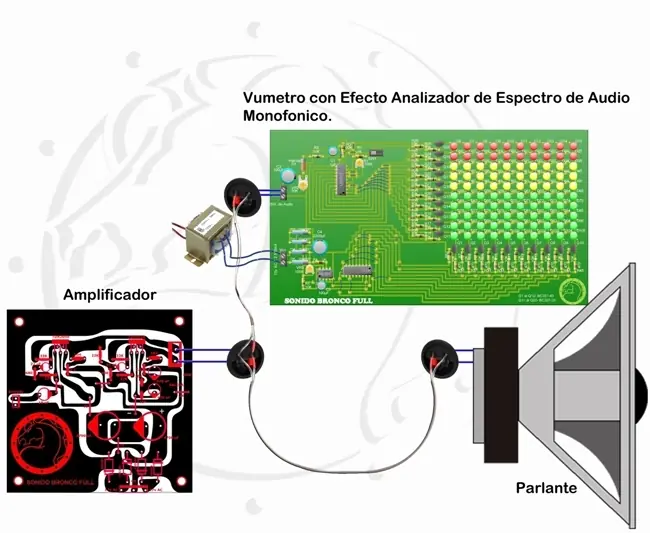

Ejemplo de Conexion.
Vídeo del Vumetro con Efecto Analizador de Espectro de Audio.

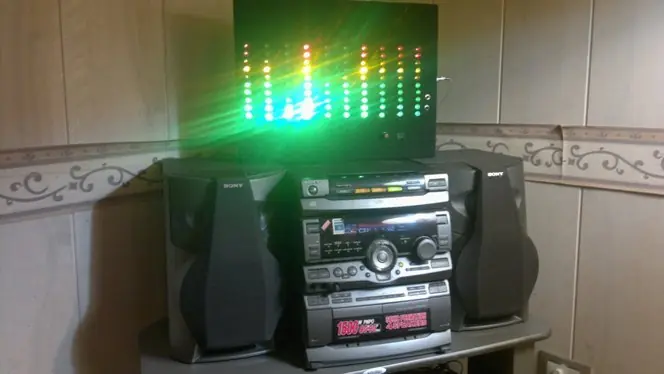

Una forma de Usarlo es esta.
El vumetro con efecto de la foto (me olvide de mencionar) es con cambio automático del modo punto y barra mas el cambio manual a través de la llave.
Este Vumetro se conecta a cualquier salida (L o R) de Amplificador o sea al parlante espero que les sirva Saludos y Gracias por su Atención.
