Hola Amigos hoy voy a mostrarles algunas conexiones muy simples para parlantes.
Para no hacer este Post muy complicado con especificaciones técnicas les mostrare
las conexiones que a mi me dieron muy buenos resultados a la hora de conectar
un tweeter ya sea piezoelectrico o uno de bobina móvil (tweeter bala) y parlantes para medio.
Ahí distintos tipos de parlantes dependiendo de la frecuencia en que se lo utilice:

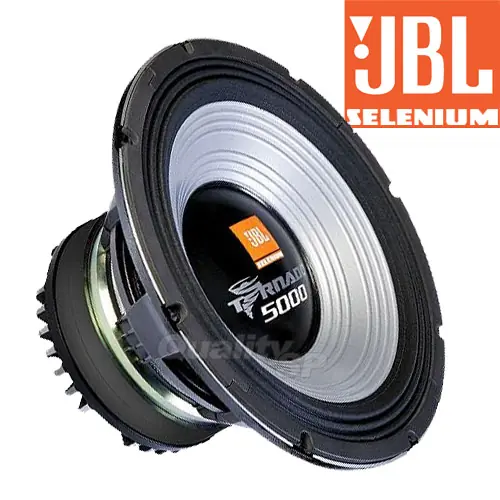

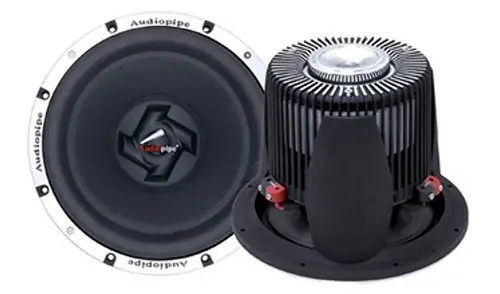

Graves (Woofers)
El Woofer o parlante para bajos usados para nuestros bafles, se los puede usar en distintas pulgadas, 8, 10, 12, 15, 18 y 21" (pulgadas) todo depende de lo que se quiera lograr con el sonido.

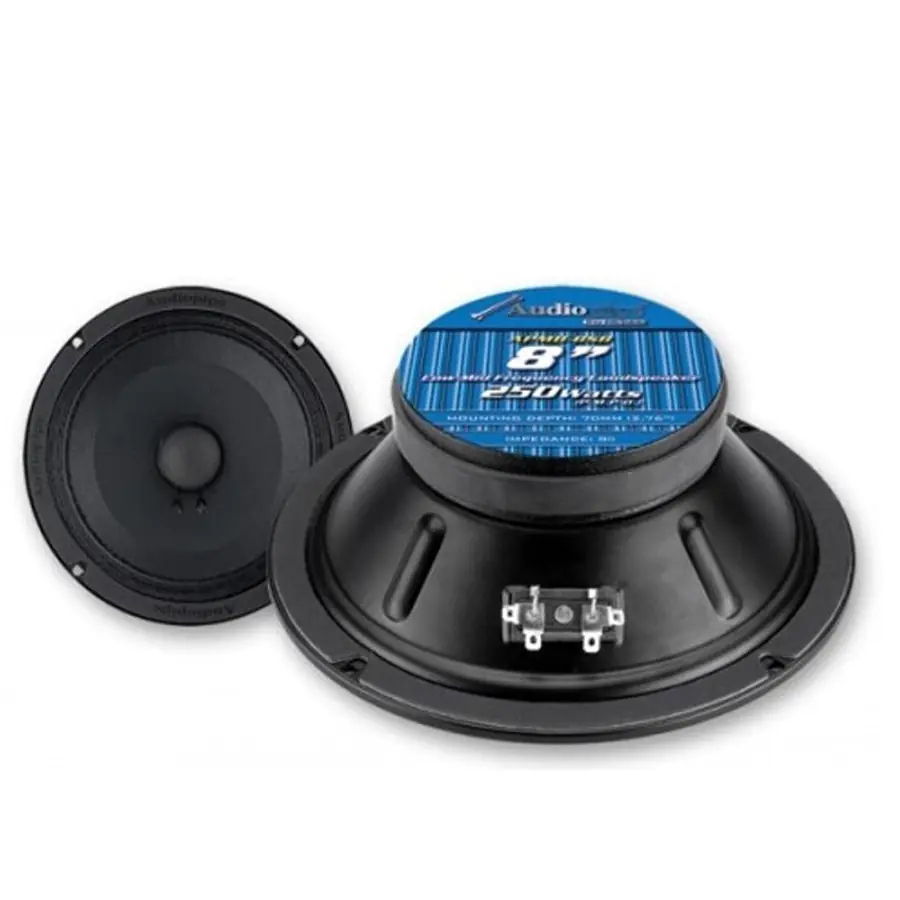

Medios (Midrange)
El MIDRANGE es un parlante de poco diámetro, que va desde 4 hasta 8 pulgadas y como su nombre lo indica se encarga de reproducir las frecuencias medias
Agudos (Tweeters) es un parlante rígido que responde muy bien en el rango de las frecuencias altas.

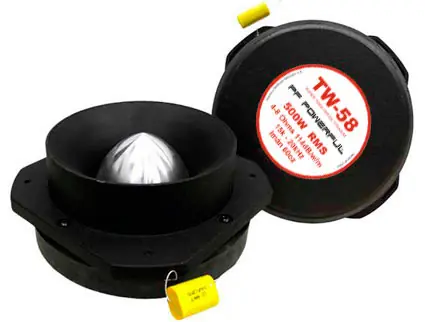

Tweeter bala reproducen los agudos medios.

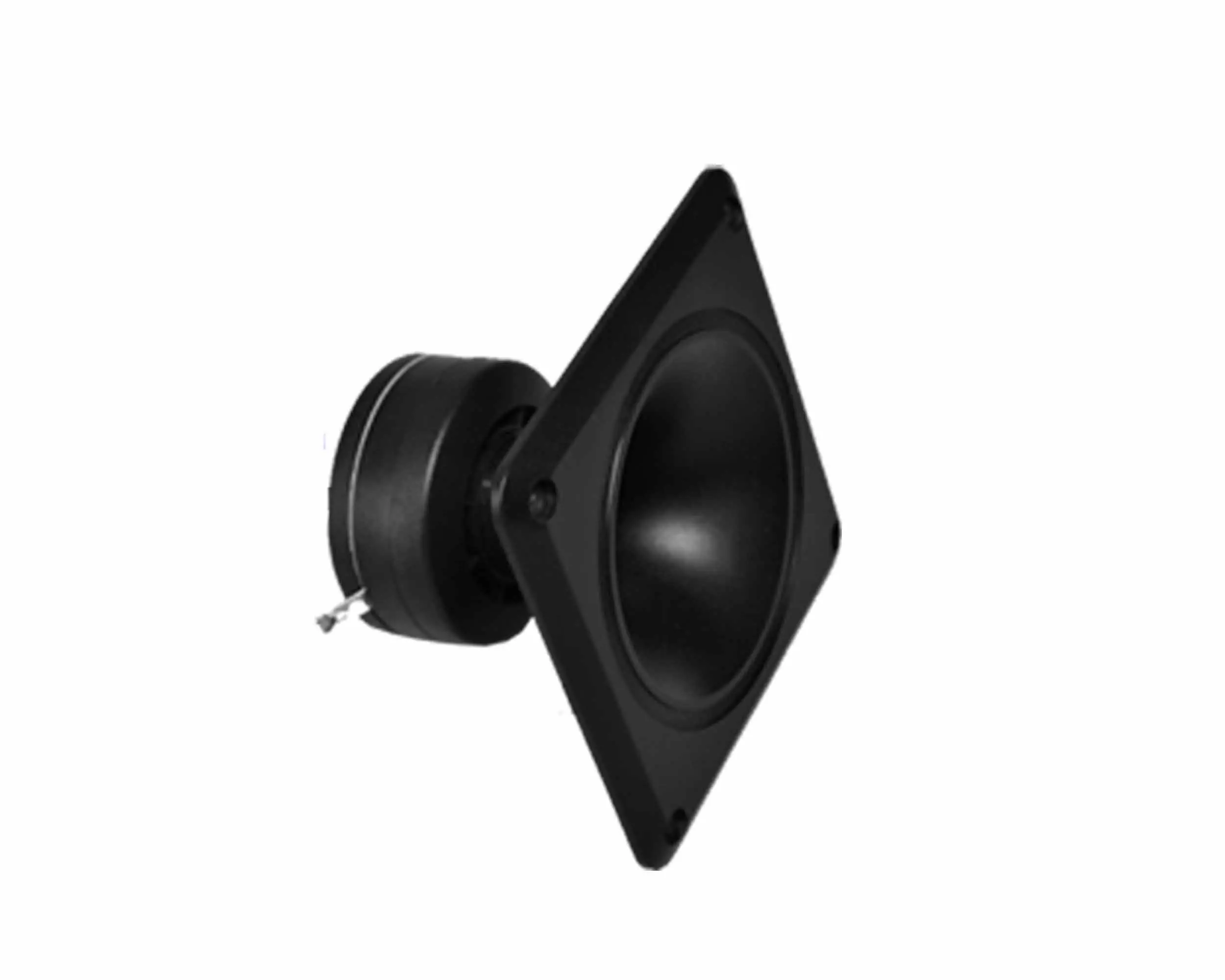

Tweeter piezoelectrico

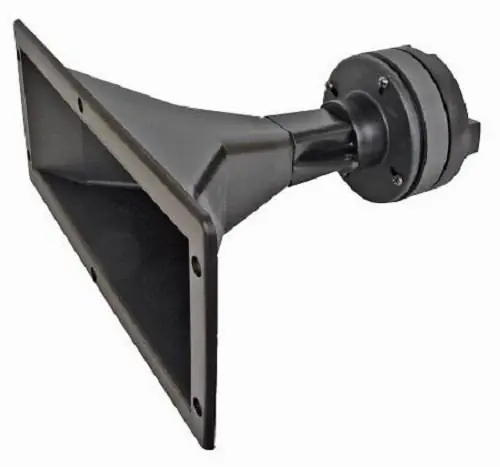

Drivers
Estos son parlantes que reproducen frecuencias medias-altas. Son los piezoeléctricos y las de bobina móvil.
Para proteger el driver es obligatorio restringir las frecuencias bajas usando un condensador no polar de entre 1 uF y 4.7 uF que va en serie con el polo positivo. para mi gusto uso 10uf
Bien Amigo ya teniendo un poco en claro cuales son los parlantes vamos a continuar ya con lo que son las conexiones para cada Sonido
Conexión en serie y paralelo.
En algunas ocasiones nos encontraremos con la siguiente situación:
Ejemplo: tenemos una potencia de 600 vatios estereo, 300 vatios por canal en 8 ohm
en algunos casos conseguimos un woofer de 600 vatios ideal para esta potencia
las conexiones serian de este modo para algo sencillo

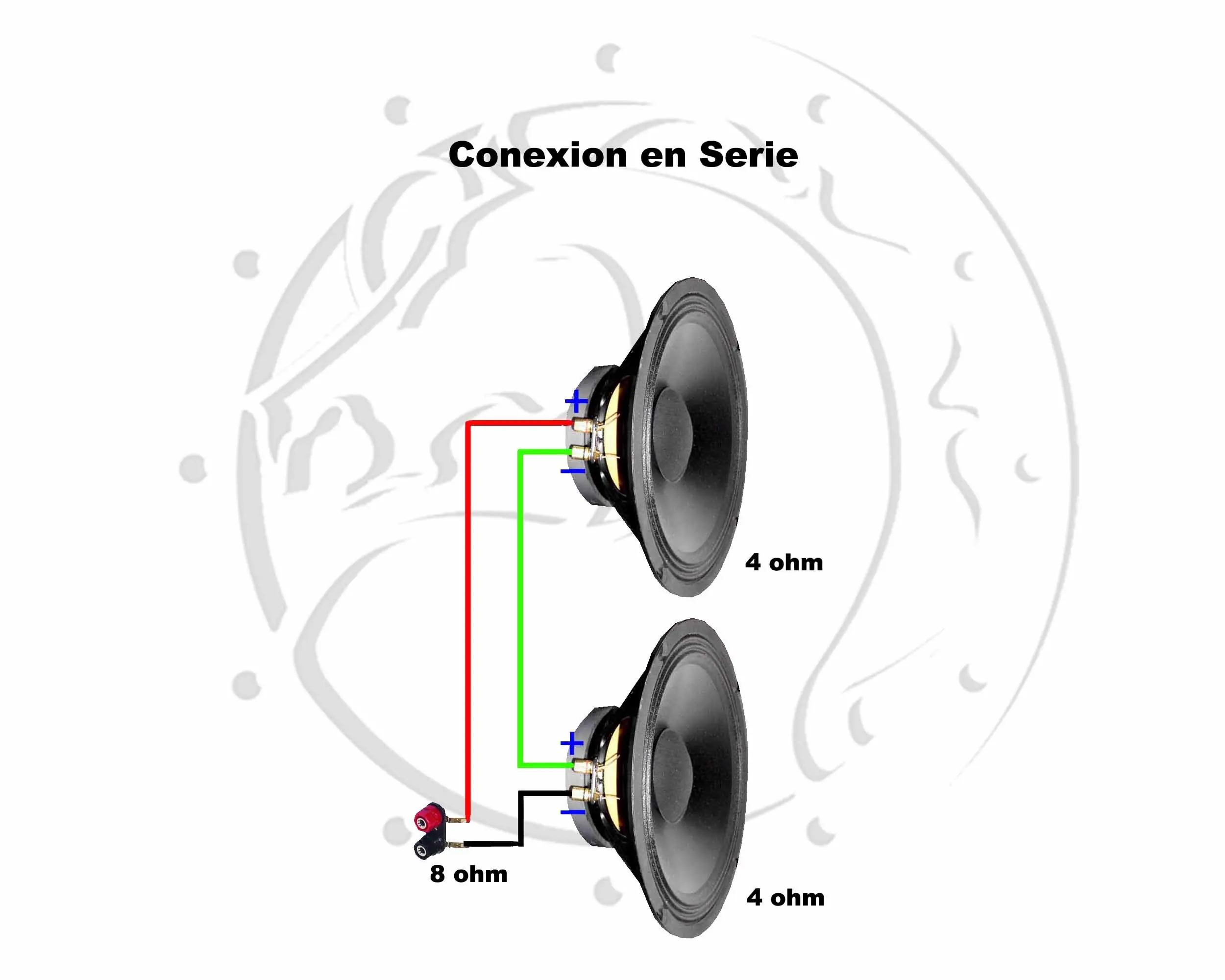

pero en el caso de conseguir parlantes de menos vatios, como por ejemplo un woffer de 250 vatios en 4 ohm, debemos colocar 2 en serie para llegar a 8 ohm x 500 vatios.
Los parlantes en serie se suman 4 + 4 = 8 ohm es decir que en serie se suma la impedancia y los vatios. Todos los parlantes deben ser de la misma potencia o de lo contrario el parlante de menor potencia se puede quemar.

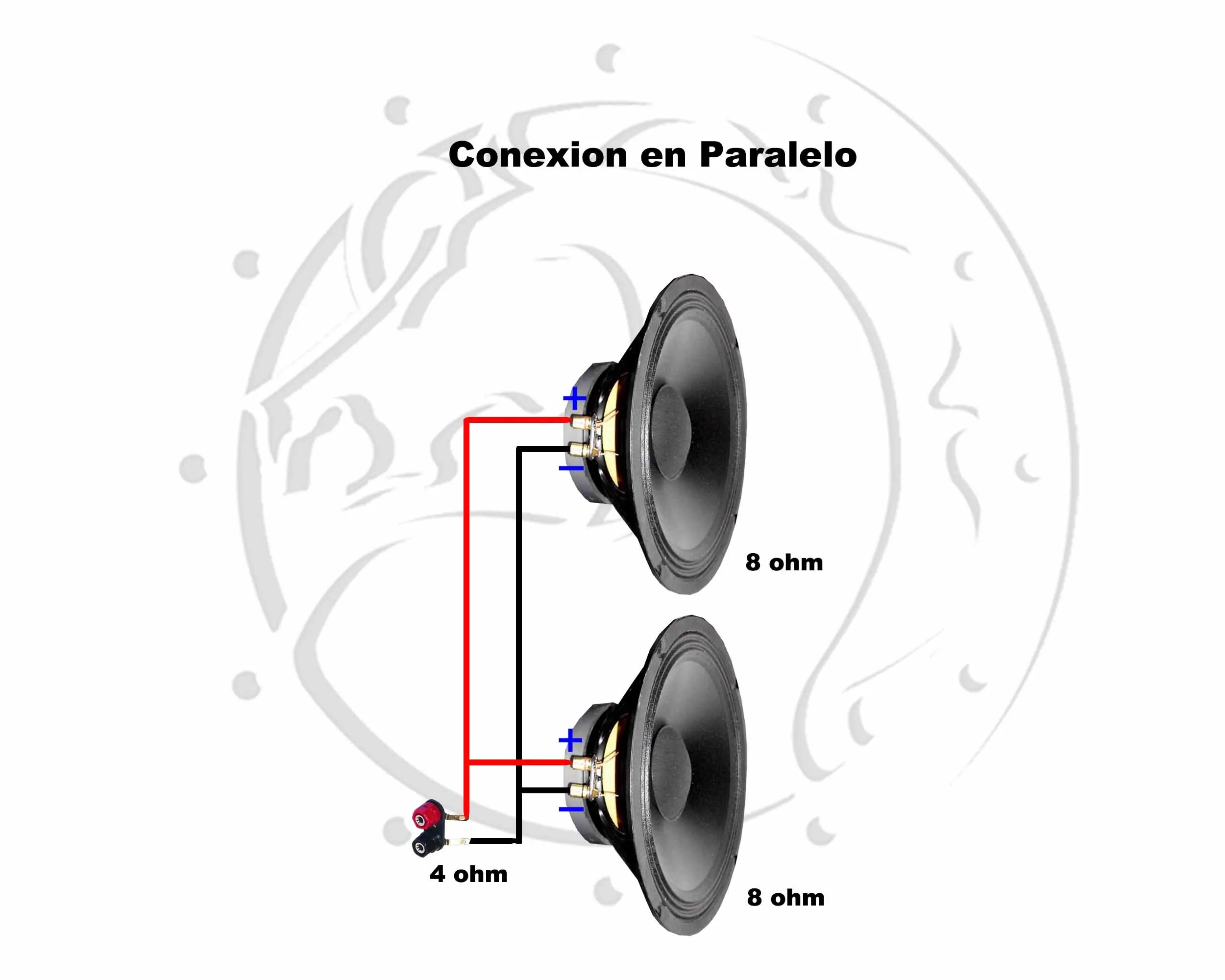

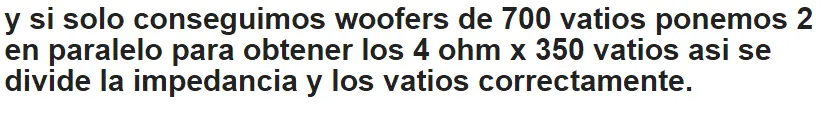

y si solo conseguimos woofers de 700 vatios ponemos 2 en paralelo para obtener los 4 ohm x 350 vatios asi se divide la impedancia y los vatios correctamente.
para así aprovechar al máximo la potencia del amplificador a usar.
Ya vieron que dos parlantes en serie suman sus impedancias y en paralelo se divide a la mitad.

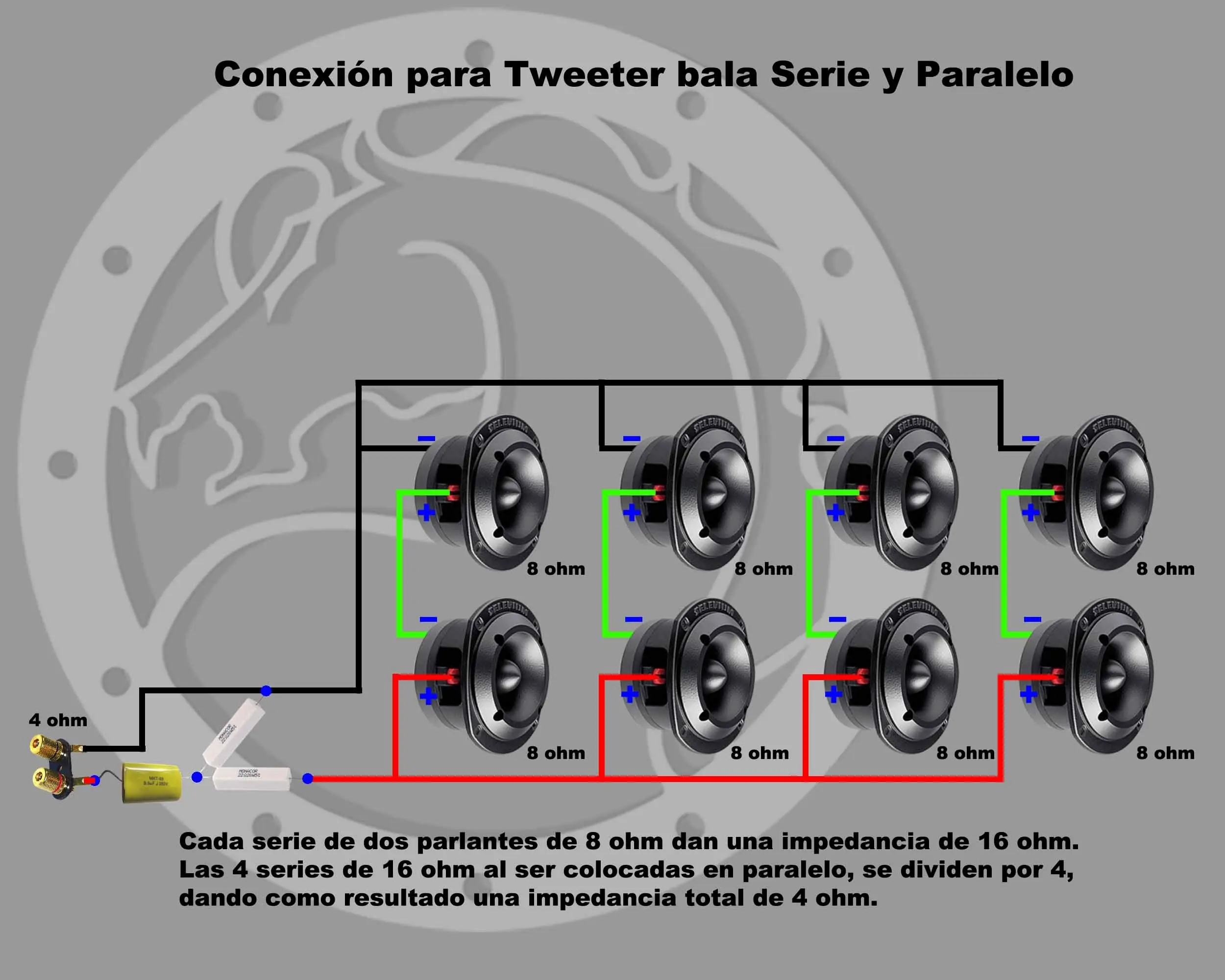

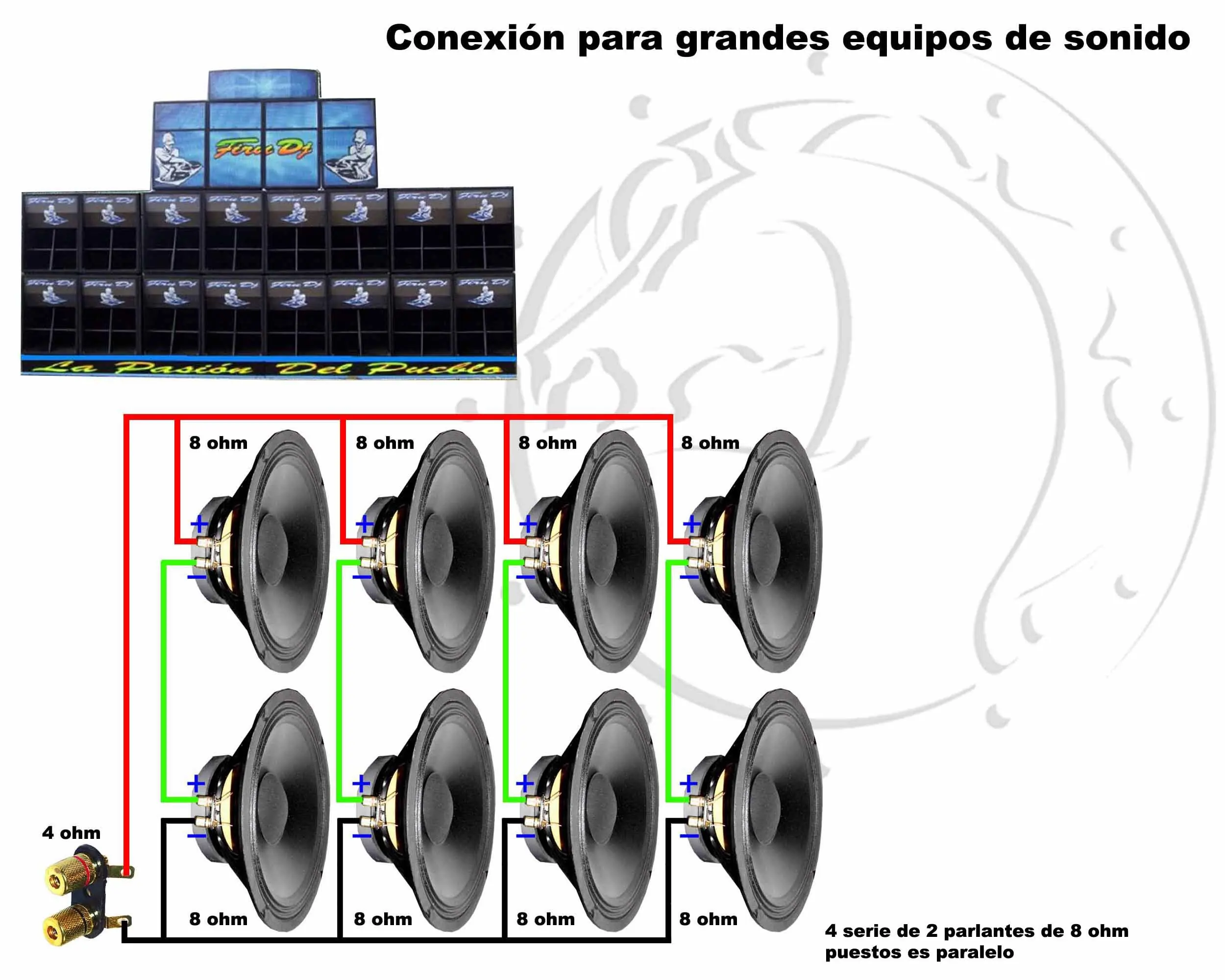

Para aquellos que tengan una potencia mas grande, digamos 2000 vatios x 4 ohm pueden usar 4 series de dos parlantes que después serán colocados en paralelo.
Nota: los vatios que di de los parlantes solo son en forma de ejemplos
Ahora vamos a los Tweeters.
El filtrado de los tweeter, driver, medios son llamados Crossover (Divisor de Frecuencia)

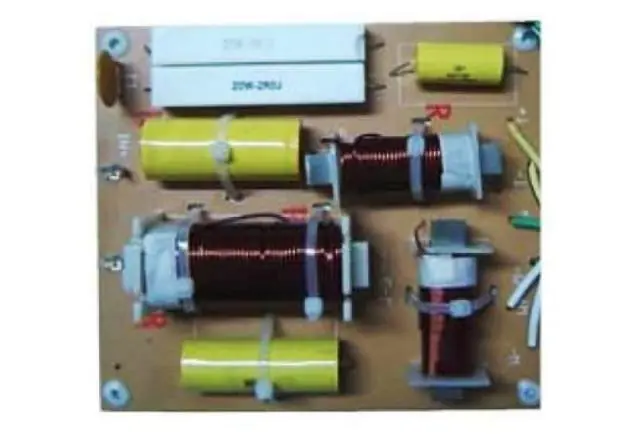

El Crossover es un conjunto de bobinas y condensadores que separan las frecuencias de audio en bajas, medias y altas con el propósito de enviarlas a cada uno de los tipos de parlantes arriba mencionados.
Los bajos los envía al woofer los medios al midrange y los agudos al tweeter.
Los cross-over se diseñan para enviar al woofer las frecuencias comprendidas entre 20 y 500 hertz, al midrange las frecuencias entre 500 y 5000 hertz y al tweeter las frecuencias entre 5000 y 16000 hertz.
Se diseñan de acuerdo a las necesidades de cada sonido, para los que quieran saber mas del tema aquí les dejo un Link para su mejor entendimiento:
En mi caso lo hago mas sencillo pero no por ser sencillo es de menor calidad el sonido :-)

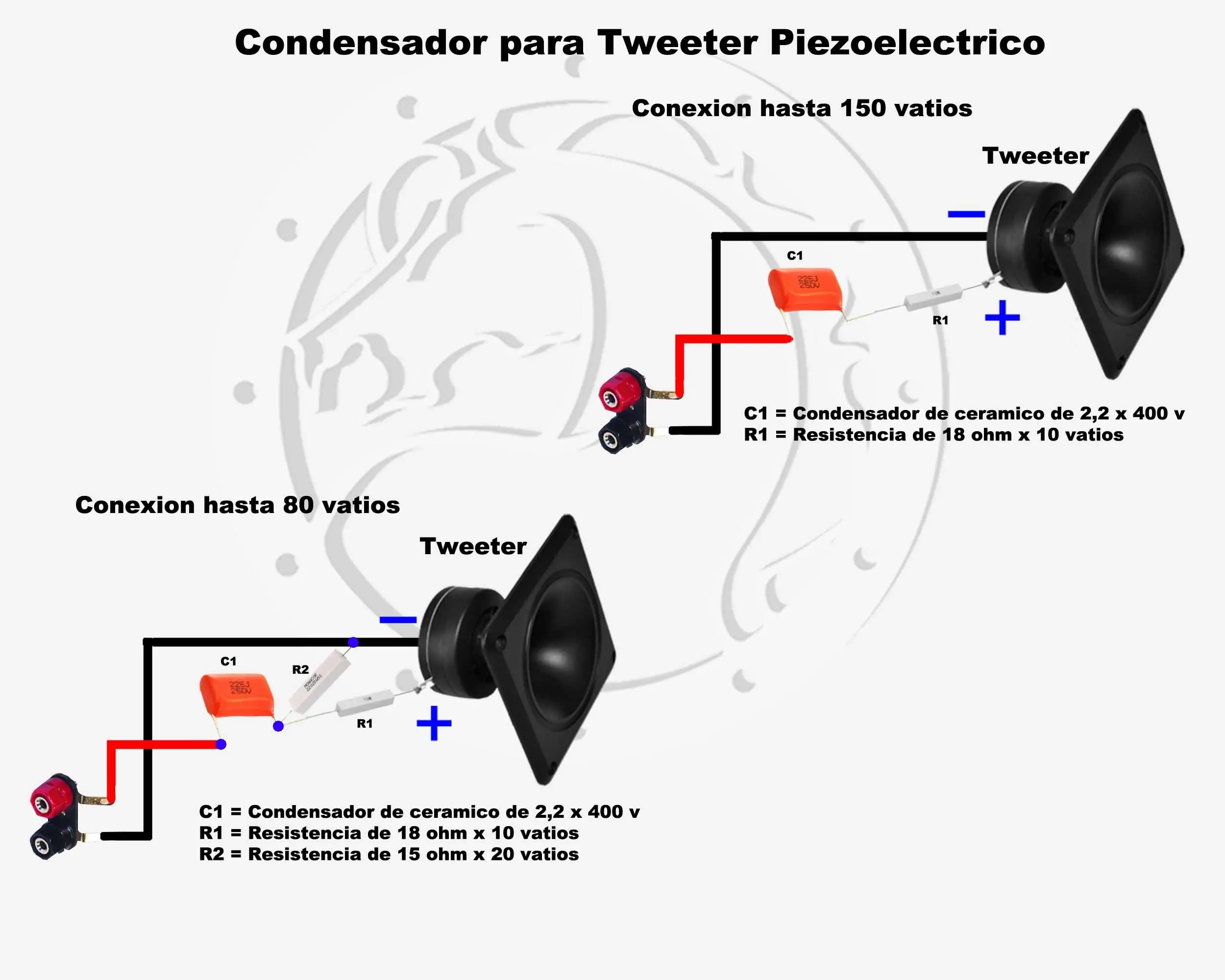

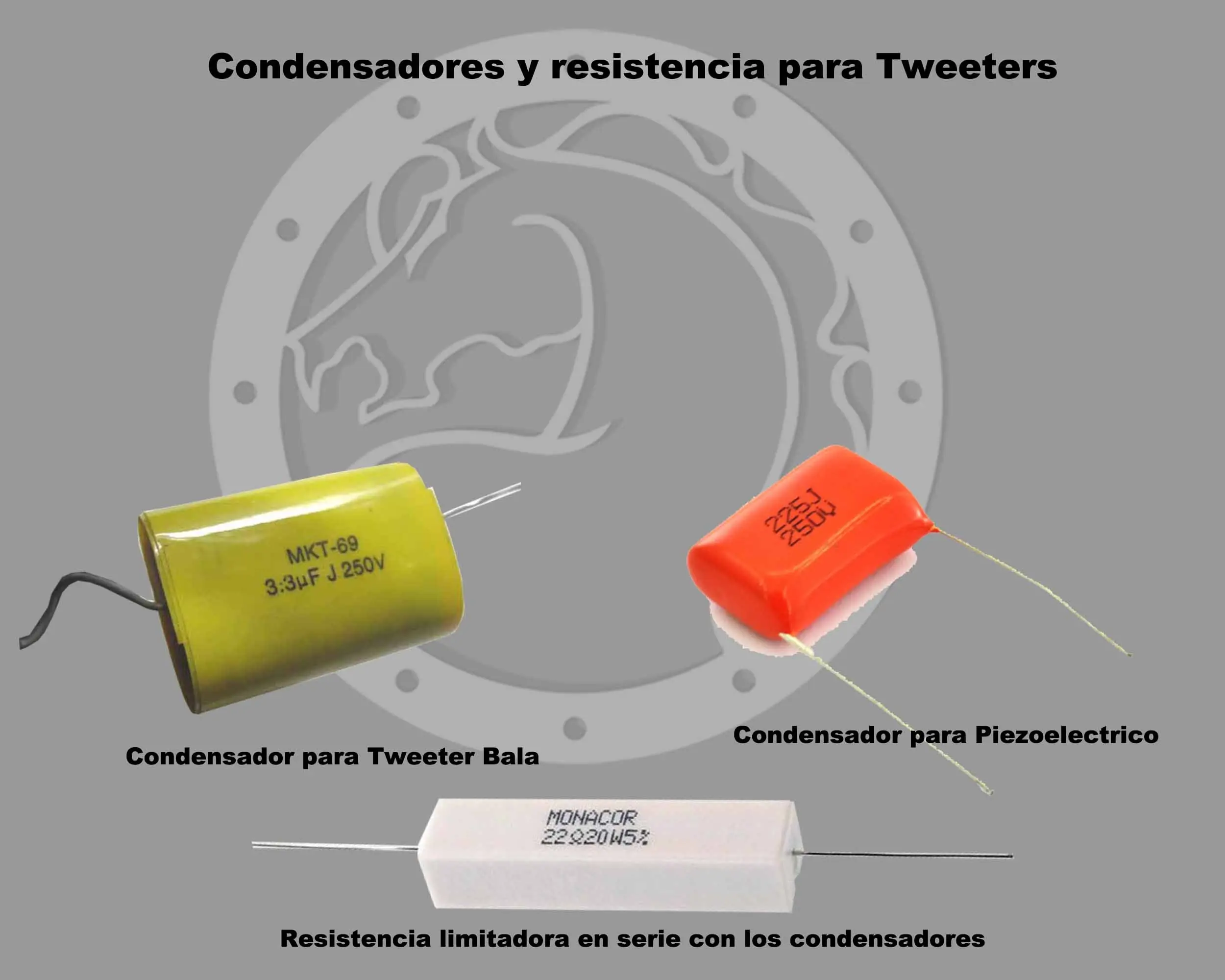

Con unos simples Condensadores y resistencias se obtiene un buen divisor de frecuencia fácil y económico.

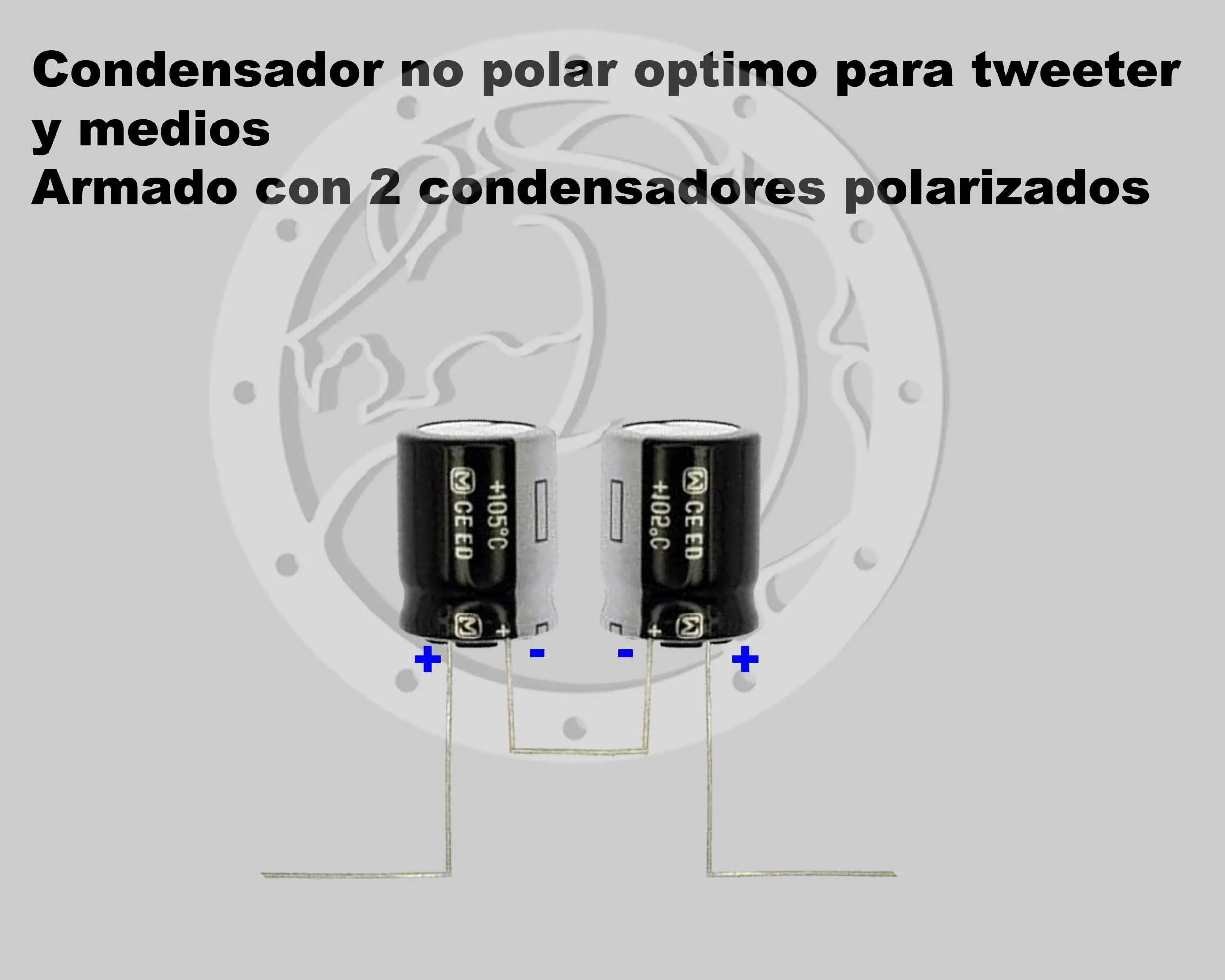

El condensador a utilizar tiene que ser del tipo no polar. Si no lo consiguen puede usar dos condensadores polarizados.
Ejemplo: Dos de 2.2 microfaradios y conectarlos por sus terminales positivos o negativos en configuración serie, a veces llamada antiserie. El voltaje debe ser mayor a los 100 voltios.

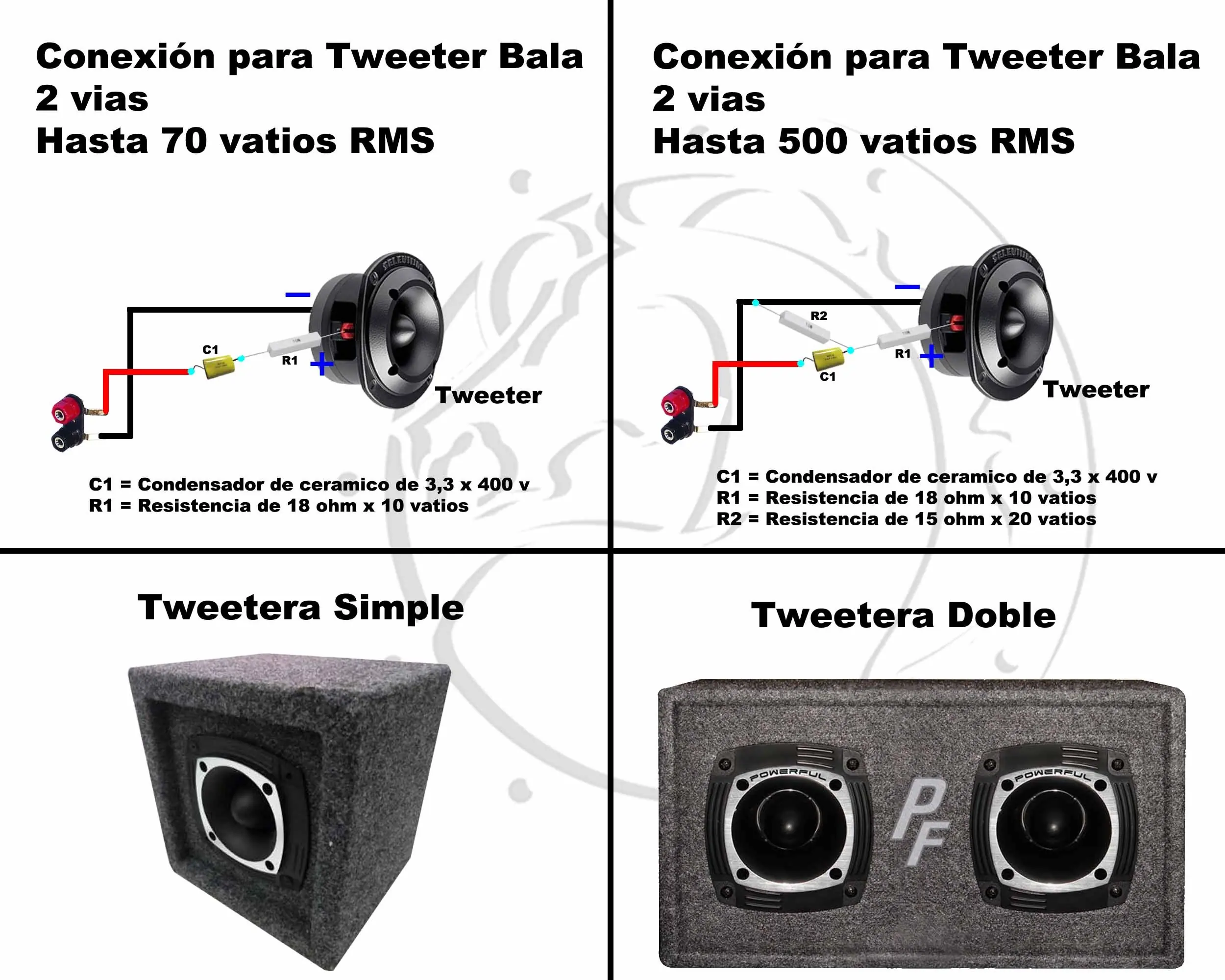

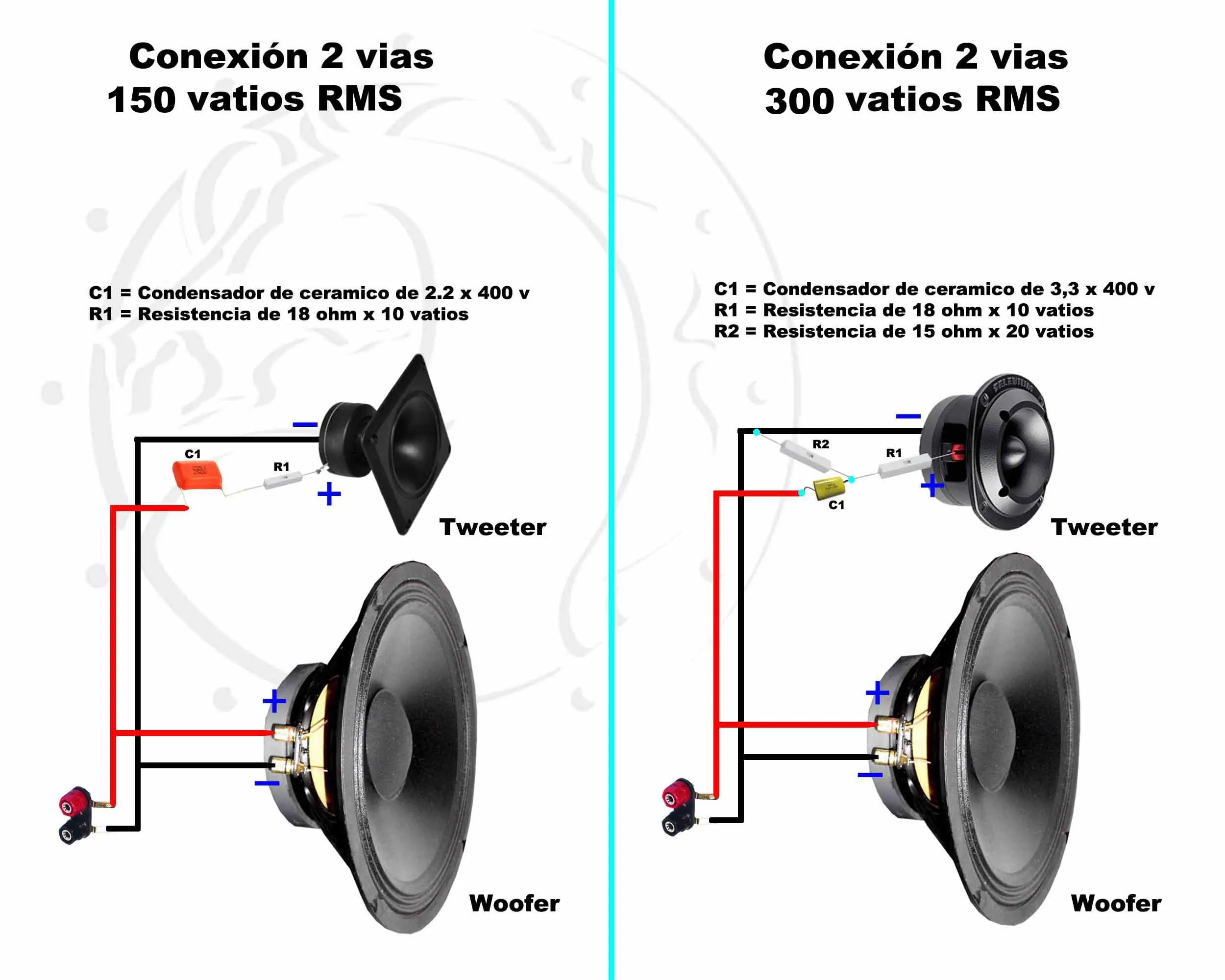

Ejemplos de conexiónes.
Bien amigos con estos últimos ejemplos llegamos al Final del Post espero que les sea de utilidad.

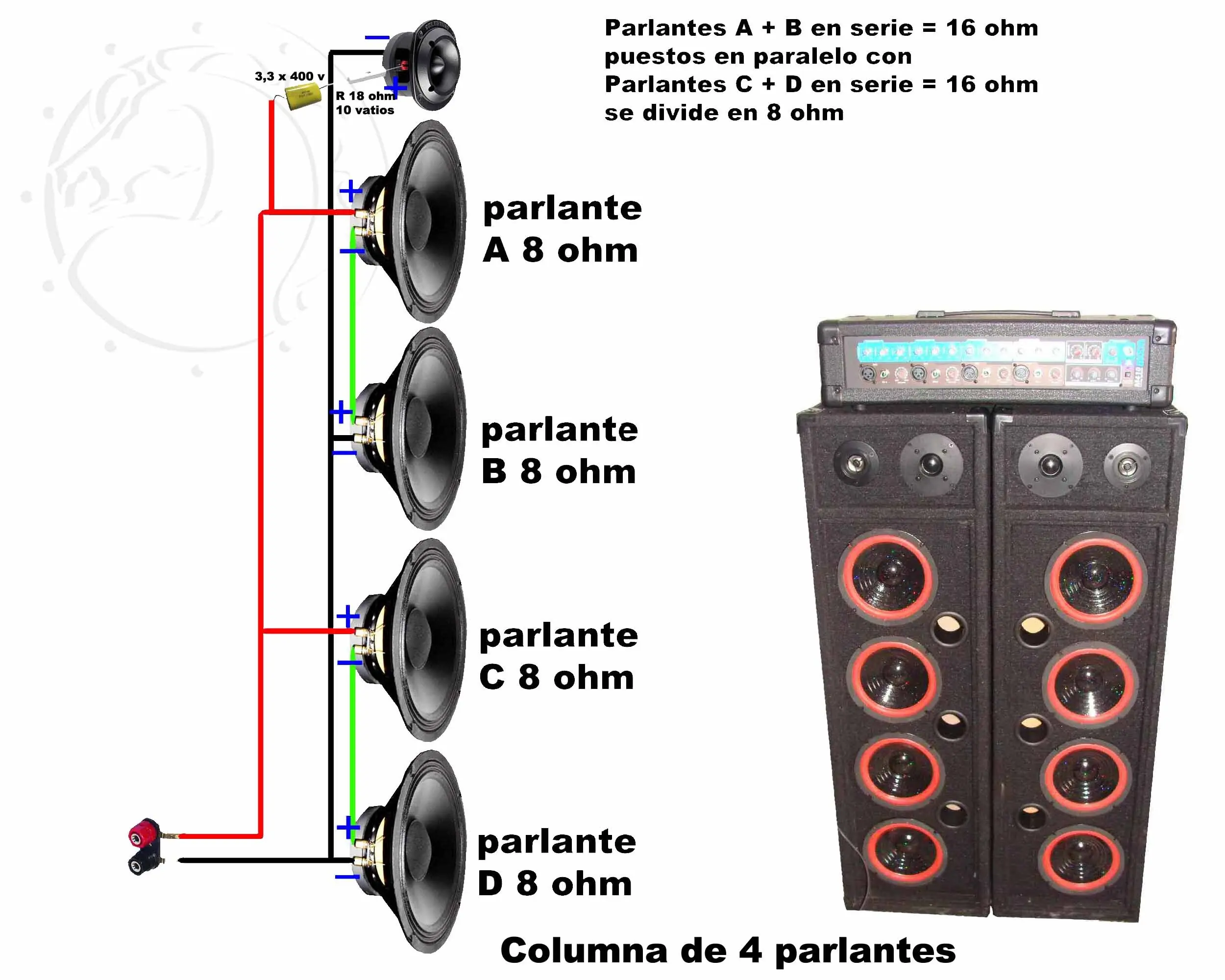

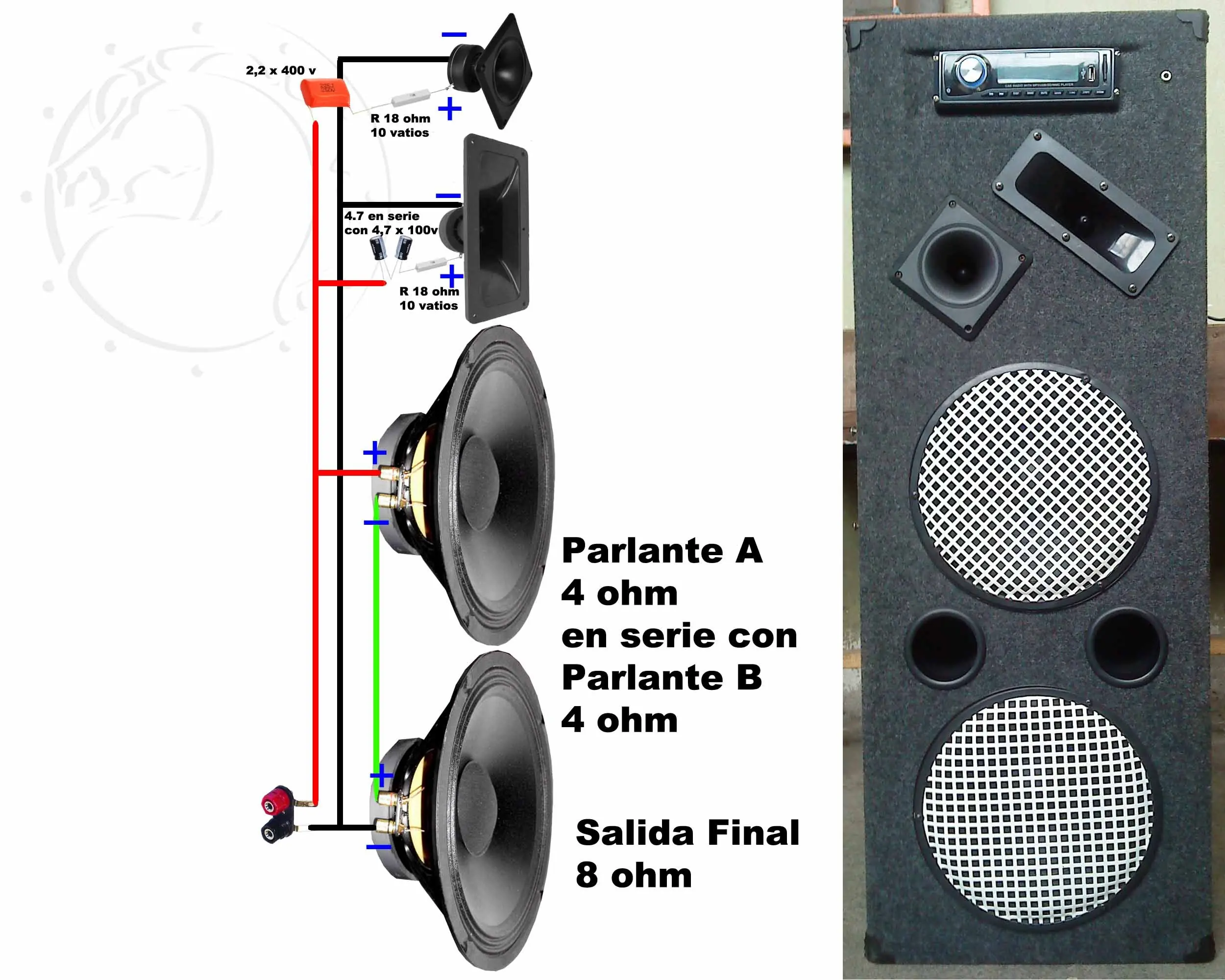

Conexión de una columna de 4 parlantes
Con este Post me despido de todos, muchas gracias a los amigos que siempre estuvieron pendiente de mis publicaciones, Saludos y Gracias por su buena honda
Sonido Bronco Full
