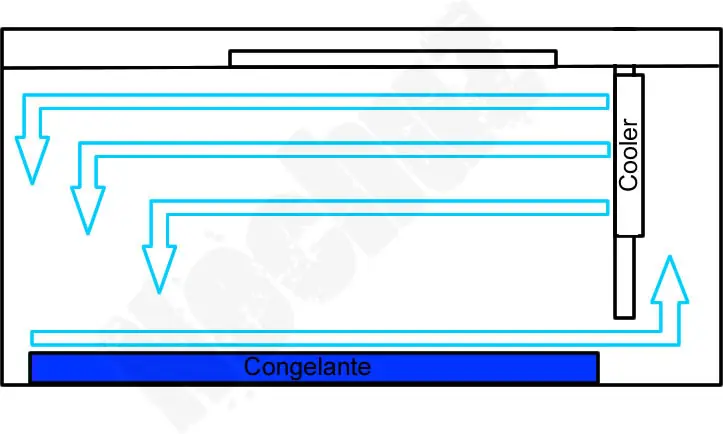

Hola gente, visto que soy de esa clase de personas que están constantemente viajando de un lado para el otro siempre me gusto tener manaos bien fría a mano durante el largo camino. El problema que soy un pobre croto y no me da el cuero para gastar en alguna heladera del tipo mini bar ya que cuestan casi lo mismo que la que tengo en casa. Así que decidí hacerme una siguiendo los principios de las no frost y lo que se me ocurrio fue esto:
Ahora bien, lo primero que hice para comenzar la construcción fue conseguir un cooler de 12v, 3 diodos leds blancos, 2 interruptores de heladeras, un poco de cable, terminales, 1 congelante (esos que usan en las drogerias para transportar vacunas) y pegamento.

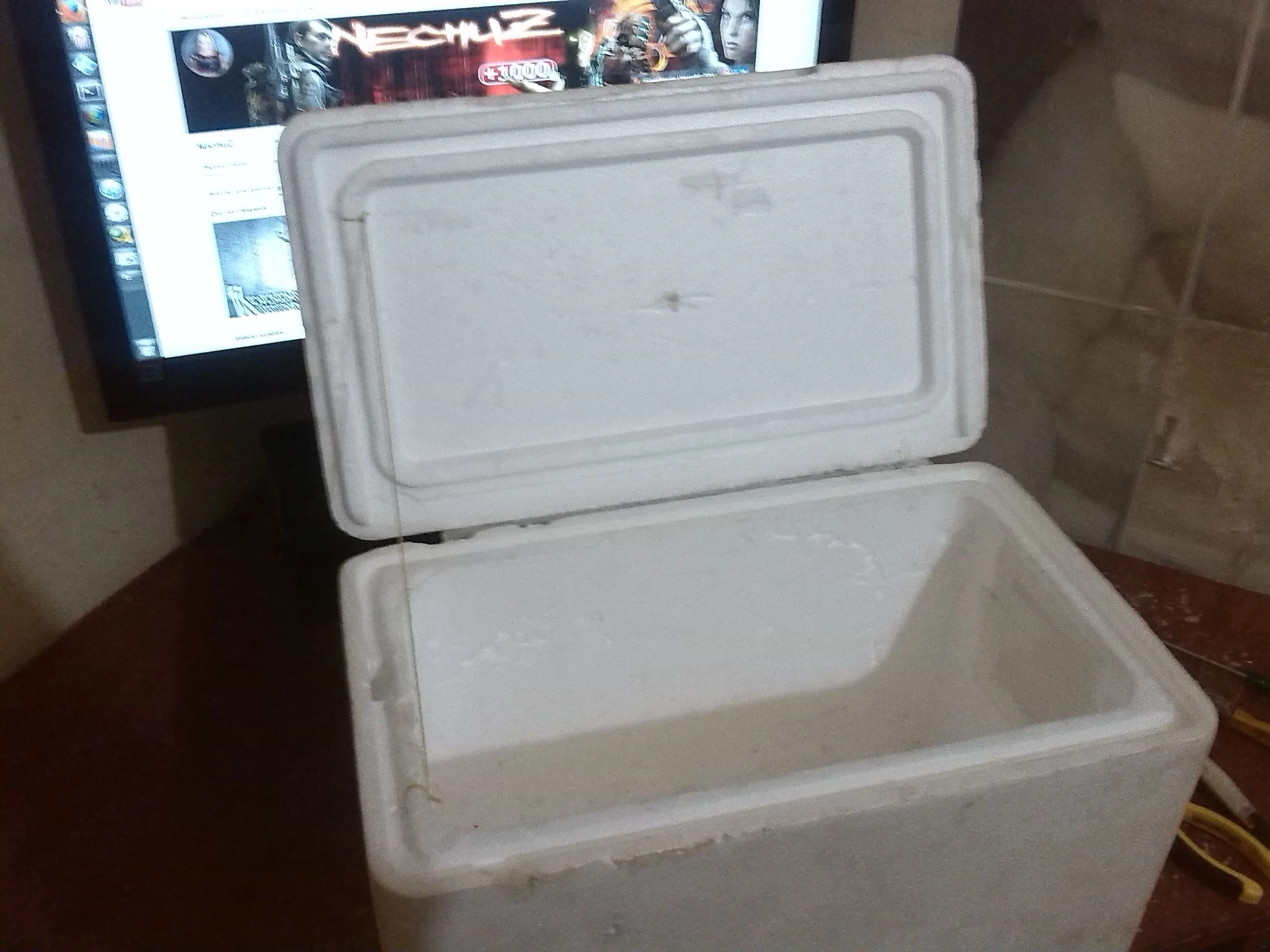

Lo primero que hice fue pegar con cinta la tapa con la conservadora

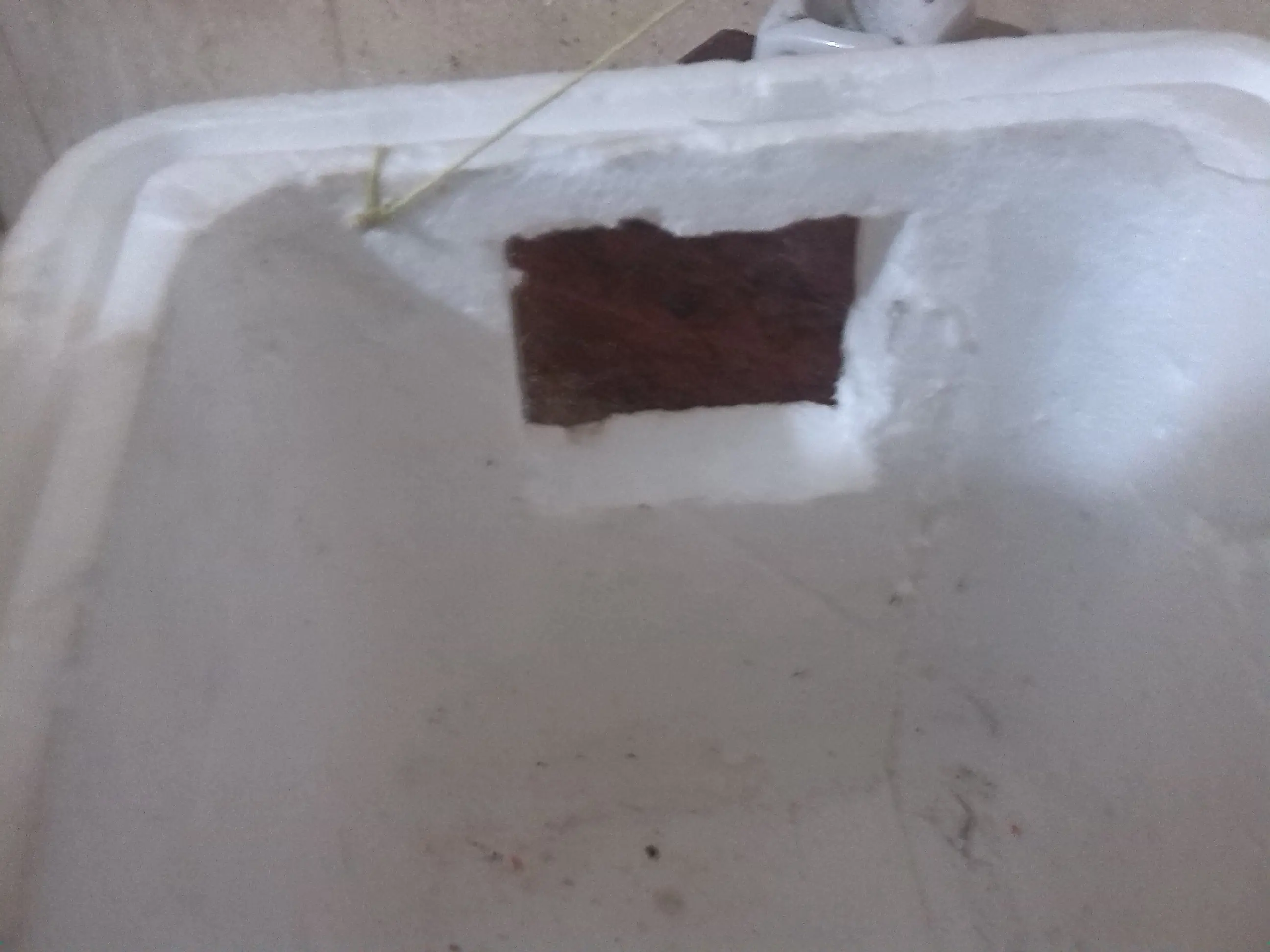

Hice los agujeros para colocar el interruptor de la luz y la caja de conexiones:

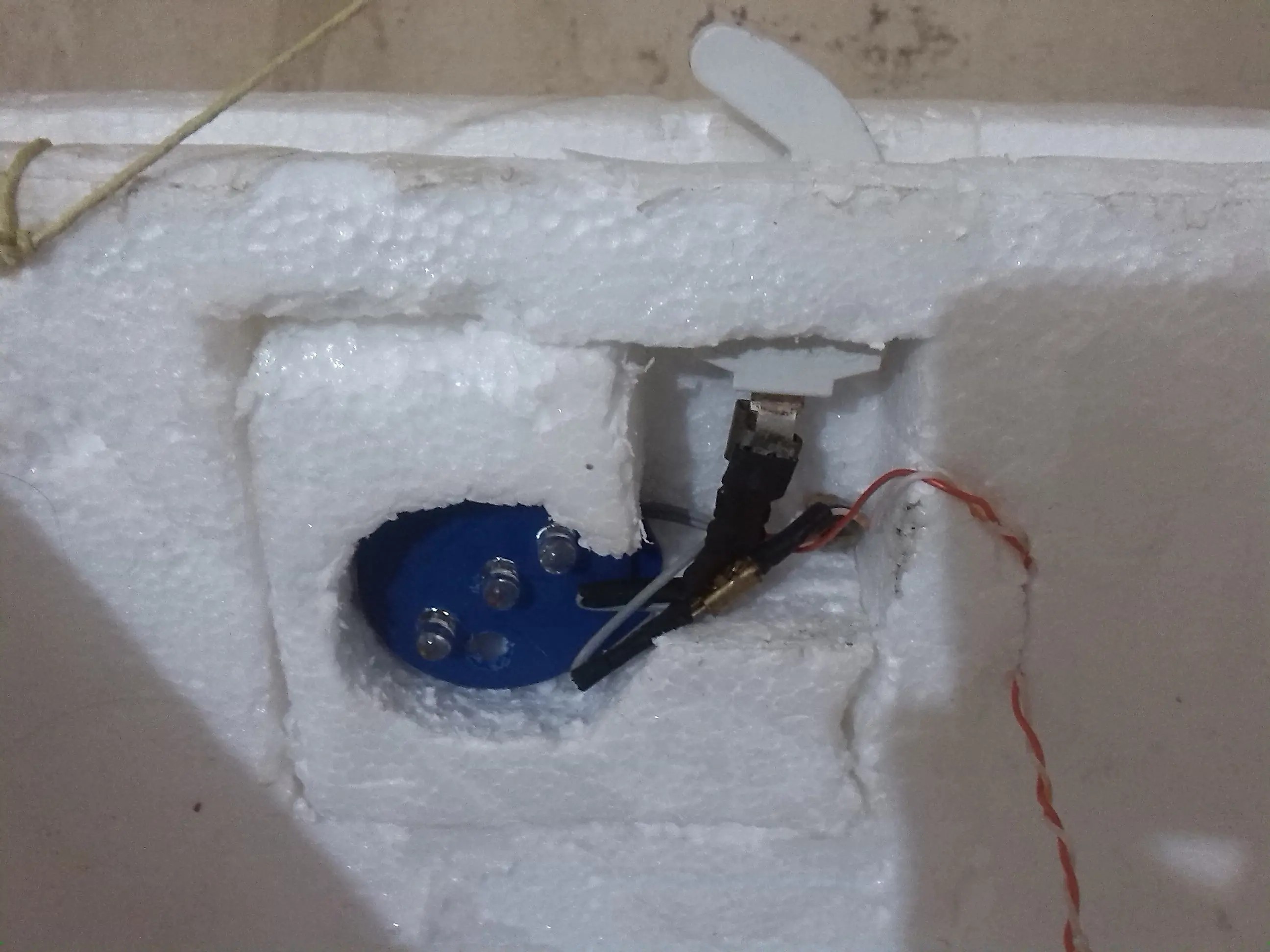

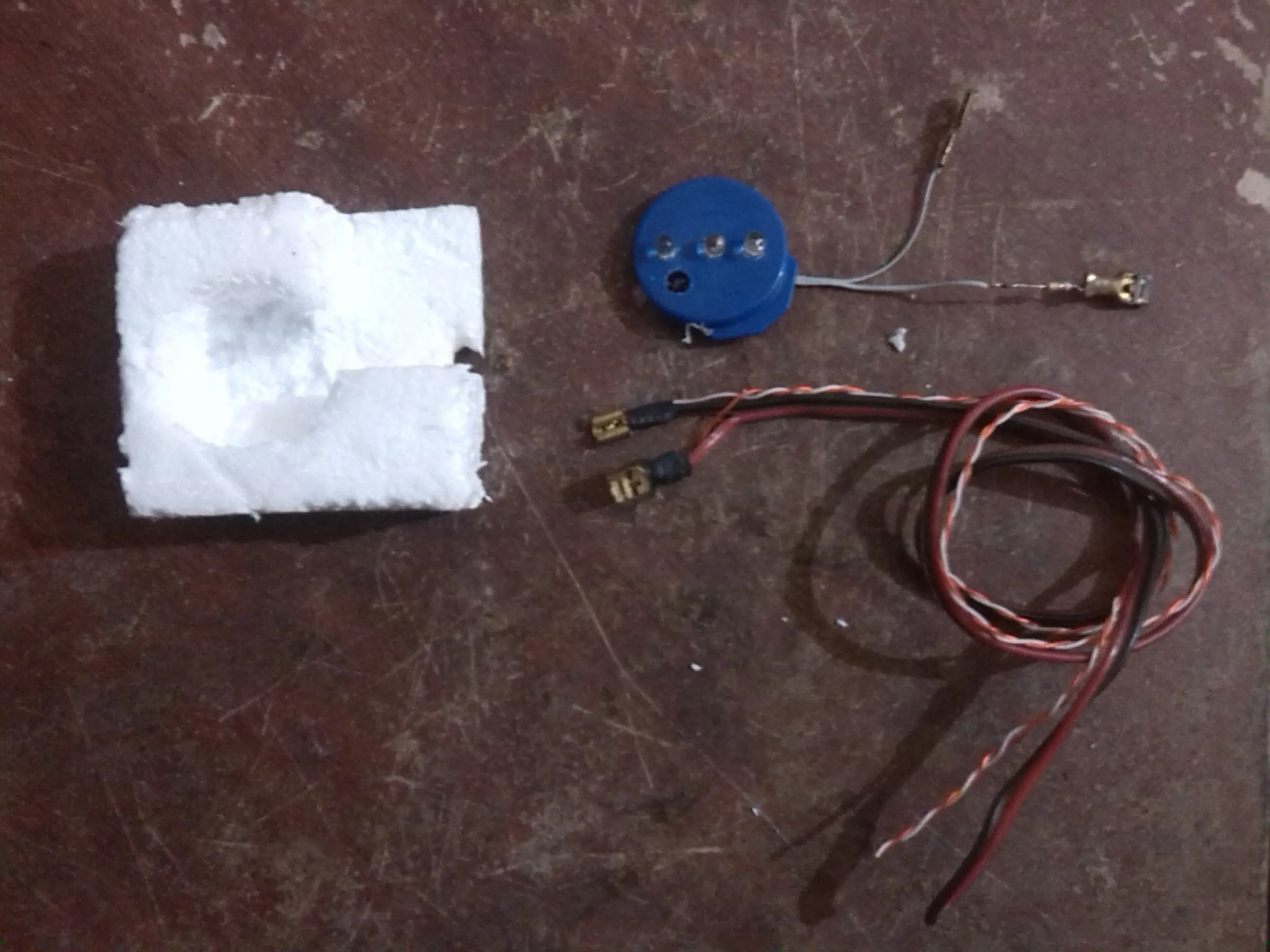

Este es el cableado eléctrico y los 3 leds que están montados sobre una tapa plástica que encontré por ahí y conectados en paralelo

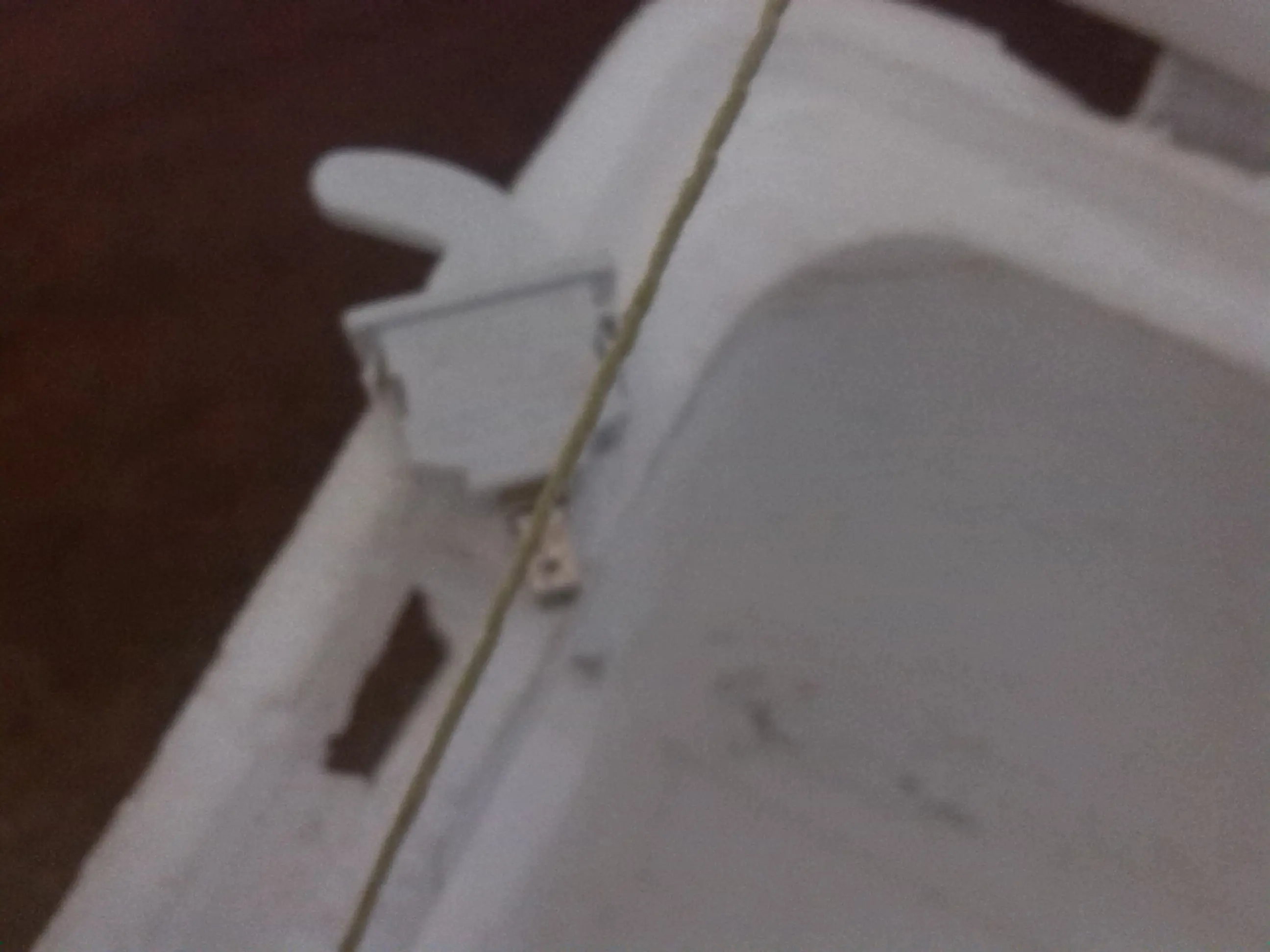

Llego la hora de colocar el interruptor de la luz y armar la primera parte del cableado eléctrico

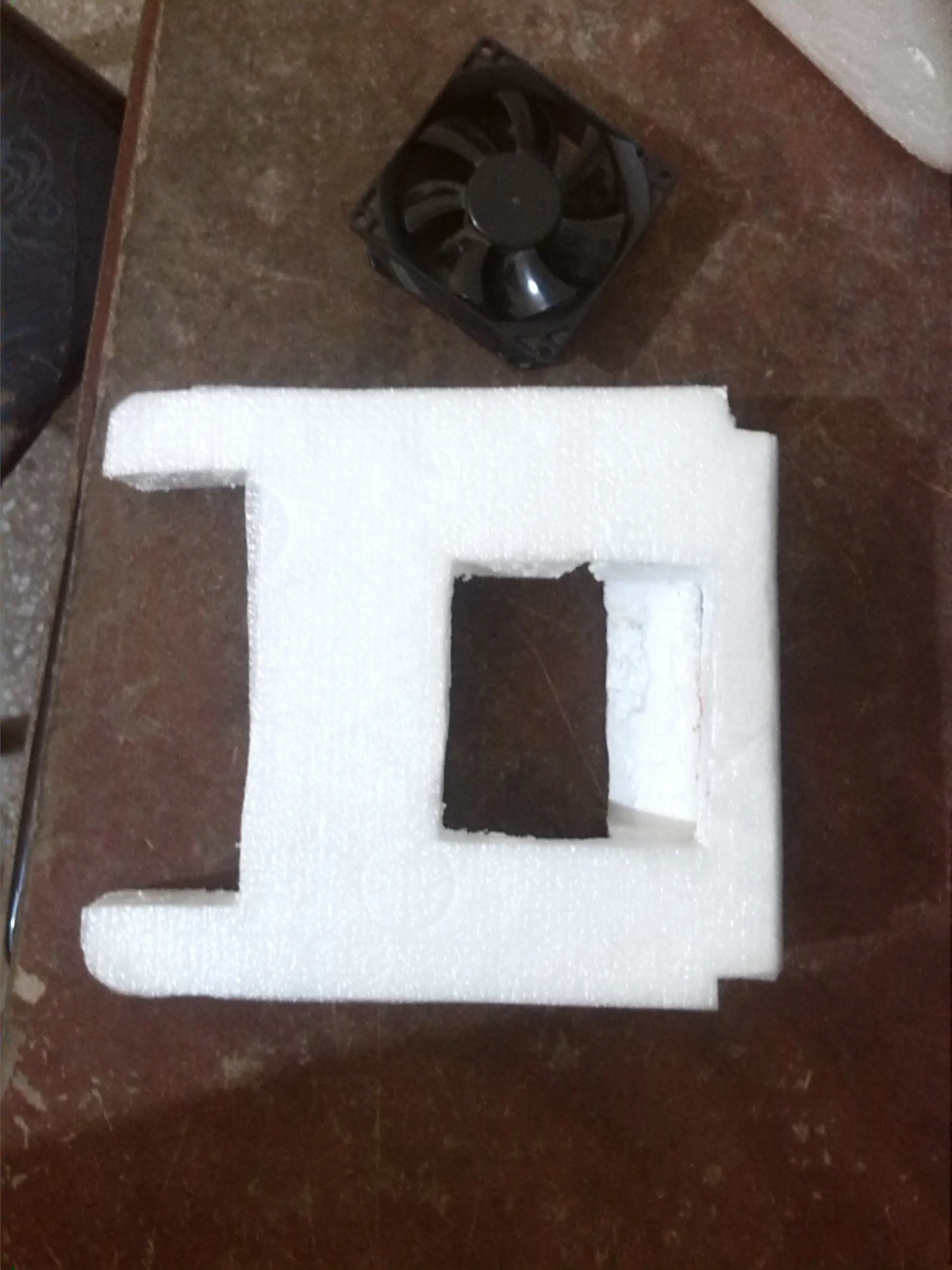

Luego hice lo que seria la tapa del ducto por donde el cooler aspirara en aire desde el fondo de la conservadora

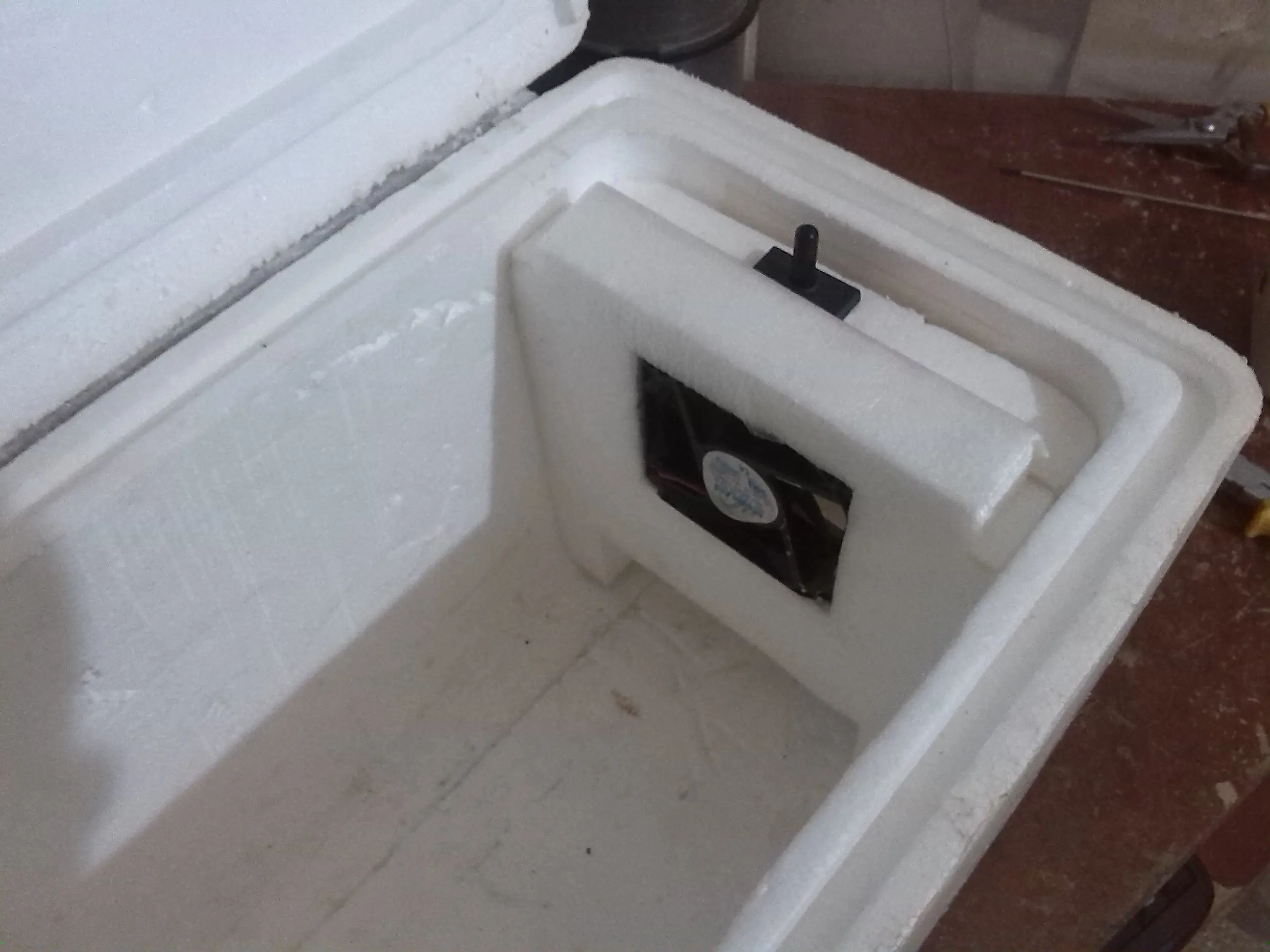

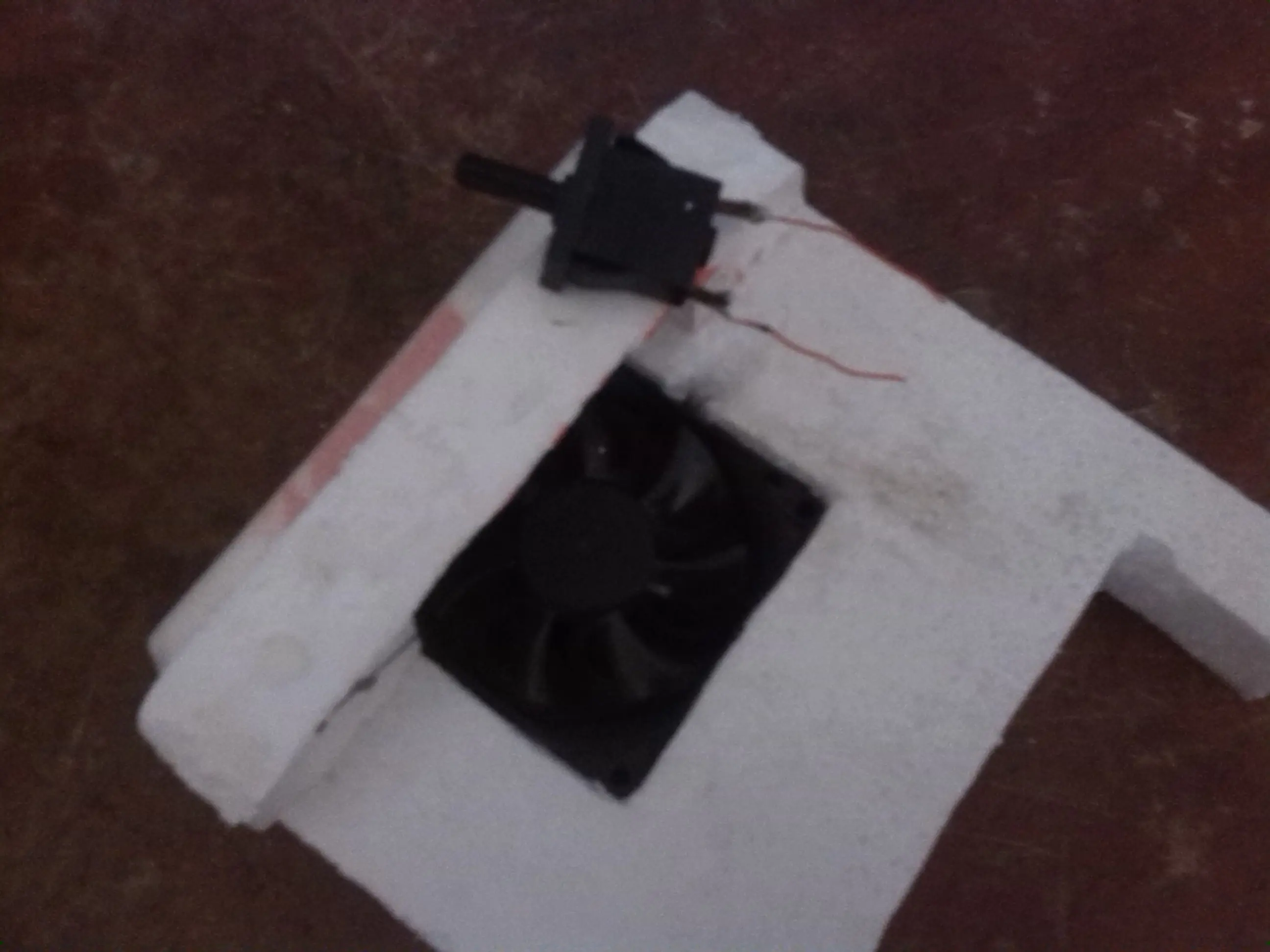

Luego coloque el cooler en su lugar al igual que el interruptor que hace que prenda el cooler cuando se cierra la tapa y lo apaga cuando se abre...

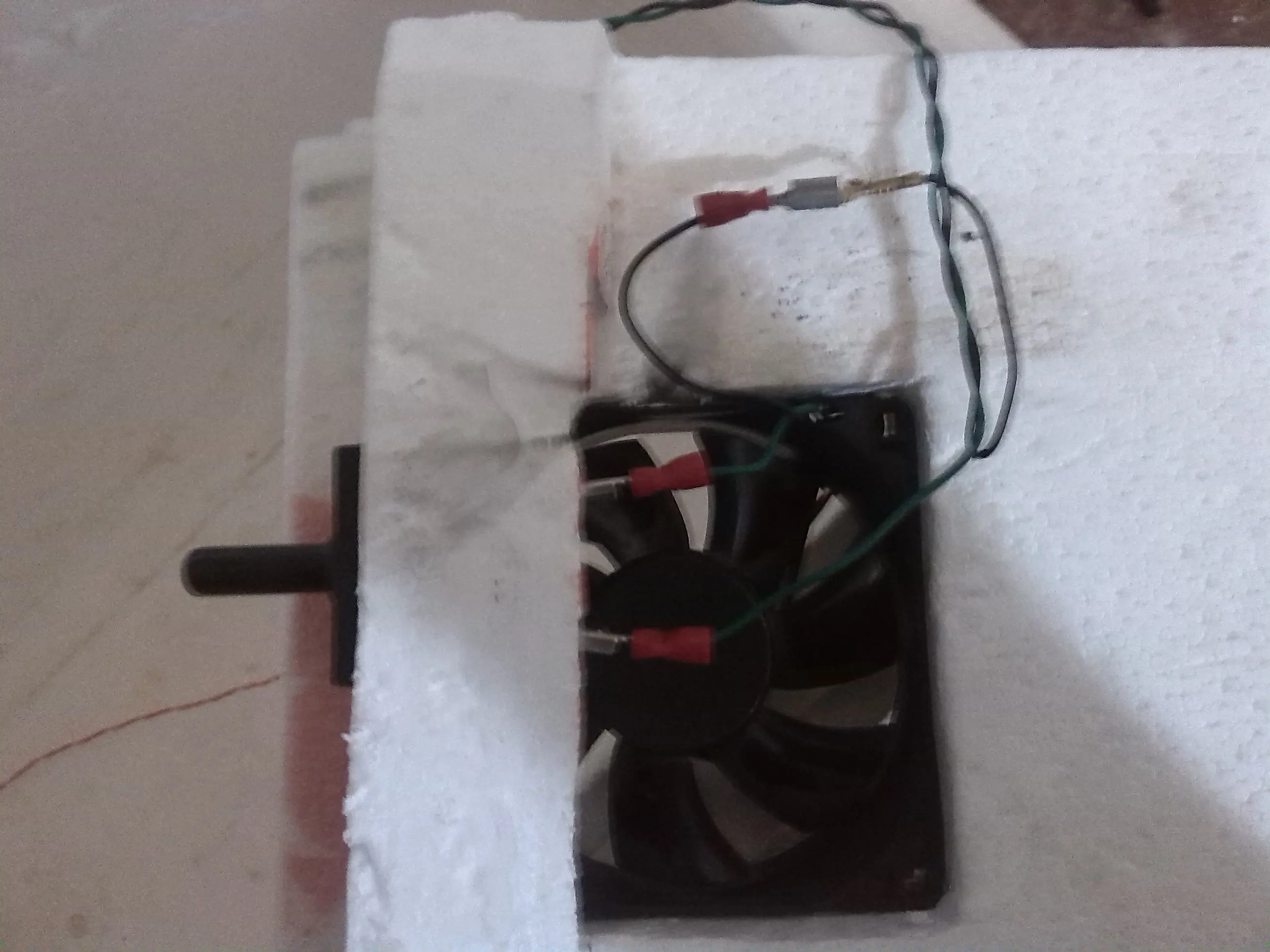

Luego le hice el cableado eléctrico
Aquí puse el ducto de aire terminado dentro de la conservadora

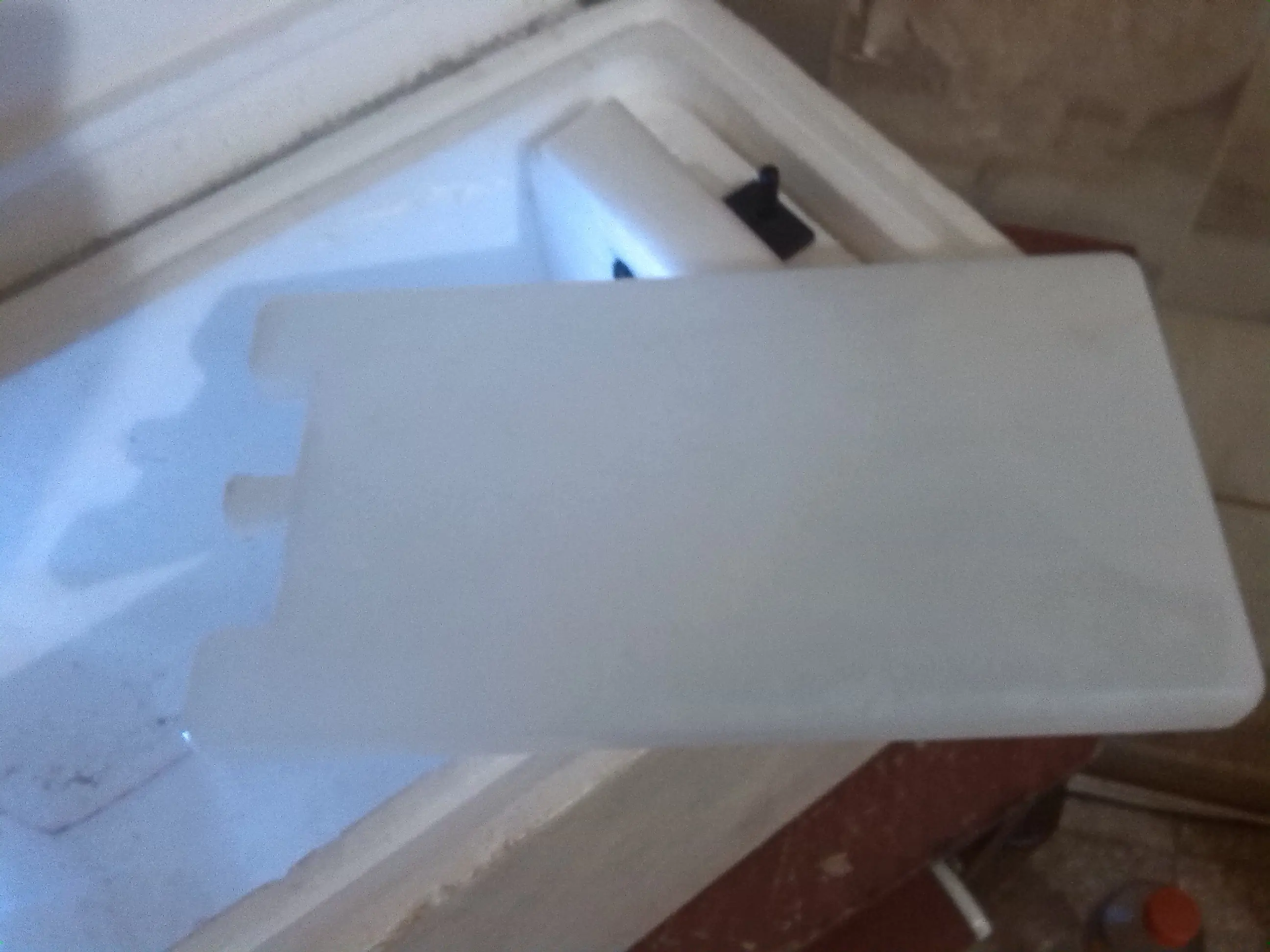

Y el congelante ya listo para ser colocado y realizar la primera prueba:

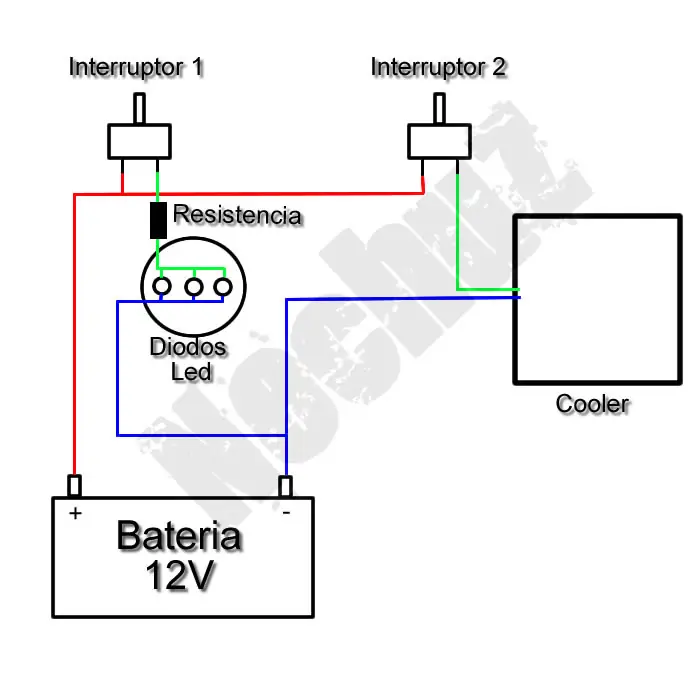

Para los curiosos este es el esquema eléctrico, es realmente simple:

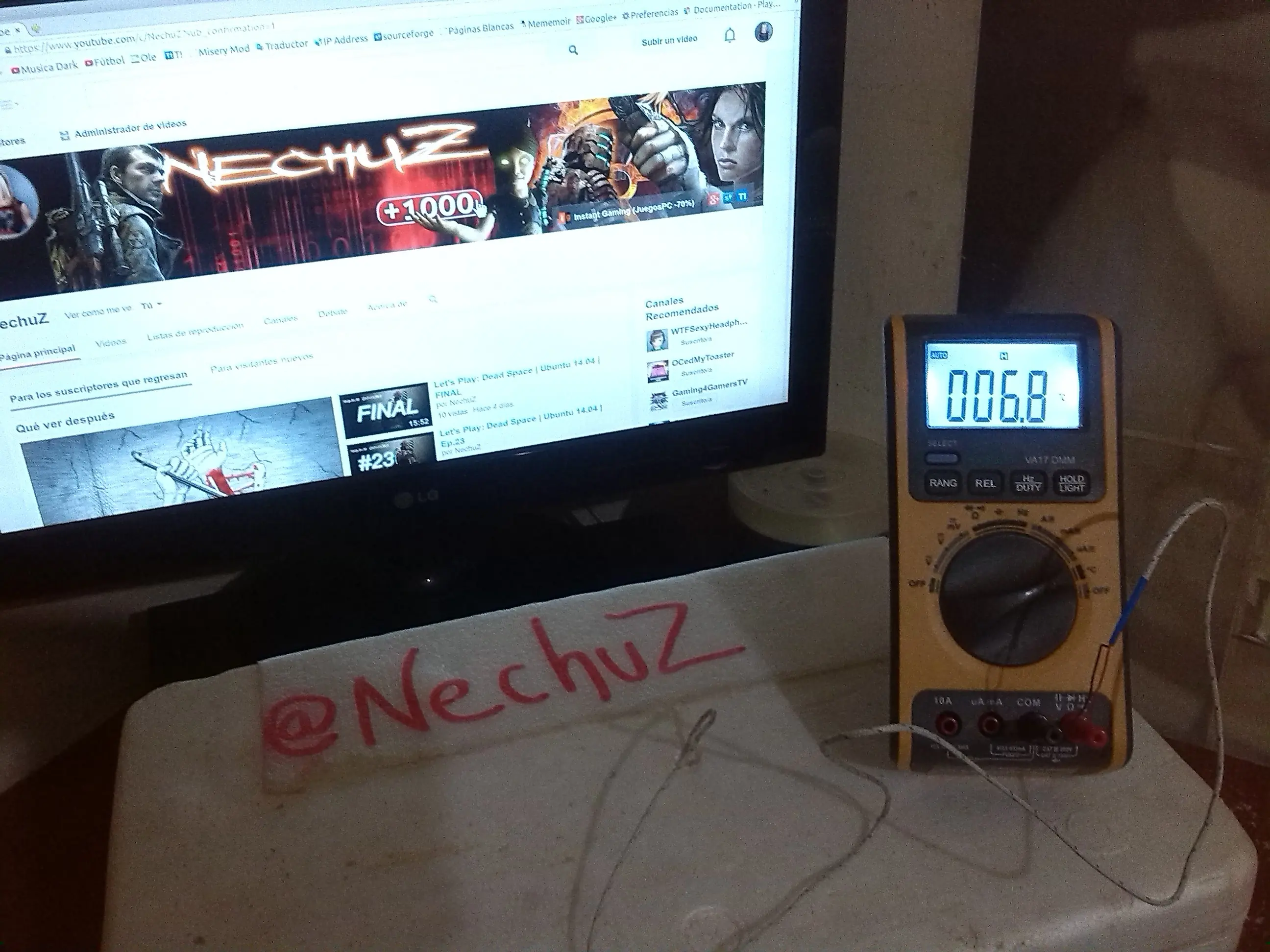

Ya en marcha hice un pequeño agujero en el medio de la tapa para pasar el sensor de temperatura del tester, de paso aproveche para certificar mi nuevo juguete
Vale recordar que este es el primer prototipo, por lo que la estética que tiene no es lo mejor, por el momento lo único que me interesa es que funcione bien y de hecho lo hizo.
Espero que les haya gustado el post y será hasta la próxima
Les dejo un video del susodicho en funcionamiento
Esta es mi idea para el segundo prototipo en el cual mejoro la ubicación del para obtener una mayor superficie fria expuesta, con el primer intento llegue a una temperatura de +4°, con el proximo mi objetivo es llegar a 0° o si es posible ir más abajo
Che, sobre las celdas peltier (léase "peltiér", y no "péltier", el tipo era francés, no yanqui) con 3,3 volt no esperes obtener frío. Tenés que usar una de 136 watts por lo menos, eso sí, limitale la potencia con un circuito PWM, no la dejes llegar a 136W porque se vuela muy facilmente y salen como 400 mangos. Además es imprescindible ungran disipador del lado de afuera, (con ventilador preferiblemente) para evacuar la gran cantidad de calor que produce: el calor que absorbe la otra cara más el …
@NechuZ chingon hermano, hasta qu e veo algo en taringa que me late, esto es lo que la banda deberia postear
A@Anónimo4/29/2015+1-0
esta espectacular, yo estaba en planes de hacer una parecida pero con la conservadora de plástico, te sugiero a futuro probá colocarle HIELO SECO como el que usan los heladeros para poder tomar tu manaos bien helada, y de paso te dura mas tiempo saludos...
A@Anónimo4/28/2015+0-0
en vez de congelante comprate un par de placas peltier de las que se usan en los mini cooler.
A@Anónimo4/28/2015+1-0
ya que hay circulacion forzada del aire dalo mismo
A@Anónimo4/28/2015+1-0
Muy buena idea, te felicito!!!
A@Anónimo4/28/2015+0-0
Muchas gracias, esta muy interesante y practico, adelante y éxitos
A@Anónimo4/28/2015+2-0
hola...la verdad...muy bueno lo tuyo..lo guardare..para referencia y cuando tenga tiempo...lo llevare a la practica...mchas gcias..x el aporte...dde ya te digo....te estan buscando los fabricantes de heladeras...y van x tu cabeza...!!!...te felicito....cuidate...te envio un saludo...!!
A@Anónimo4/28/2015+0-0
Son estas las que hablo, creo que le entran hasta 4 botellas 3/4
A@Anónimo4/28/2015+0-0
El mejor sistema es el de las mini-bar para autos... Funcionan con un cooler y 2 disipadores, la contra es hay que saber como calcular el tamaño de los disipadores segun el tamaño de la conservadora y que son relativamente lentas para enfriar
A@Anónimo4/28/2015+1-0
Hola! Las luces solo se encienden cuando se abre la tapa y cuando viajas de noche son realmente útil y respecto a la temperatura, créeme que ese ventilador marca una gran diferencia, en especial en la cantidad de congelante que tenes que utilizar. Saludos y gracias por comentar
A@Anónimo4/28/2015+0-0
Es una excelente idea aprovechando cosas que tenemos tiradas por ahí .. Varios experimentaron reemplazando el congelante por una celda Peltier permitiendo tener la temperatura deseada todo el viaje, inclusive hielo. Tener en cuenta que cada celda Peltier funciona con unos 3.3 a 3.5 V.10 A. por lo que hay que poner 4 en serie ó alimentar 1 con alguna fuente Switching .. Si al auto le cambias los faros de filamento de posición y patente por Leds quedaría compensada la potencia consumida.
A@Anónimo4/28/2015+0-0
se ve lindo.... pero la hielera con el congelante mantiene la misma temperatura, el cooler y las luces son pura facha y elevan la temperatura, creo que la idea era para un aire acondicionado-casero , mas que una heladera.igual se agradece el aporte... +5
A@Anónimo4/28/2015+2-0
Había pensado en eso, pero la idea incluye tener que gastar en materiales jajaja...Gracias por pasar
A@Anónimo4/28/2015+1-0
Hola! calcula + o - 5hrs, pero eso puede variar bastante. Hay que tener unos cuantos factores en consideración: Temp.ambiente, de cuantas veces abras la tapa y durante cuanto tiempo, como así también el groso del tergopor y el tamaño del congelante...Gracias por comentar, Saludos
A@Anónimo4/28/2015+1-0
Muy bien!!Te tiro un tip: googleá "thermoelectric cooler" ó "peltier" ;-)
A@Anónimo4/28/2015+0-0
consulta cuanto te duro la temperatura??
A@Anónimo4/28/2015+0-0
Enfría muy bien, esta foto la tome a los 5 min.aprox. luego de haberla puesto en marcha. Llegó hasta los +4°
A@Anónimo4/28/2015+1-0
che, boludo, está genial!! Y no es inteligencia colectiva, es individual. Pd: enfría?
A@Anónimo4/28/2015+1-1
Gracias por el comentario! Realmente alienta a seguir
A@Anónimo4/28/2015+2-1
Muy bueno, lo diseñaste , lo hiciste, funciona y lo compartis, van mis puntos.
@NechuZ Gracias a vos por comentar las pruebas que hiciste... Si alguna vez se me ocurriera hacer algo asi, hubiera hecho como te lo plantee, gracias por aclara. Te deje hoy +10
A@Anónimo4/27/2015+0-0
jajaja Gracias Walter
A@Anónimo4/27/2015+4-0

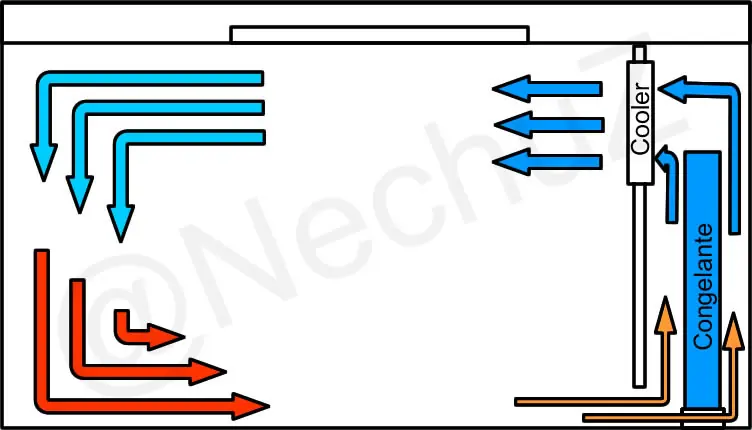

No es para nada incorrecto lo que dices, de hecho las heladeras carniceras funcionan de esa forma, en tanto que las no frost funcionan de la misma manera que mi diseño, probé de las dos formas y esta funciona mejor ¿Por que? por que cuando el aire frío sale por arriba se esparce de forma pareja sobre las latas que hay dentro, pero, si sale por abajo solo las latas de la primera y segunda fila se mantienen bien y con las de atrás no, he visto una diferencia de hasta 3°. Gracias por tu comen
