Instalar Aire Split y no morir en el intento

Lo primero que voy a explicar es que me decidí a hacerlo yo mismo ya que los presupuestos que pasan los "técnicos instaladores" me parecen UNA LOCURA, estamos hablando de hoy 22-02-15 de valores como mínimo de $2000 pesos argentinos y en algunos casos hasta $3500 pesos argentinos, por hacer algo que siendo sincero no es para nada difícil y que con los materiales que necesitamos no gastamos más de $1000 pesos argentinos.

No quiero herir los sentimientos de los instaladores, ellos tienen todo su derecho a cobrar lo que crean que vale su trabajo, pero para mi se están zarpado y por eso me decidí a hacerlo yo mismo.

Cave aclarar que es muy pero muy importante tener herramientas ya que sino algunos procedimientos no vamos a poder llevarlo a cabo de manera correcta, por lo tanto vamos a empezar con lo que según mi experiencia necesite:



Voy a ir diciendo por color que herramientas son:[/align]

• ROJO:
• Llave francesa tamaño mediano, pueden ser dos iguales o combinarla con la otra llave, da igual porque lo que necesitamos son dos llaves.

• AZUL:
• LLave de torque, es importante esta herramienta para colocar las ménsulas (las que sostienen la condensadora exterior) si esta herramienta no vamos a poder sujetar de manera correcta dichas ménsulas, traten de tener esta herramienta con varias boquillas.

• VERDE:
• Llave L o Alen, son unas llavecitas en forma de L que la vamos a necesitar para abrir las válvulas del gas del aire acondicionado, vienen en varios tamaños y los equipos no siempre usan el mismo tamaño, por lo tanto tengan o traten de conseguir varios tamaños.

• NARANJA:
• Destornilladores, tengan a mano varios, los "phillips" "estrellita" en fin, traten de tener varios a mano.

• NEGRO ( IMPORTANTE TENER ESTE JUEGO DE HERRAMIENTAS)
• Esto se llama aborcadador + cortador de caño, estas herramientas son importante tenerlas ya que sin ellas no vamos a poder hacer NADA, traten de conseguir el kit que vienen las tres cosas, sino la tienen hay kits a partir de los 250$

Además de estas herramientas que puse vamos a necesitar agujereadora, tarugos, tornillos tirafondos y mechas para pared, cómo sabemos cuales son para pared, acá te explico:

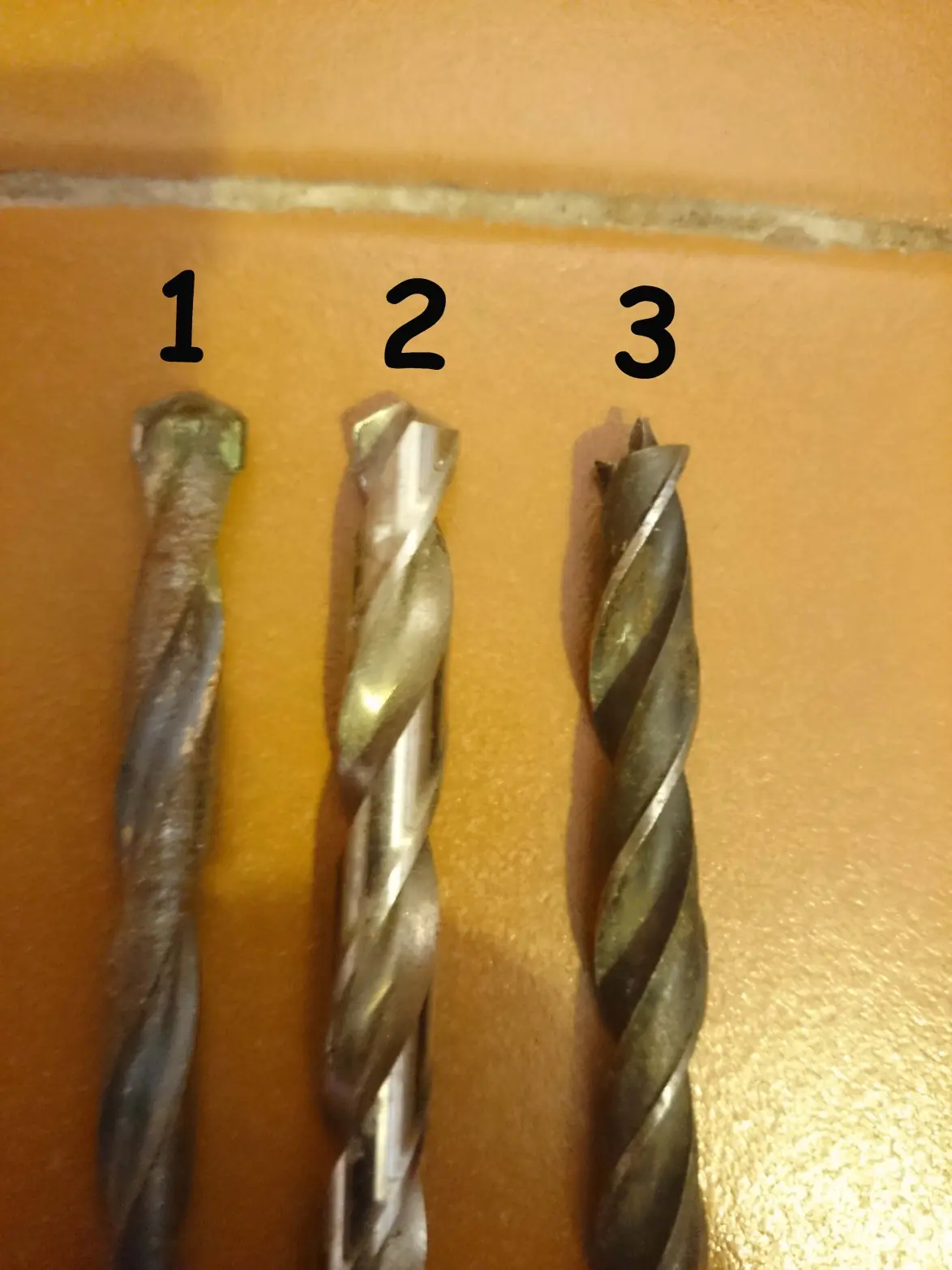

La mecha primer mecha cuya punta se asemeja a una "casa" son mechas para pared, la número 2 cuya punta es puntiaguda es para hierros y la 3 cuya punta es un pinche es para madera. Nosotros vamos a usar la NUMERO UNO.



Ahora les paso a explicar los materiales que necesitamos para la instalación del aire acondicionado, algunas fotos se ven masomenos porque en un momento habia muchísimo sol y no me di cuenta de las fotos, en otras se me olvido sacar fotos pero les explico igual todo con algunas fotos de internet:

• CAÑOS DE COBRE

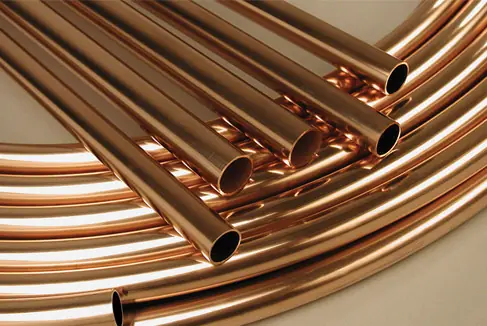

Estos caños se venden en ferreterias o casas de insumos para refrigeración (de echo casi todos los materiales se compran en el mismo comercio) cuanto van a necesitar? por lo general eso lo van a tener que planear ustedes a partir desde donde quieren tener el aparato interior y donde el exterior, por lo general más de 4 mts en una instalación estandar no se usa, recuerden siempre agregar un metro extra por las dudas, la pregunta que se hacen es QUÉ MEDIDAS DE CAÑO? muy fácil, el equipo interior en la parte de atras ya trae dos caños con sus tuercas, ustedes saquen esas tuercas y llevenla al comerció y con esas tuercas compran los dos caños que necesitan, en mi caso compre 3 mts de caño de 1/2 y de 3/4 ya que las tuercas que trajo el equipo interior eran estas dos:

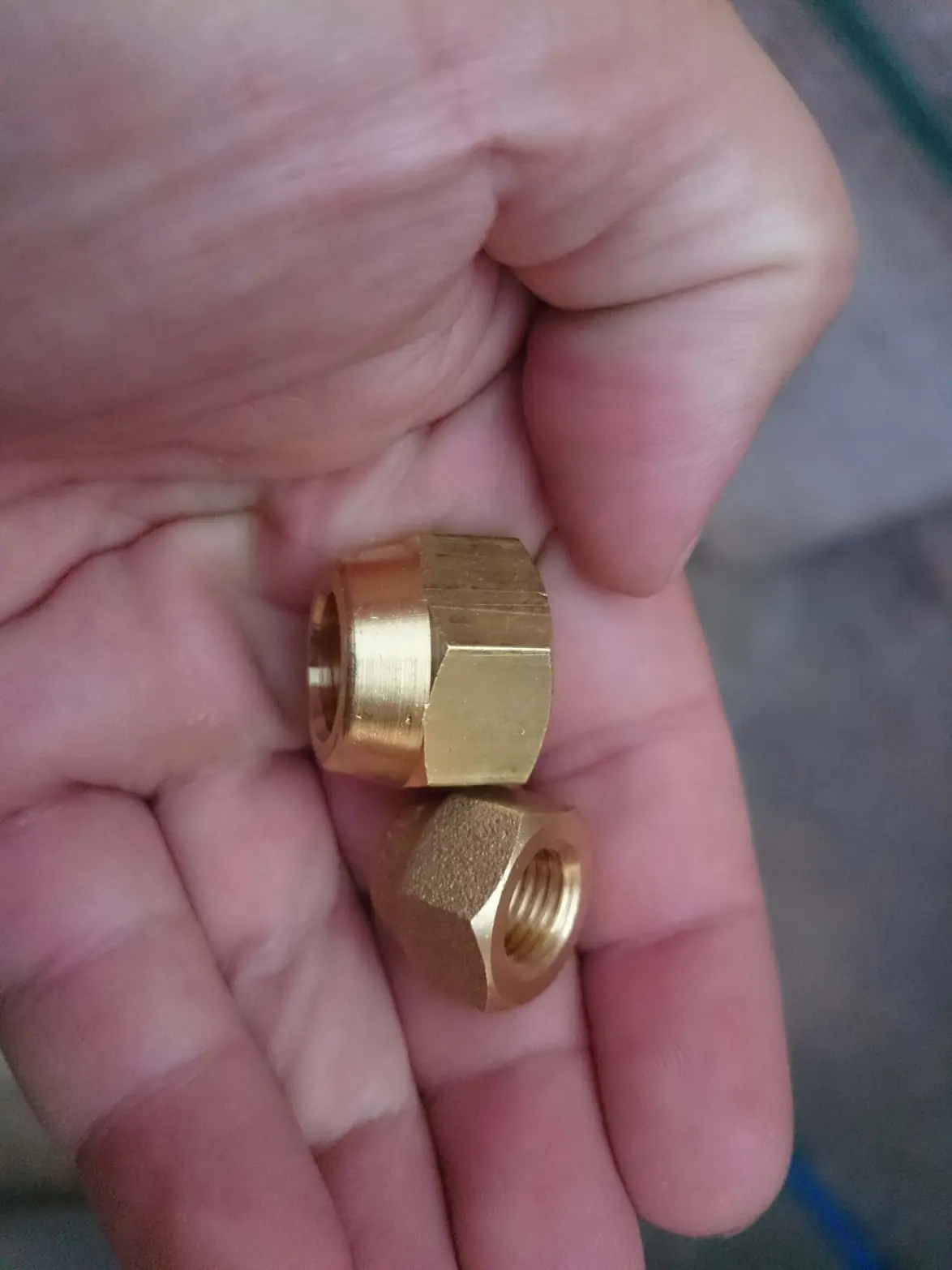

recuerden comprar por las dudas 2 tuercas de cada medida por las dudas.

• GOMA AISLANTE

Esta goma se usa para recubrir el caño de cobre, vienen en varios colores, espesores, compren la misma cantidad que de caño, recuerden que tienen que ser para ambos caños.

• MANGUERA DE DESAGÜE

Esta manguera es para que el agua que expulsa el equipo interior y exterior, cuanto mts necesitan? lo tienen que calcular ustedes ya que necesitan un tramo para la unidad interior y otro para la exterior, yo compre 6 mts (la medida la pueden sacar ya que con el control remoto y manuales viene un codito de plástico que es el que va en la unidad exterior, con esa medida pueden comprar la manguera correcta) y de paso compren un codo triple de la misma medida de la manguera, dsps les explico para qué será.

• CINTA AISLANTE:

Esta cinta sirve para recubrir los caños con su goma aislante, vienen de varios colores y con pegamento y sin pegamento, cualquiera de las dos va a servir, con una sola basta, si quieren compren dos, total no es muy cara.

• MENSULAS:

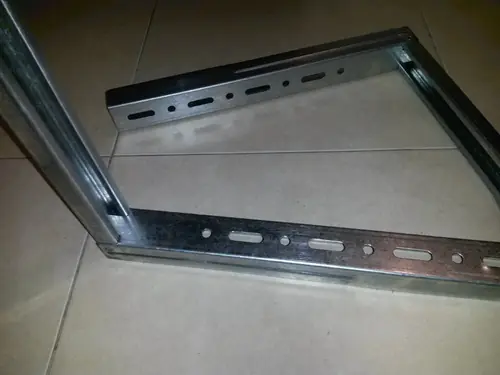

Estas sirven para sostener la unidad exterior, traten de comprar de buena calidad ya que sino la unidad exterior se puede caer, obviamente compren dos y diganle al vendedor que es para un equipo de tantas calorias, también compren tornillos tirafondos y tarugos de la medida que sea necesario según el diámetro de los orificios que traiga la ménsula.

• Por ultimo, una bolsita de presintos, no hace falta foto.

Les comento que en todo esto que compre no gaste más de $800 pesos argentinos contra los $2000 que me cobraba un técnico.



Ahora que ya sabemos que herramientas y materiales necesitamos, vamos manos a la obra:

La unidad interior trae consigo un soporte que es el que irá amurado a la pared y es el que sujetara dicha unidad, este soporte se debe amurar con tarugos y tirafondos, por lo general el split ya trae estos materiales, sino compren un par teniendo en cuenta el diámetro de los orificios del soporte, asi que agarren una agujereadora, ponganle una mecha del mismo grosor que el tarugo y amuren el soporte como acá lo hice yo.

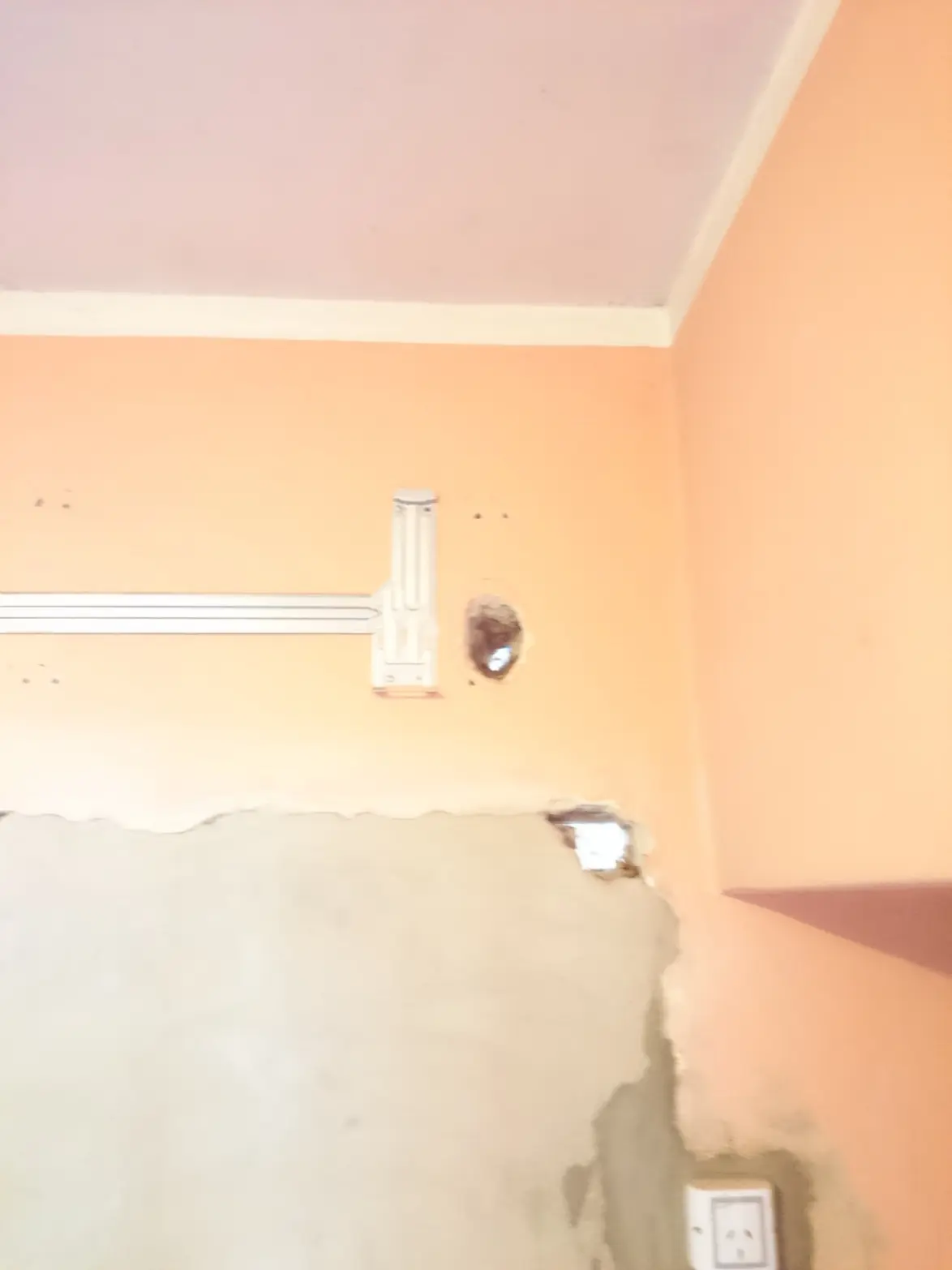

como veran al lado hay un orificio en la pared ya que por ahi sacare los caños de cobre, los cables y el caño de desague de la unidad interior, traten de medir bien asi pueden colocar todo sin problemas y recuerden que este orifico no debe estar de manera tal que los caños queden elevados, sino todo lo contrario, deben estar inclinados para abajo, sino por ejemplo el desagüe no correria y el agua volveria para atras y caeria por la pared interior o le podría ocasionar algun problema a la unidad interior.

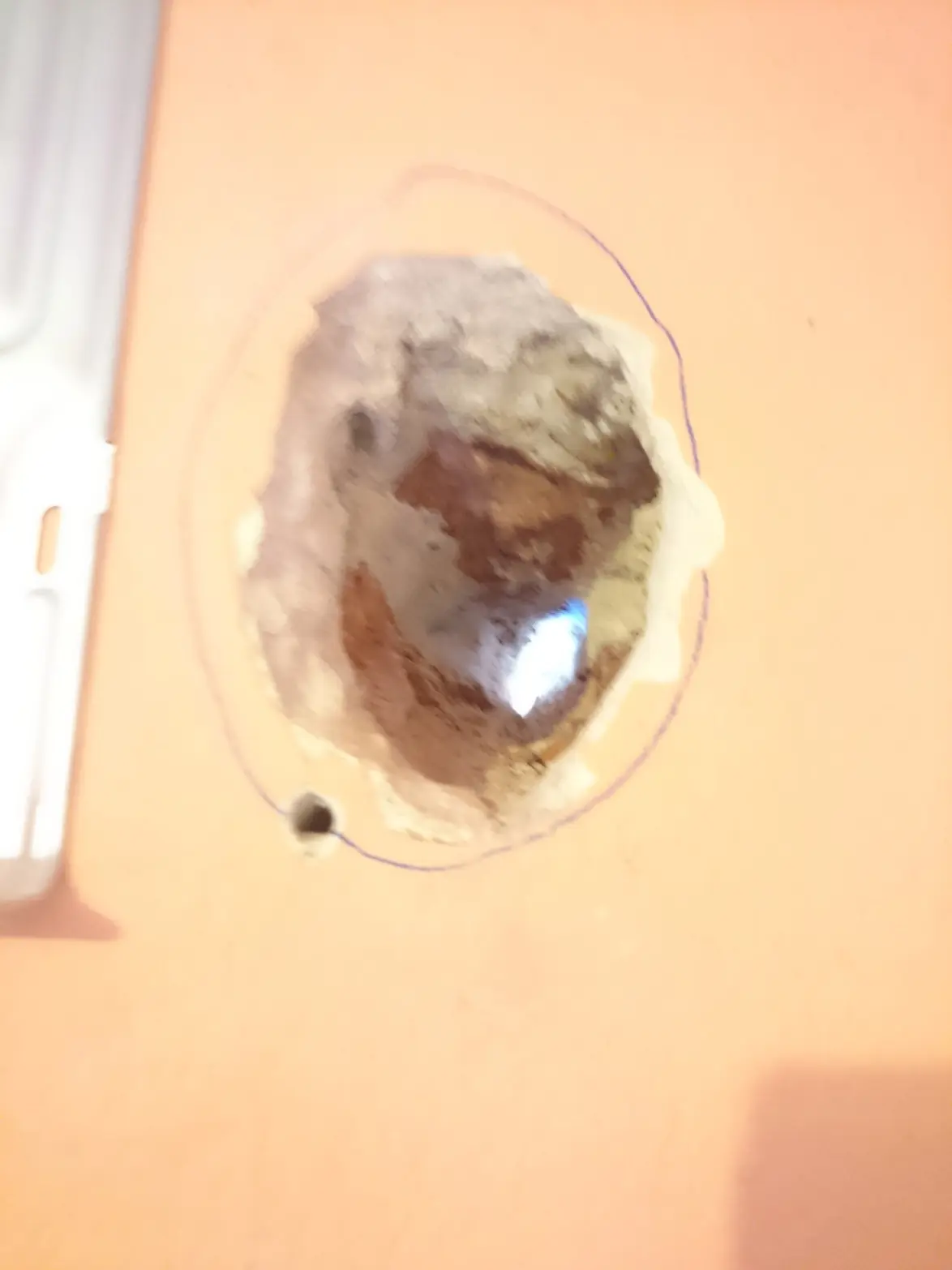

Nueva DATA: El orificio yo lo hice con algunas mechas, maza y corta fierro pero es más fácil si usan una mecha tipo copa, yo no la compre porque no sabia que existian para pared, si para madera pero bueno, esta en ustedes el cómo hacer el orificio de salida de los caños.

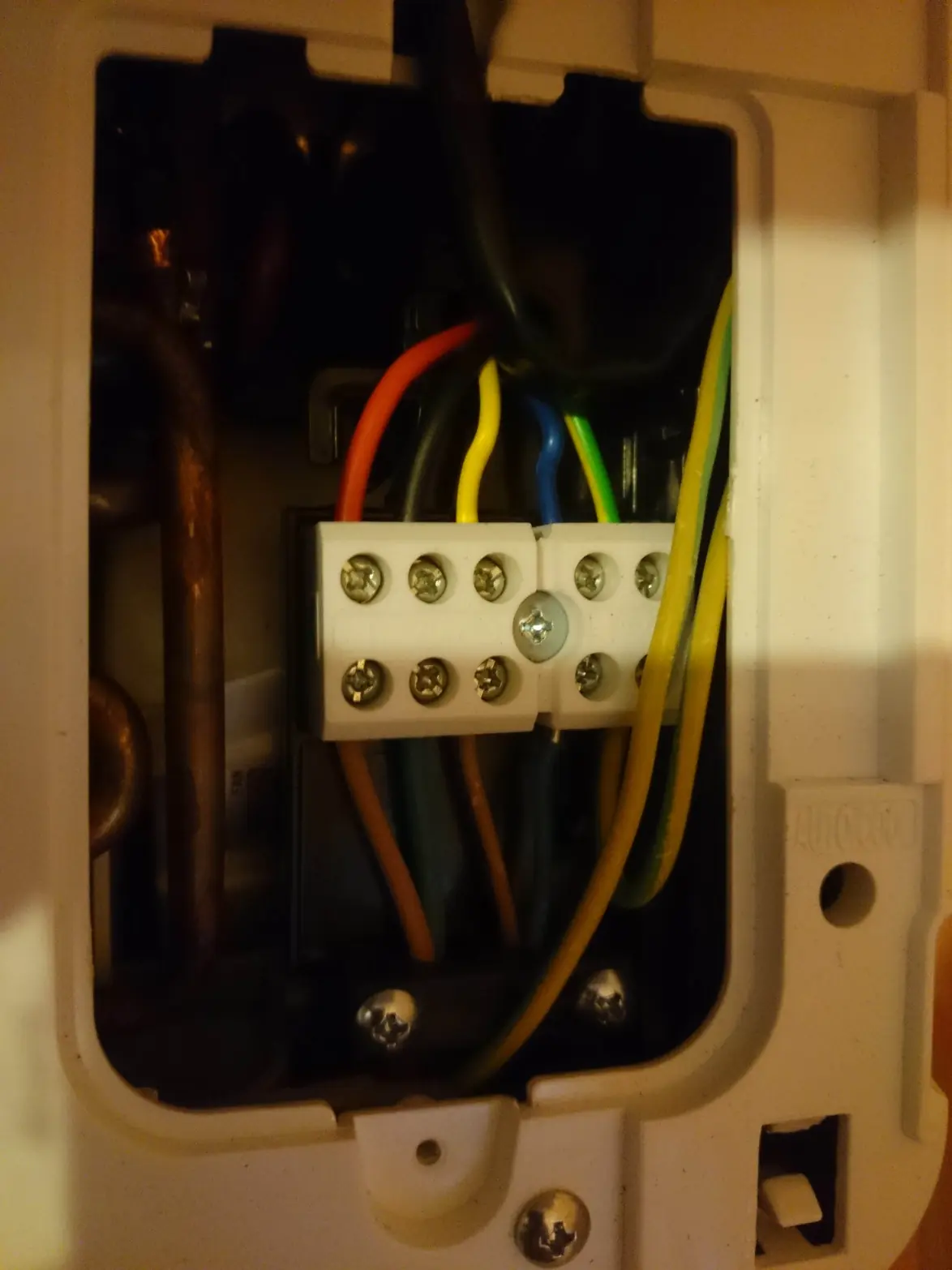

Antes de colgar la unidad interior en el soporte es importante conectar los cables de dicha unidad que también ya vienen con el split, asi que levantamos la tapa delantera de la unidad interior y en un rincon vemos este panel, que vamos a conectar los cables según la numeración que sea, por lo general los cables ya vienen con los números asi sólo tenemos que poner cada cable con el número que corresponda en el panles que tambíen viene con los números:



En la foto no se ven los números en el panel, pero están ahi

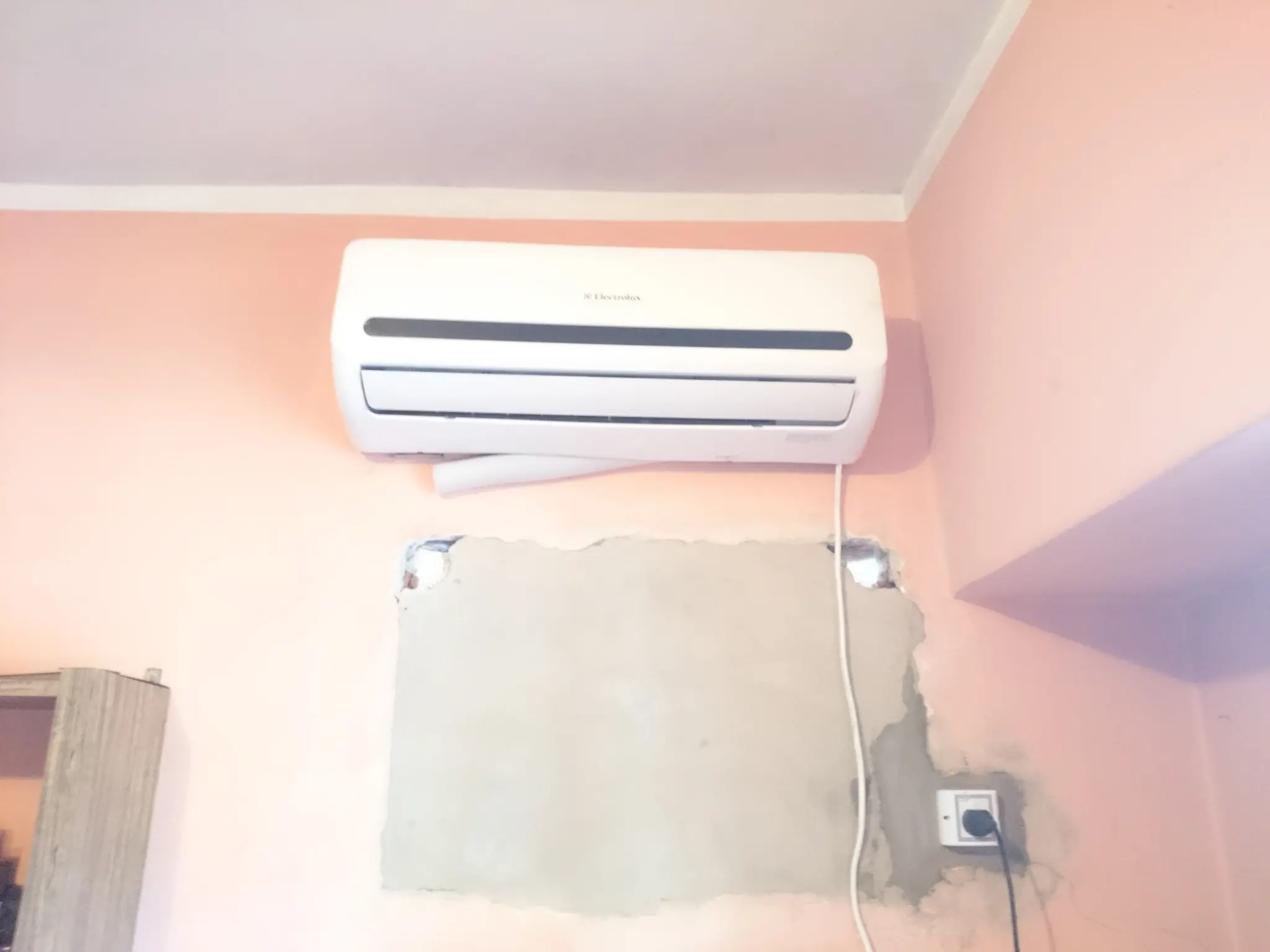

Ahora si, colgamos la unidad interior en el soporte y sacamos los caños y cables por el orificio que hicimos:



PD: abajo se ve un caño blanco, no me di cuenta que me olvide de sacar el caño de desagüe asi que levante la unidad y lo saque para afuera.

PD2: abajo se ven dos orificios, esos no le den importancia, eran de otra cosa y bueno, luego los tapo pero no tiene nada que ver con la instalación.

Hasta acá ya tenemos la primer parte lista, ahora vamos a ir al exterior donde se viene la parte quizás más compleja, acá vemos como salieron los caños y los cables de la unidad interior

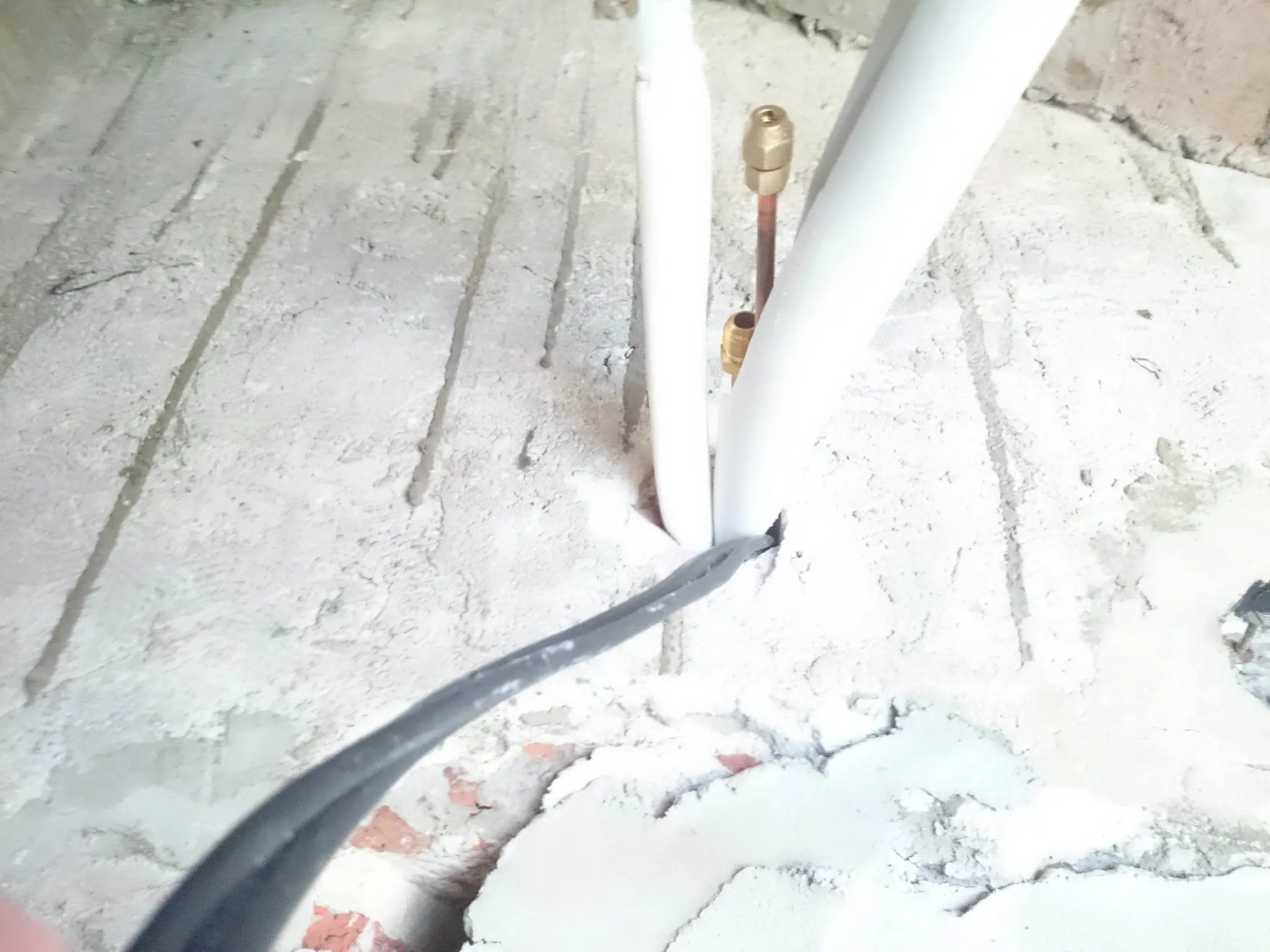

Los cables y caños tanto de cobre como de desagüe quedan en la parte exterior asi:

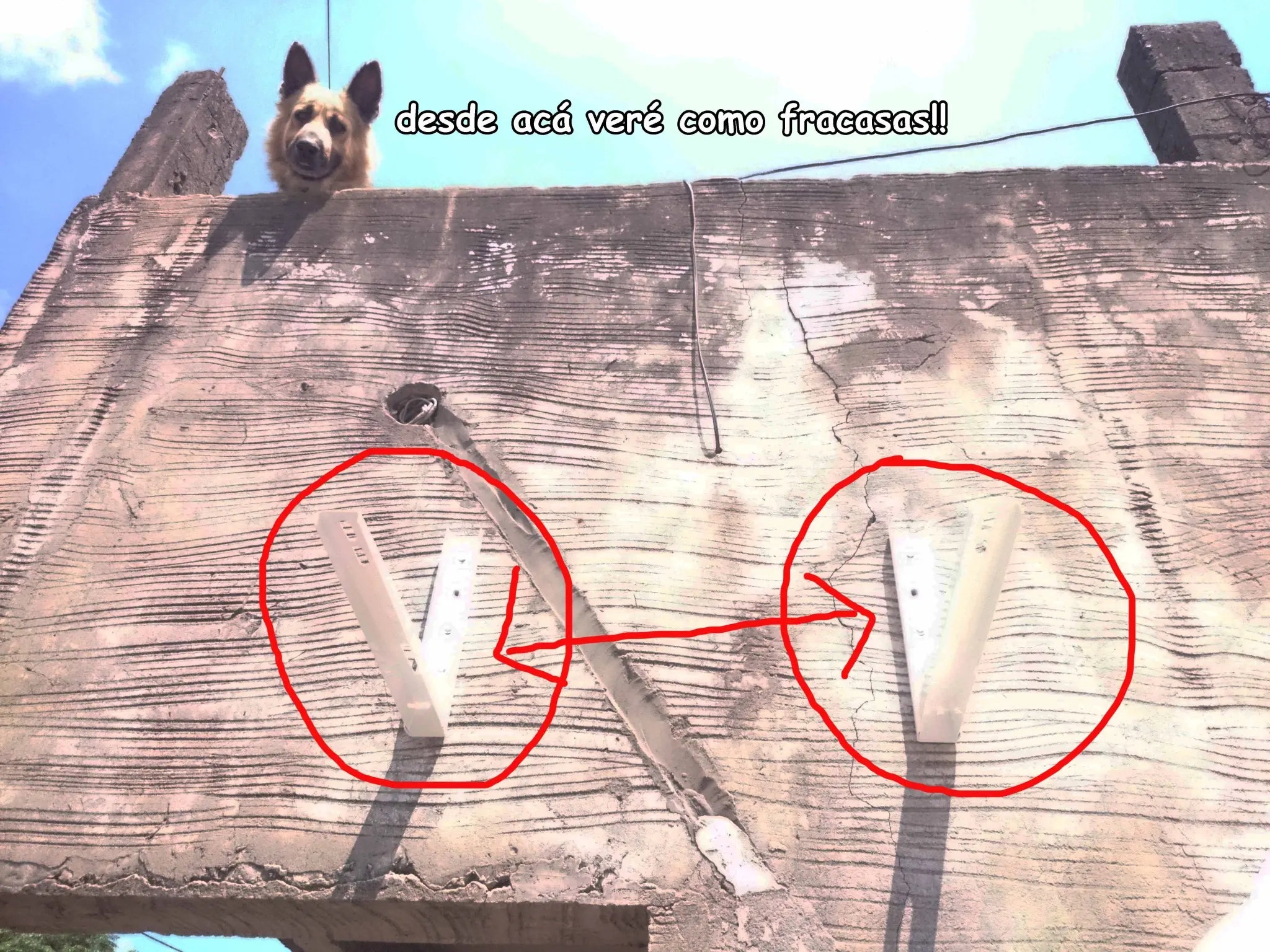

Vamos a dejar los caños en stand by por ahora, porque tenemos que pasar a colocar las ménsulas, asi que lo que vamos a hacer es medir "las patas de la unidad exterior" en cuanta distancia hay una de la otra, sabiendo esto vamos a poder saber a que distancia tienen que estar las ménsulas amuradas, una vez que sepamos, marcamos en la pared y con ayuda de un nivel nos aseguramos que va a estar en "regla" la futura amuración, asi que agarramos agujereadora y empezamos, recuerden que la mecha de deben usar tiene que ser de pared y de la medida de los tarugos, una vez que tenemos todos los orificios hechos, vamos a amurar las ménsulas con ayuda de LA LLAVE DE TORQUE que tiene que tener la boquilla del tornillo tirafondo, en mi caso quedo asi:



Tuve que ponerle un filtro a la foto ya que había muchísimo calor y la foto salio muy blanca, recuerden que hay un paso que no conte todavía, porque vieron que los caños del interior estaban en un lado y la ménsula está afuera, como es posible esto? más adelante les cuento...

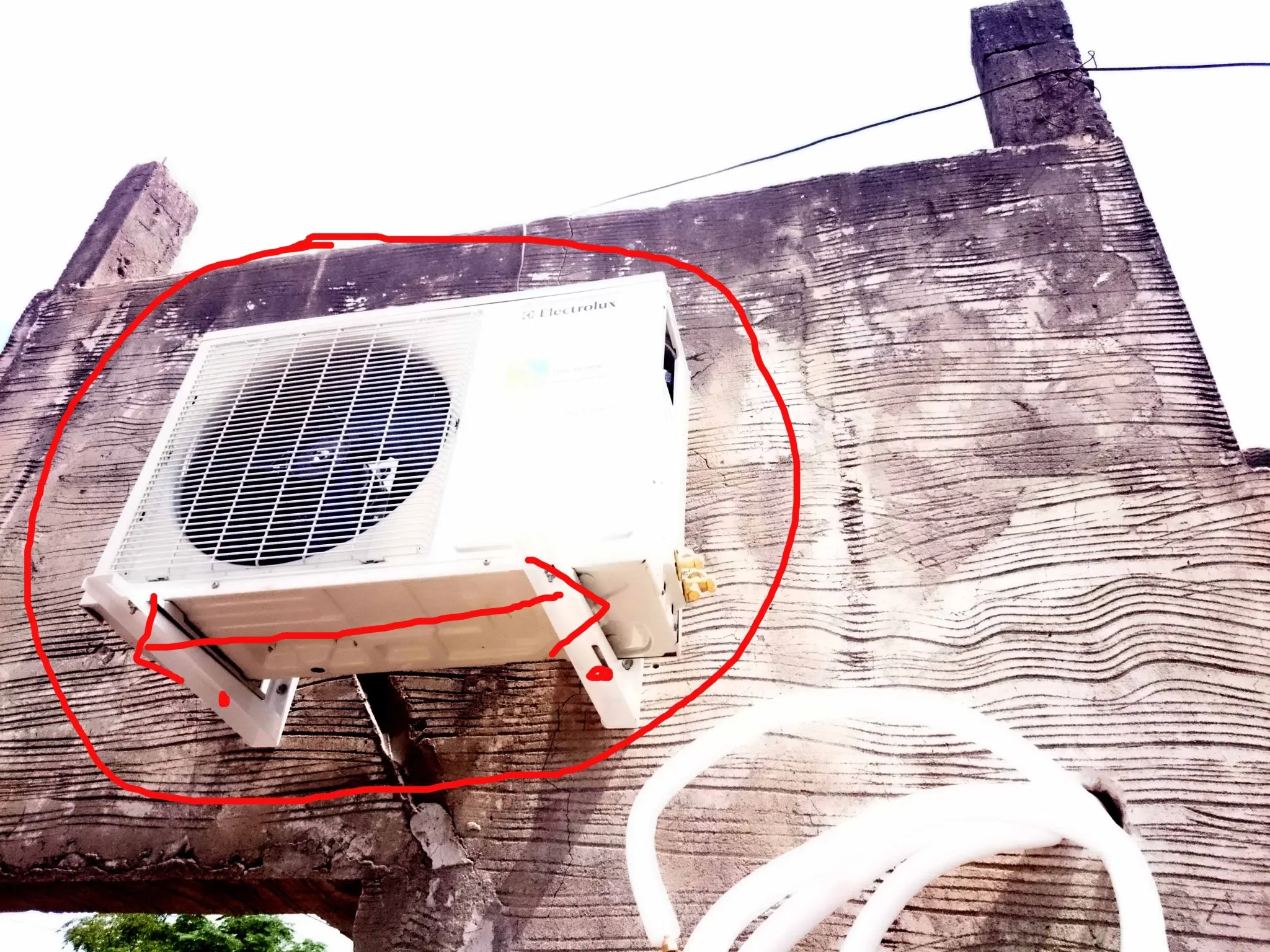

Ahora con ayuda de unos caballetes, o escaleras y otra persona tenemos que subir la unidad exterior y colocarla sobre las ménsulas, este paso haganlo con cuidado ya que si la unidad se cae CHAU SPLIT, una vez que colocaron la unidad asegurense que la ménsula aguante el peso, una vez que estan seguros, atornillan a la unidad por la parte de abajo y listo.



Ok, ya estamos casi terminando con la instalación, ahora pasamos a los caños, en este caso vamos a empezar a realizar las boquillas de las puntas de los caños, asi que agarramos cualquiera de los dos y empezamos:

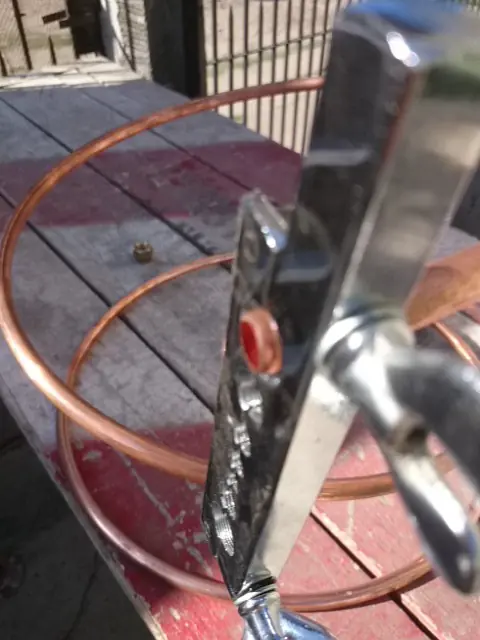

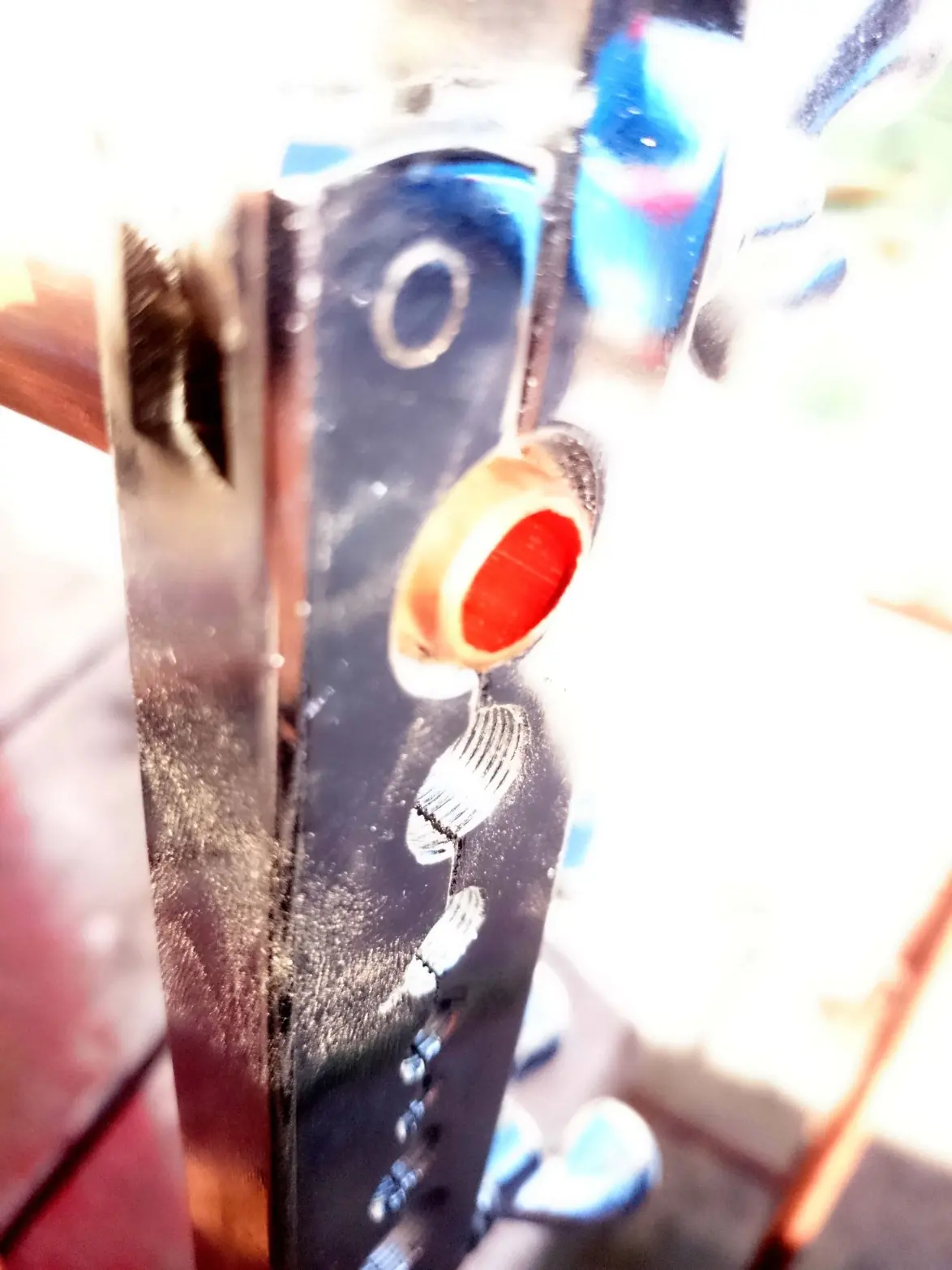

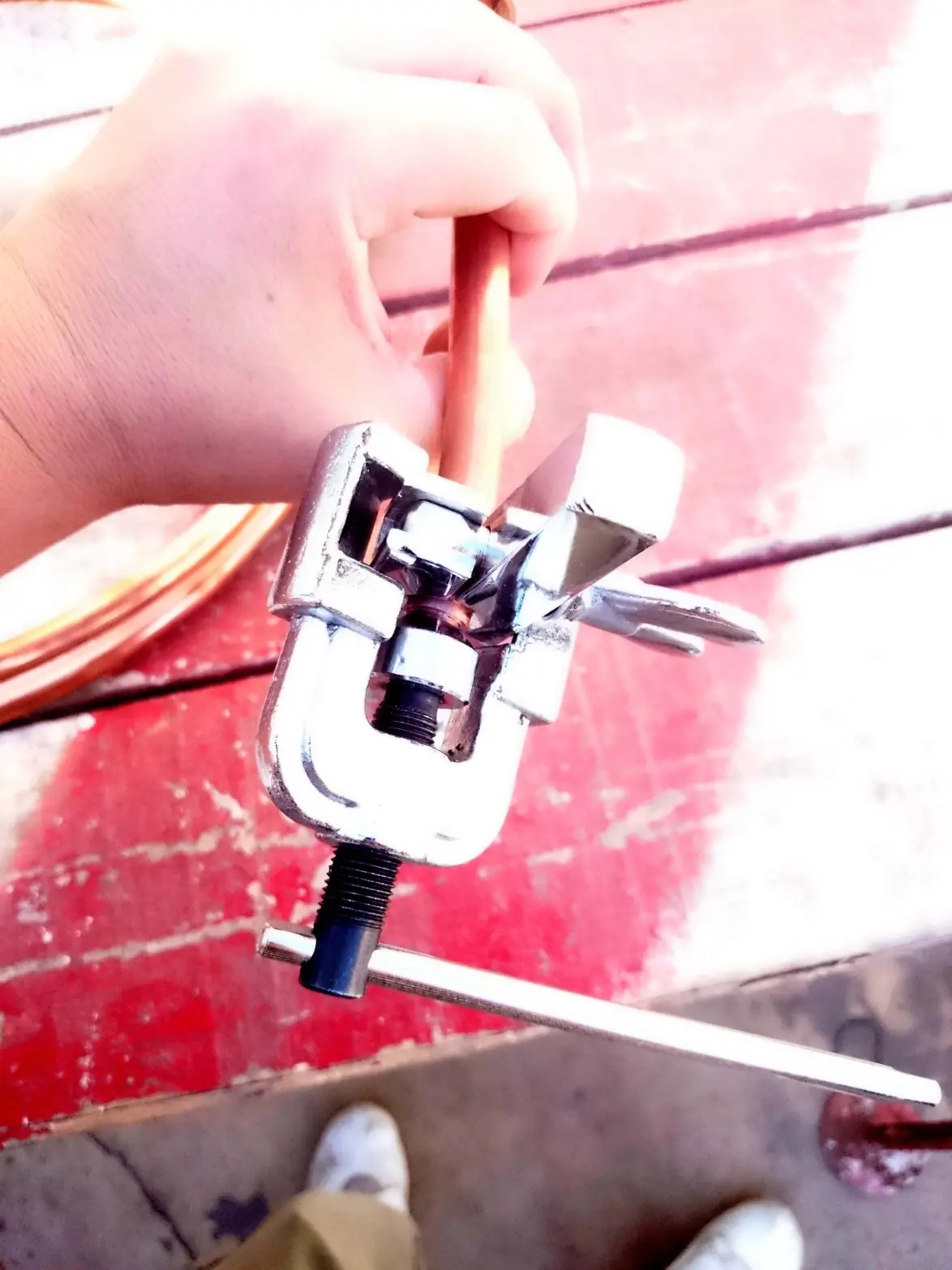

Primero agarramos el caño y le ponemos la goma aislante, una vez echo esto, le ponemos una de las tuercas y comenzamos a abocardar, para eso vamos a usar la herramienta para abocardar que les comente en la lista, y lo que hacemos es agarrar la punta del caño, ponerla dentro del orificio de la bocarda que corresponda, en este caso es el orificio de 1/2" ya que el caño es de ésta medida(RECUERDEN POR FAVOR ANTES DE HACER ESO PASAR LA TUERCA)





Una vez que tenemos el caño dentro de la bocarda nos tenemos que asegurar que la punta del año salga un poquito del orificio, luego tomamos la otra herramienta, la trabamos y empezamos a girar para hacer la boquilla...



una vez que vemos que ya no podemos girar más, ahi paramos sino podemos dañar la boquilla y comenzamos a desajustar y luego sacamos el caño con la boquilla lista, hacemos este paso para el otro caño también, pero recuerden sólo hacer una punta de cada caño, la otra la hacemos dsps

el resultamos que tenemos tiene que ser este y que ustedes vean que la boquilla es perfecta:

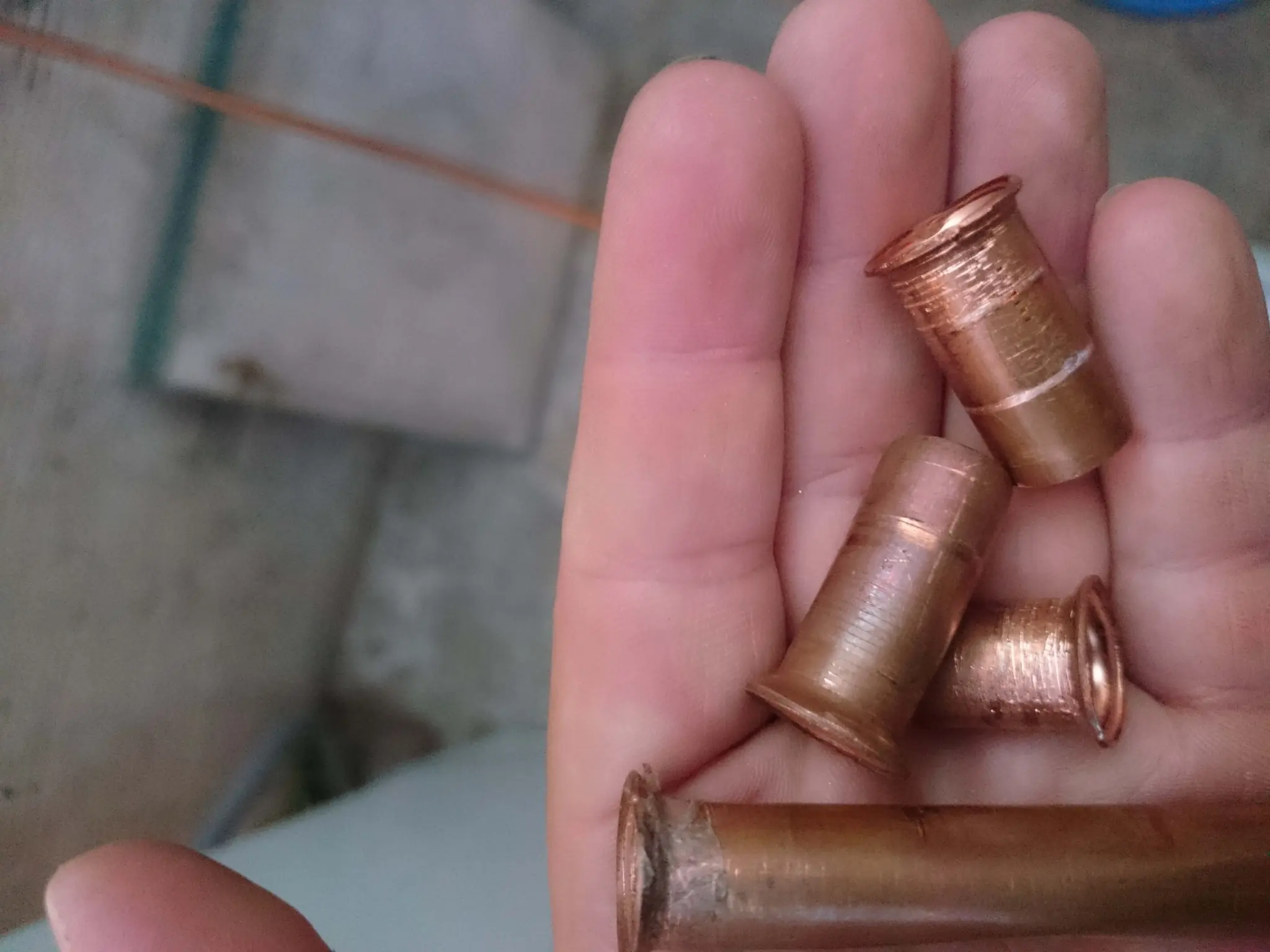

Si la boquilla salio mal, por ejemplo quebrada, doblada, astillada, hay que cortar el caño y hacerla de nuevo, tiene que ser perfecta, a mi me paso y tuve que hacer este procedimiento unas cuantas veces

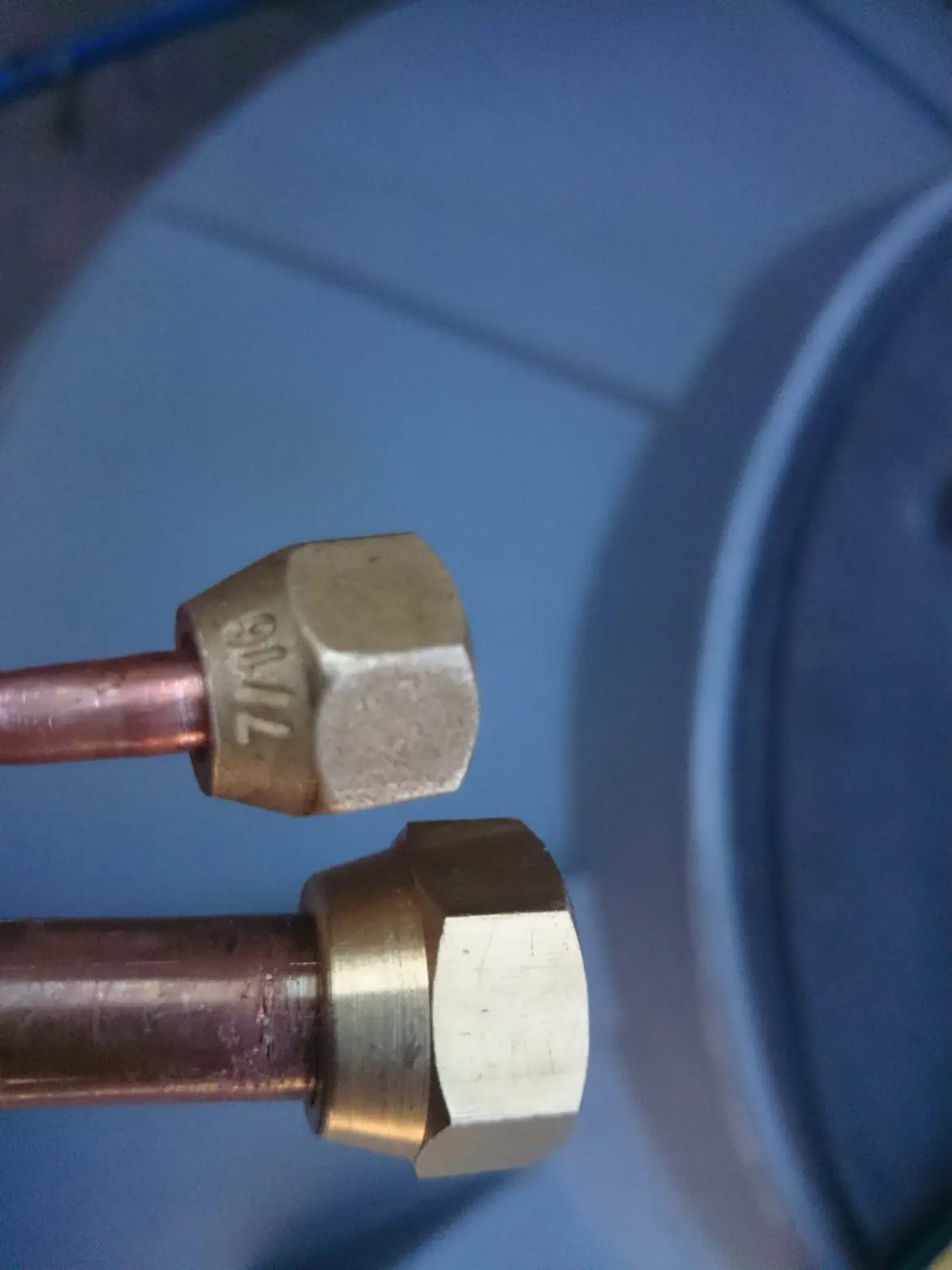

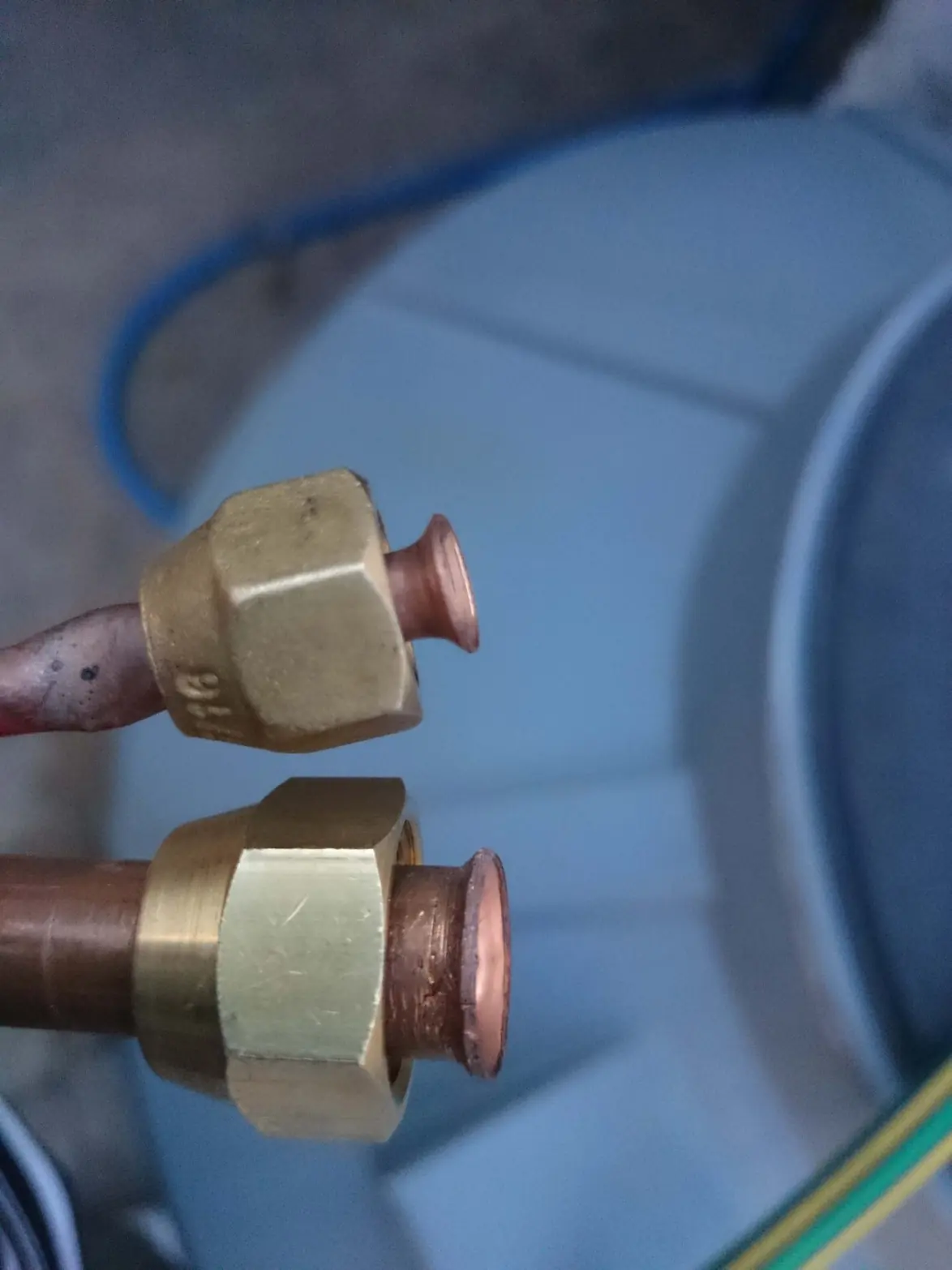

Acá vemos como el caño quedo con la boquilla perfecta y con sus tuercas



perfecto, ahora vamos a proceder a conectar la primer parte de los caños a la unidad exterior, por lo tanto nos subimos a una escalera y comenzamos...

Quitamos los tapones que trae la unidad exterior y corremos la tuerca de los caños y nos fijamos que la boquilla encastra perfectamente con el pico de la unidad exterior, una vez que veamos que va bien, empezamos a ajustar la tuerca con la mano, si va bien es que esta perfectamente encastrada, una vez que con la mano no podemos más, usamos la llave francesa y ajustamos lo más que podamos, hacemos lo mismo con ambos caños...


Por desgracia, ese paso no lo capte, pero dejo foto igualmente como quedaron... dsps uso la misma foto para explicar otro procedimiento

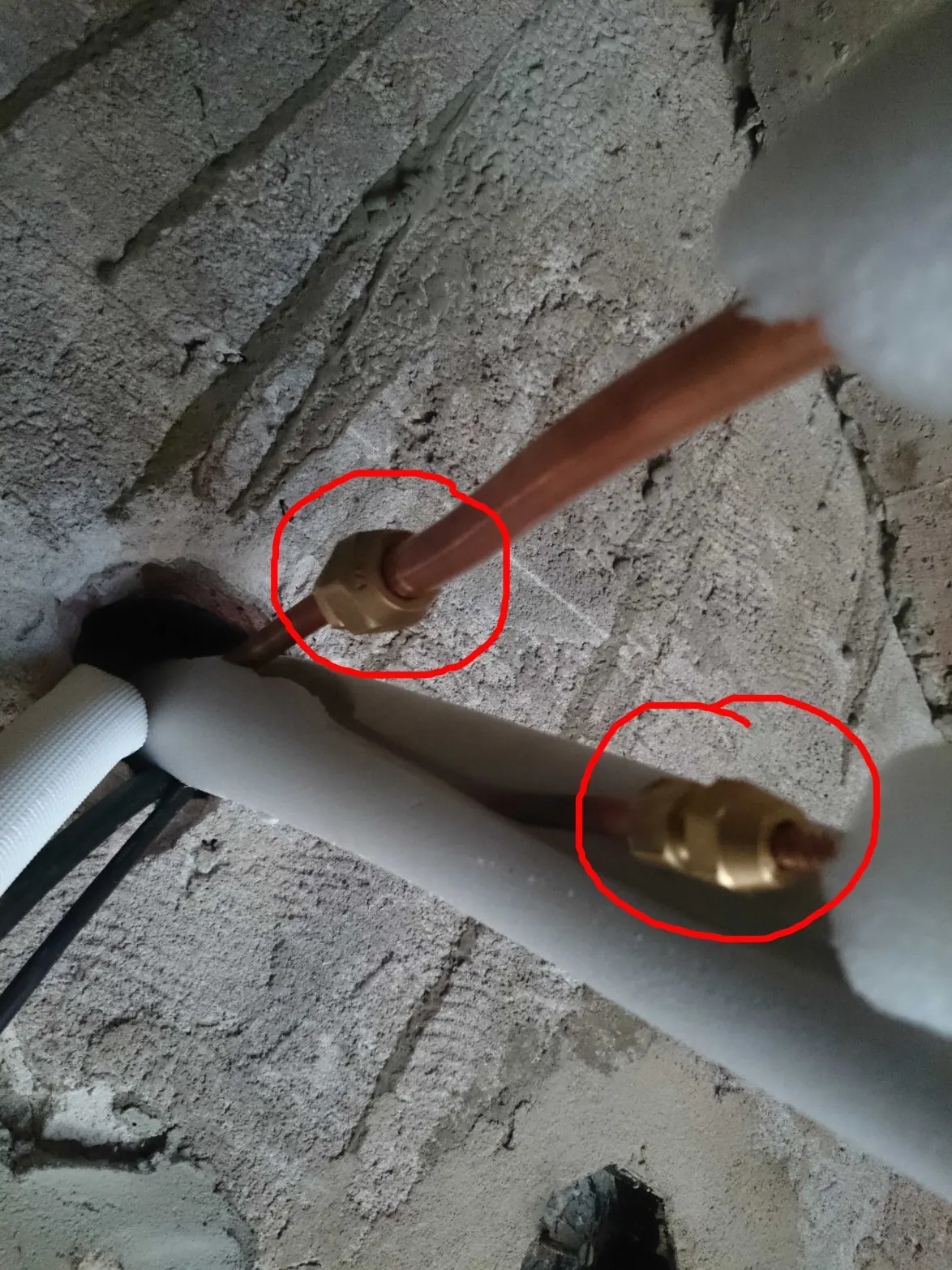

Ahora que ya tenemos una parte conectada a la unidad exterior, tenemos que pasar a conectar la otra parte al extremo que quedo de la unidad interior, recuerden que habiamos hecho un orificio en la pared y sacamos todo afuera, bueno en mi caso tuve que hace otro orificio en otra pared ya que la instalación si o si tenia que pasar por un lavadero, sino me era imposible colocar el split, por eso anteriormente les dije que hay un paso que no les conte... basicamente es lo mismo, porque la onda es conectar los caños que quedaron sin boquilla con los caños que salen de la unidad interior, entonces procedemos a hacer lo mismo que hicimos antes, ponemos las tuercas en las puntas de los caños y abocardamos nuevamente los dos caños, cuando se aseguren que las boquillas son perfectas, procedemos a ajustar las tuercas de los caños a las puntas de los caños de la unidad interior con ayuda de dos llaves francesas, recuerden que el movimiento para ajustar es como si usaramos una tijera y nos tiene que quedar esto:

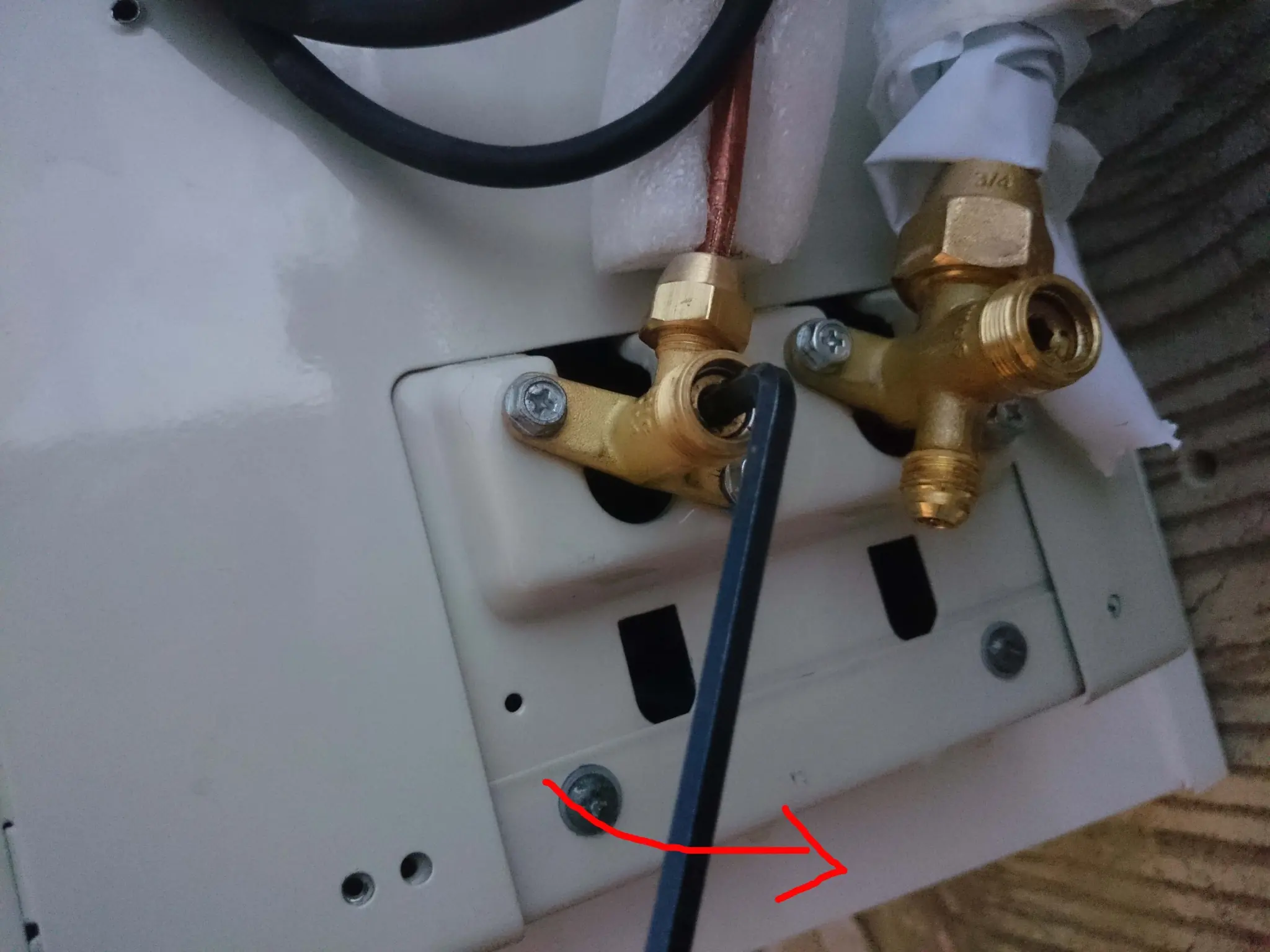

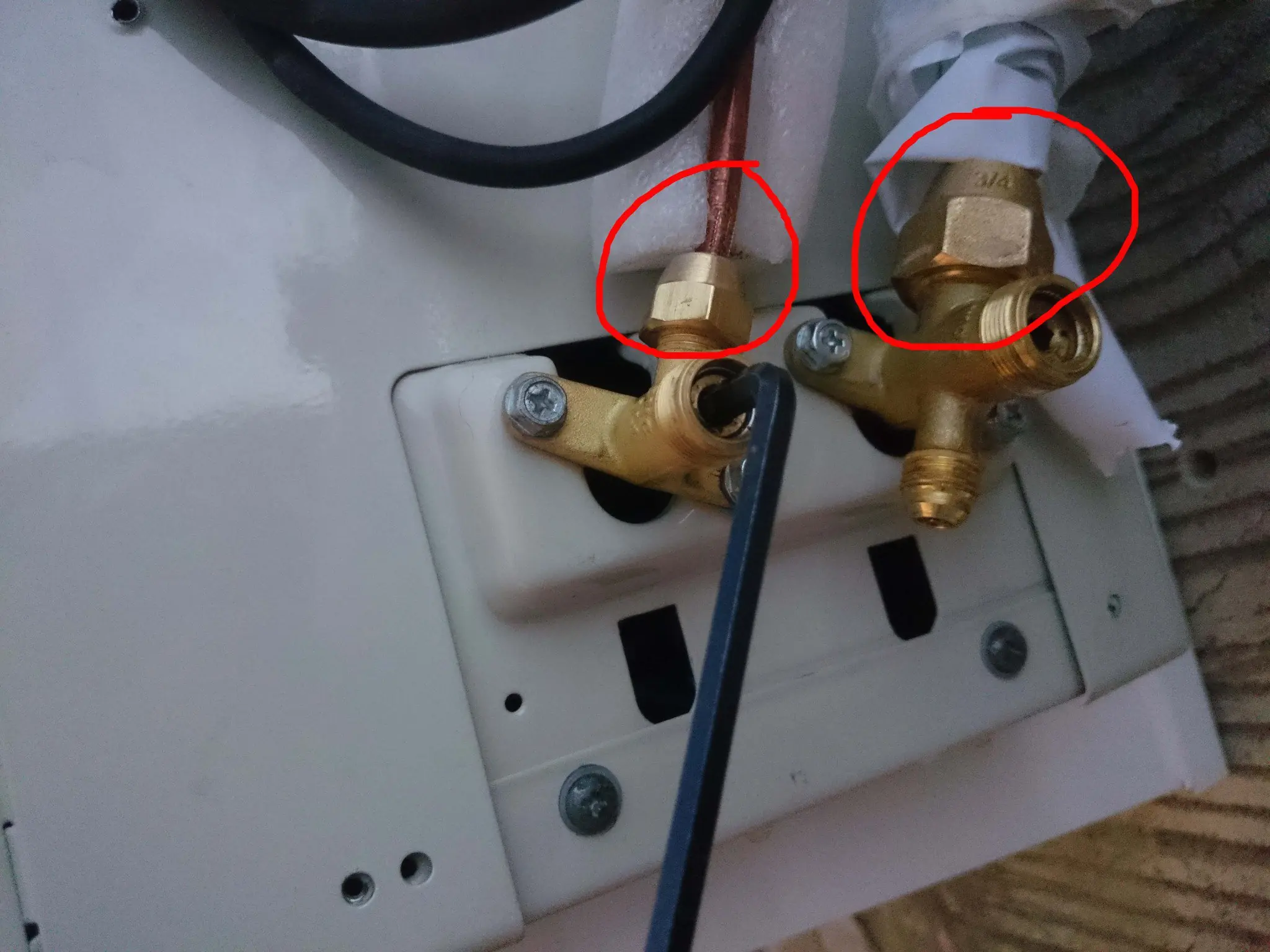

Hasta acá ya tenemos casi todo listo, lo que vamos a hacer ahora es importante y lo tenemos que hacer con mucho cuidado, basicamente es ir a la unidad exterior y con ayuda de la llave L o allen abrir la válvula de gas, DEL TUBO FINO pero la vamos a abrir apenas, ya que si hay perdida la cerramos y procedemos a ajustar mejor, este paso puede ser tedioso si pierde pero hay que hacerlo, entonces lo que vamos a hacer es esto:

Ponemos espuma de jabon en las uniones de los caños, tanto la de la unidad exterior como la que viene del interior, luego agarramos la LLAVE L y abrimos APENAS la válvula del gas del caño finito.



Si vemos que las uniones no pierden y la espuma no se infla es porque no hay fuga de gas lo cual es buenisimo!!! entonces ahora procedemos a pinchar la válvula que esta debajo del caño gordo y la dejamos pinchada 6 a 10 segundos masomenos, podemos presenciar que sale como un aceite y esto es normal ya que las tuberias vienen aceitadas, pero cuando sentimos aire frío ya dejamos de pinchar, por eso repito 6/10segundos como mucho.




Cuando ya nos aseguramos que las uniones no pierden gas y ya pinchamos la válvula de aire que esta debajo del caño gordo, vamos a proceder a abrir toda la válvula del gas del caño finito y hacemos lo mismo con la del caño gordo, cuando vemos que ya hace tope, le restamos una vuelta y listo, ya tenemos la tubería lista, ahora ponemos los taponcitos de las válvulas y terminamos.

DATO: Este proceso de usar la Llave L y pinchar la válvula de gas se llama barrido, por lo general se usa este método para evitar usar la bomba de vació, yo en todas las instalaciones que vi NUNCA JAMÁS USARON BOMBA DE VACIÓ, no digo que no sea necesaria pero muchos instaladores no la usan, acá en este post muchos "técnicos" saltaron a decir que si o si hay que usarla, de repente ahora todos los instaladores la usan, pero cuando ves la realidad CASI NINGUNO LA USA EN LAS INSTALACIONES, lo digo desde MI EXPERIENCIA de cómo vi que las hacían.

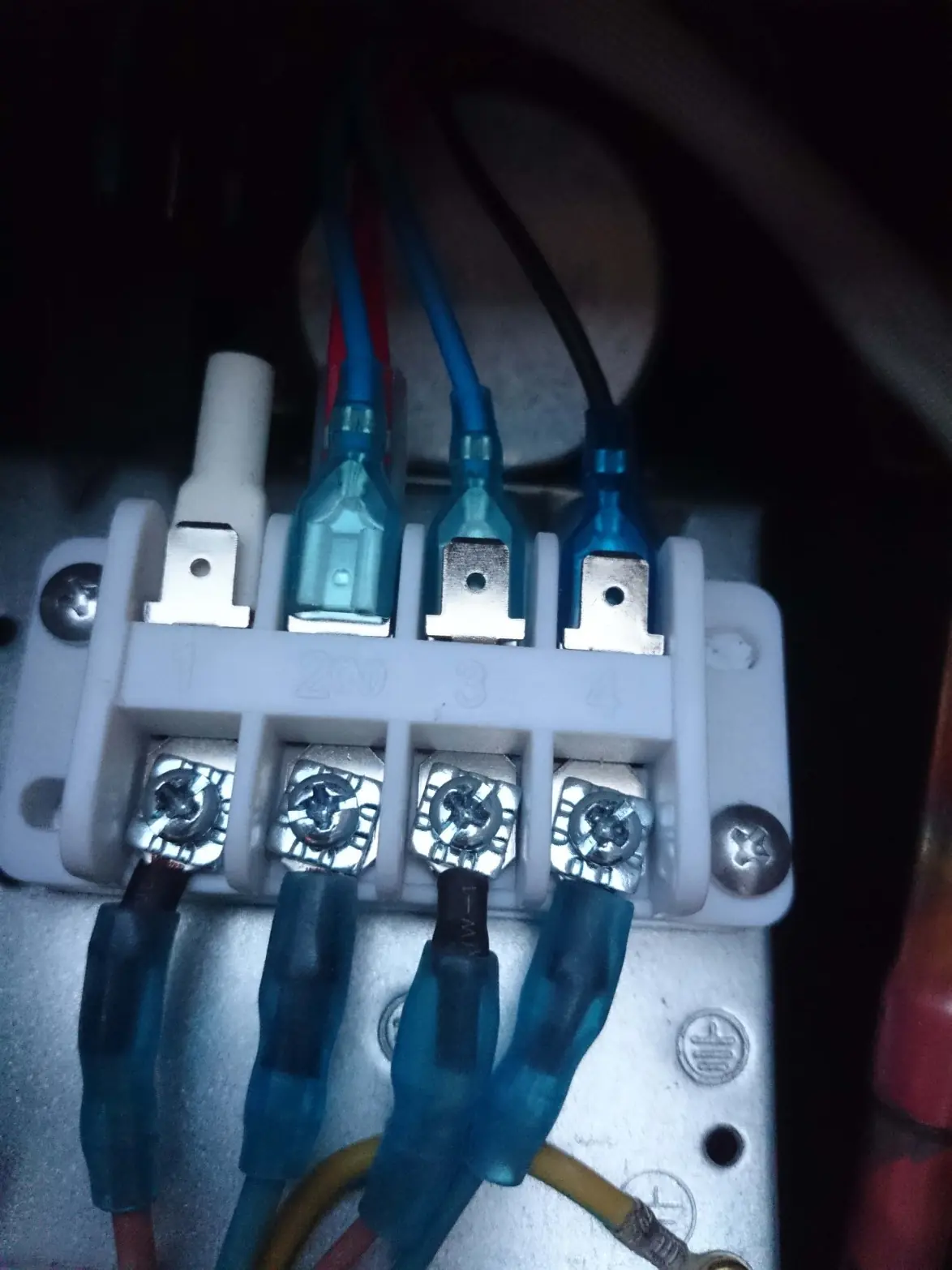

Para este punto ya casi que terminamos... lo que vamos a hacer ahora es proceder a conectar los cables que salen de la unidad interior a la unidad exterior asi que quitamos la tapa que por lo general esta arriba en un costado y vemos un panel muy parecido al que esta en la unidad interior y el procedimiento es el mismo, porque el panel de la unidad interior esta numerado, los cables que tenemos también están numerados asi que solo hacemos coincidir los números y listo:



Bueno, lo que hacemos ahora es muy fácil, tratare de explicarlo ya que poner tantas fotos es una picardía jajaja lo que vamos a hacer es con un presinto conectamos la manguera de desague a la manguera de desagüe que viene de la unidad interior en un primer paso, luego si nos fijamos en la unidad exterior debajo tiene un orificio que COINCIDE con el codigo que viene dentro del paquete del control remoto y demás giladas, ponemos ese codito dentro y con otro presinto le conectamos manguera de desagüe que nos sobro... se acuerdan que habiamos comprando un codo triple? basicamente lo que quiero hacer es esto, conectar las mangueras y hacer un sólo desagote, me parece más práctico.

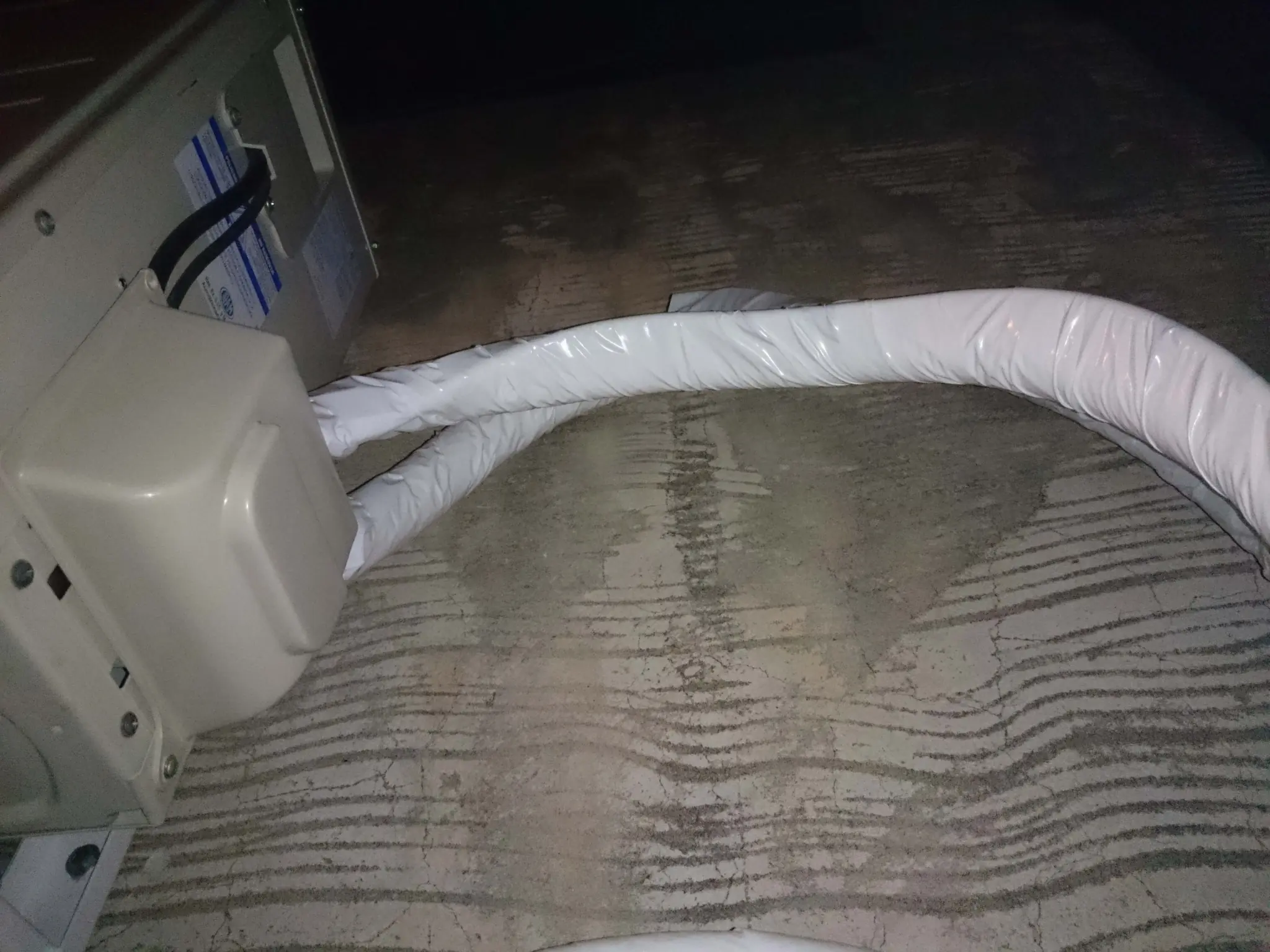

ahora procedemos a envolver TODOS LOS CAÑOS con la cinta aislante, que quiere decir todo? TODO!!! manguera de desagüe, cables TODO TODO TODO y nos queda algo asi:





Una vez que todos los caños estan envueltos, procedemos a colocar la tapa de plástico que recubre las uniones de la unidad exterior con los caños y listo, instalación finalizada.

Algunas fotos me olvide de sacarlas de día asi que estas don de ahora

DATO: se venden unas tapas redondas que sirven para recubrir alrededor de los orificios donde salen los caños desde el interior hacia el exterior, estas las pueden usar para que ese hueco con los caños quede prolijo, yo no los use porque la verdad no me interesaba.

Las certificadas de día me olvide de hacerlas, pero dejo un par de ahora, y sino me creen CHUPENLA Y PAGUEN UN TÉCNICO!!!



Instalarlo no es complicado, sólo hay que tener las herramientas adecuadas, paciencia y ganas, me entere que existe un resorte para doblar los caños de cobre, de saberlo antes no me hubiese vuelto loco para doblarlos, pero bueno para la próxima vez será

DATO: Esta instalación la hice instruyendome de videos de youtube y manuales que encontre en google, es seguro? la verdad es que no lo se, todo tiene un riesgo y no digo que esto sea %100 seguro pero en mi caso el aire funciona de maravllas, esta en cada uno de ustedes asumir el riesgo de hacerlo por ustedes mismos o no.

El post me costo casi 2 horas ya que taringa tarda un monton en subir imágenes y obviamente la instalación me llevo casi 4 hs... espero que sepan valorar esto! ya que la idea es que con voluntad y ganas se pueden hacer cosas y yo ahora me ahorre más de una luquita y con eso me voy a vivir la vida... me ire a comprar remeras de naruto porque soy re virgo jajaaj naaa mentira, la usare para otras cosas, espero que es el post les haya gustado.
