Introduccion
De vez en cuando nos gusta revisar productos Low-End (gama baja) para
que personas con serias restricciones de presupuesto puedan tener una
idea de si es que vale la pena comprar un producto barato o no.
Hoy vamos a tomar un enfoque profundo en la eXtreme Power Plus 600W
(RS-600-PCAR-E3) de CoolerMaster. Puede entregar la potencia que esta
estimada? Vamos a averiguarlo
Ya se habian puesto aprueba los modelos de 400 (RS-400PCAR-A3),460 (RS-460-
PMSR-A3),500 (RS-500-PCAR-A3) y 550W (RS-550-PCAR-E3)de esta misma serie.
Los modelos de 400 y 500W eran capaces de entregar la potencia teorica impresa
en sus etiquetas, pero ambas presentaba un nivel alto de ruido y riple
electrico en sus salidas mientras que los modelos de 460 y 550W no eran
capaces de entregar la potencia teorica.
Veamos el destino de este modelo de fuente de 600W.
Los modelos de la serie eXtreme Power Plus de hasta 460W son fabricados
por AcBel Polytech ( http://www.acbel.com/ ), mientras que los
modelos de 500W en adelante son fabricados por Seventeam ( )
al igual que los viejos modelos de la serie llamada eXtreme Power (sin
el "Plus". Nuestra suposicion es que el "A3" en la seccion final del
numero de parte indica el primer fabricante (AcBel Polytech), mientras
que el "E3" indica el segundo fabricante (Seventeam).
La Cooler Master eXtreme Power Plus 600W, como el modelo de 550W y la
Spire Jewel Black 650W, estan basadas en la misma plataforma que la fuente
Seventeam ST-500BAZ (ya descontinuada por el fabricante). En esta review
vamos a ver las diferencias entre estos productos.
Por cierto, como otros miembros de esta serie, la unidad testeada tiene
la fantastica frase impresa en su etiqueda: "Como el sello de seguridad
fue removido,perdido o dañado la misma esta fuera de garantia valida"
Cuando los fabricantes Chinos dejaran de utilizar traductores on-line
y contrataran alguien que pueda hablar Ingles y escribir sus propias
etiquetas (osea esta traducido para el ojete)
Una cosa interesante sobre esta fuente es que no hay ninguna informacion
sobre la maxima potencia de la fuente (el numero 600 esta impreso sin la
letra "W" despues de el [osea de lo chota que es no tiene ni la W impresa])
Esto suele suceder con unidades Low-end (gama baja) que no pueden entregar
la potencia supuesta. HUM...

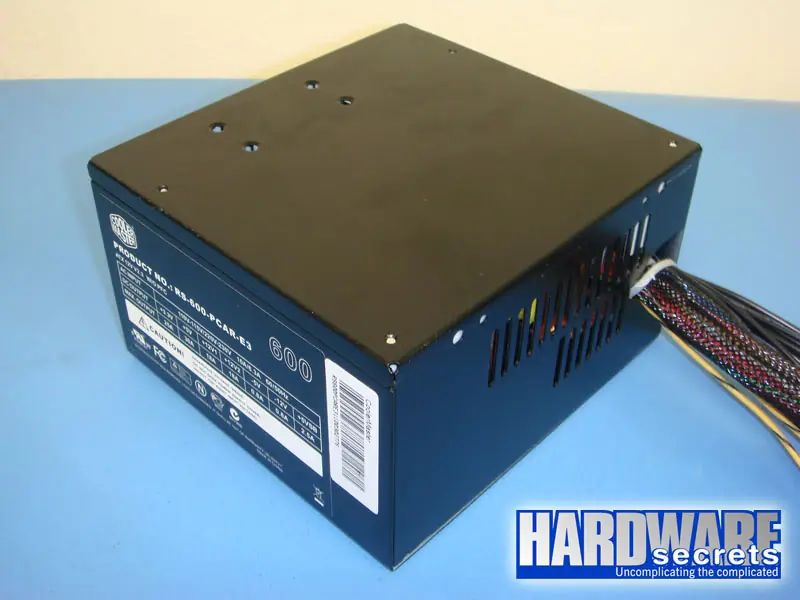

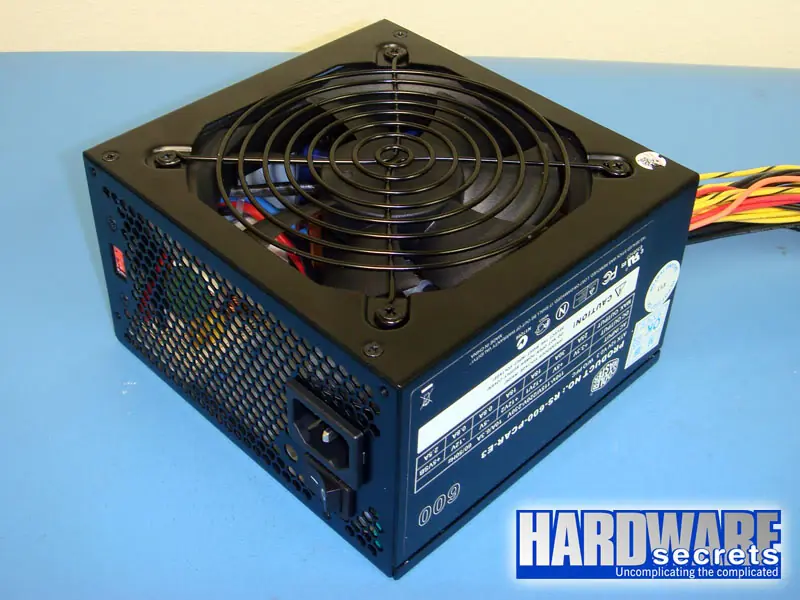

eXtreme Power Plus 600w
La Cooler Master eXtreme Power Plus 600W mide 140mm de profundidad y
posee un cooler en su parte inferior. El cooler utilizado es un modelo de
ADDA (AD1212US-A71GL) sin escobillas.
Como se puede notar por la presencia del switch 115V/230V (foto 1), esta
unidad no posee circuito activo PFC, pero por lo menos ,como ya mostraremos
esta basada en un diseño mas moderno que el ya la desactualizada topologia
de medio puente.

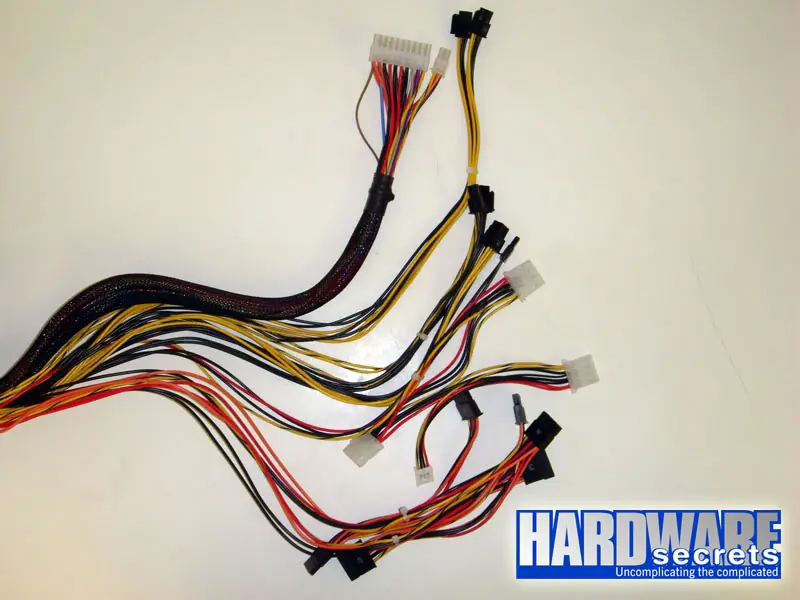

Ningun sistema modular viene con la fuente y el unico cable al motherboard
tiene una proteccion de naylon que viene desde dentro de la fuente. Todos
los cables usan vainas 18 AWG, que es la aislacion correcta a utilizar, lo
que representa una mejoria respecto de los anteriores modelos de la serie de
menor potencia, los cuales utilizaban vainas 20 AWG. Los cables incluidos son:
> Cable principal al Motherboard con conector de 20/24 pines, 45 cm de largo
> Un cable con 2 conectores ATX12V, que juntos forman un conector EPS12V de
54cm de largo.(como mi verga [prueba haber si lo leen el review ])
> 2 cables con 3 conectores Sata de corriente cada uno, 46cm de largo hasta el
primer conector y 15cm entre el primero y el ultimo.
> Un cable con 3 conectores de corriente para perifericos standard y uno de
corriente para la disquetera, 46cm al primer conector y 15cm entre ellos.
Esta configuracion es identica a la utilizada en la version de 550W de esta
fuente, con mas conectores que la Seventeam ST-500BAZ (fuente en la que ésta,
se basa)

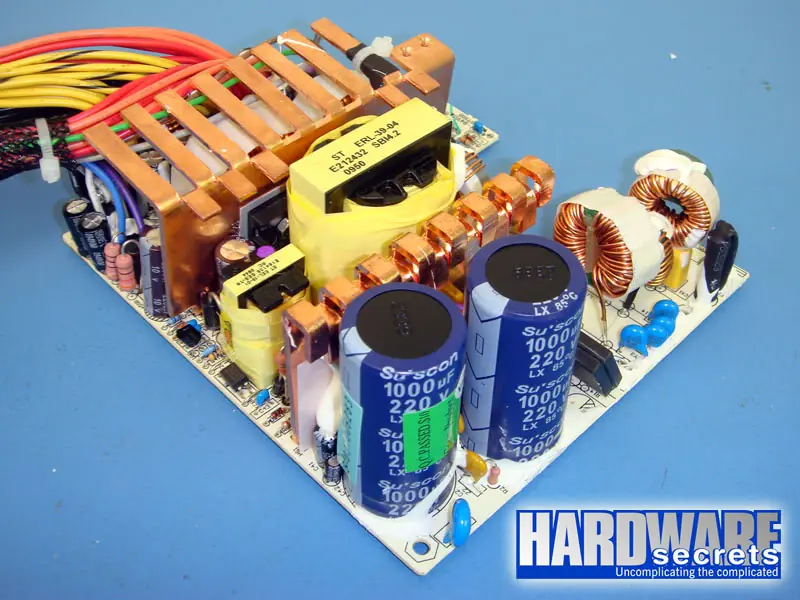

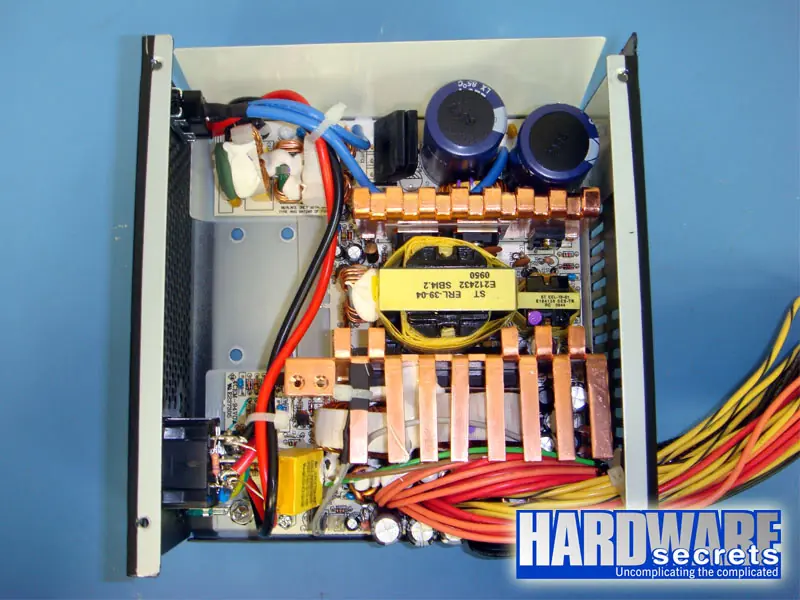

Un vistazo dentro de la eXtreme Power Plus 600W

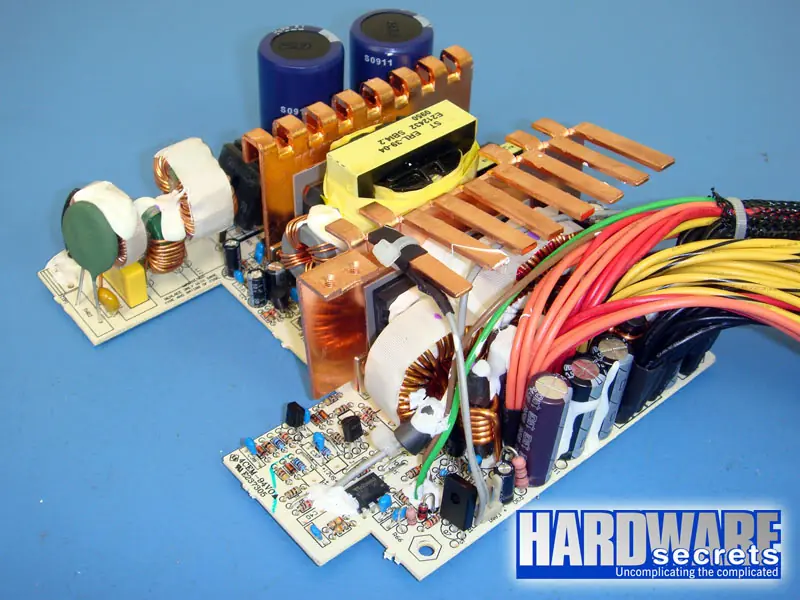

Decidimos desarmar esta fuente para ver como lucia por dentro, que diseño
y tipo de componentes fueron utilizados. Aca les dejo como una teoria
de como funcionan las fuentes switching ( )
Como ya se explico con anterioridad, esta fuente esta basada en la misma
que la Seventeam ST-500BAZ. En las siguientes hojas veremos las diferencias.

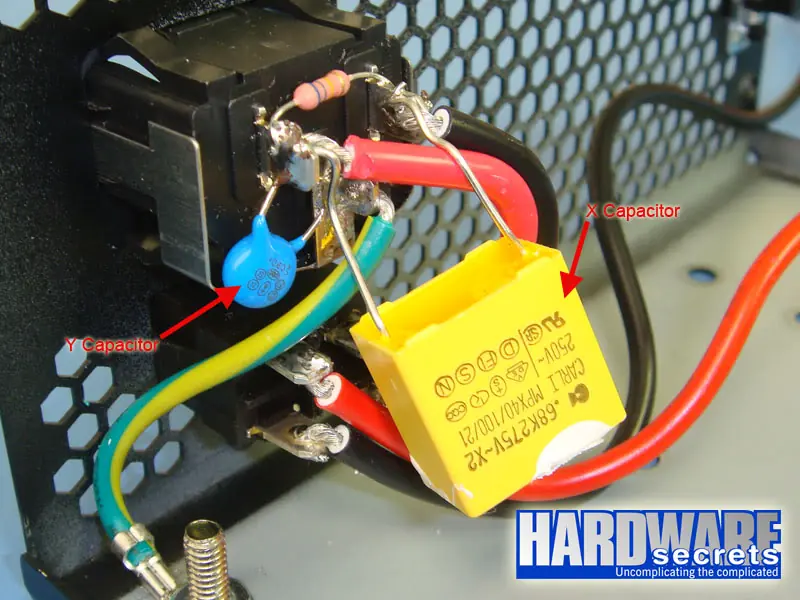

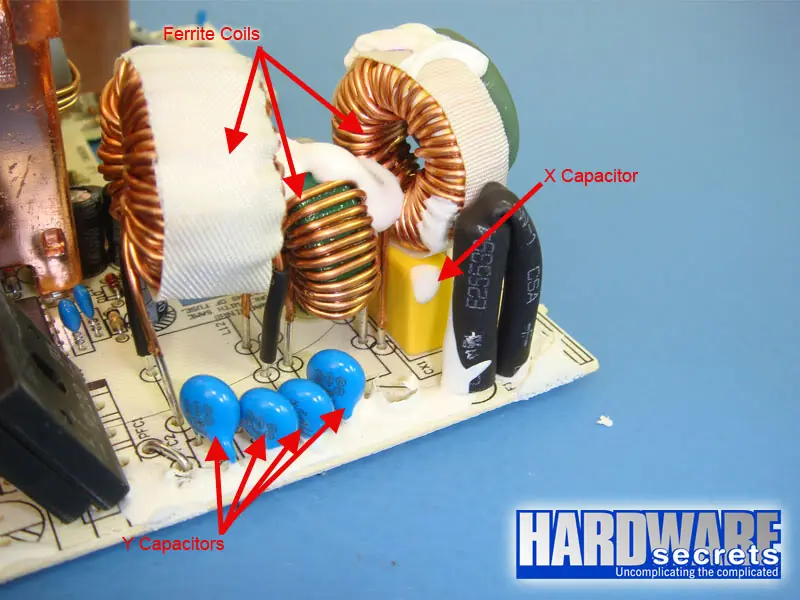

Etapa de filtrado
El primer lugar que nos gusta observar al abrir una fuente, para tener una pista
de su calidad, es su etapa de filtrado. Los componentes recomendados para esta
etapa son : 2 bobinas ferriticas, 2 capacitores ceramicos (capacitores Y, generalmente
azules)un capacitor metalizado de poliester (capacitor X), un VOM (Varistor oxido-metalico)
Fuentes de muy baja calidad usan menos componentes y generalmente, remueven el VOM y la
primer bobina.
La etapa de esta fuente no posee fallas. Tiene un capacitor X, 3 capacitores Y
una bobina ferritica y un VOM mas de lo requerido. Ademas de tener 2 VOMs
apretados entre los 2 capacitores del circuito amplificador de voltaje, tiene
uno mas en la entrada de la fuente, los 3 VOMs no pueden verse en las fotos de abajo
Analisis Principal
Ahora hagamos un vistazo profundo en la primer etapa de la Cooler Master eXtreme 600W. Para un
mejor entendimiento fijense en el documento en pdf que les deje antes.
Esta fuente utiliza 2 puentes rectificadores GBU1006 en su primario, pero no estan adheridos a
un disipador (por lo que soportan menos disipacion osea van a soportar menor corriente).
Cada puente soporta hasta 10A a 100ºC, por lo tanto en teoria, se podria obtener hasta 2300W
desde la red electrica. Asumiendo un 80% de eficiencia, los puentes permitirian entregar hasta
1840W sin que la unidad se quemase. Obviamente estamos hablando de los componentes en si mismo
y el verdadero limite depende de todos los componentes como conjunto.Estos son los mismos
componentes encontrados en la Seventeam ST-500BAZ y en la version de 550W de la eXtreme Power
Plus.

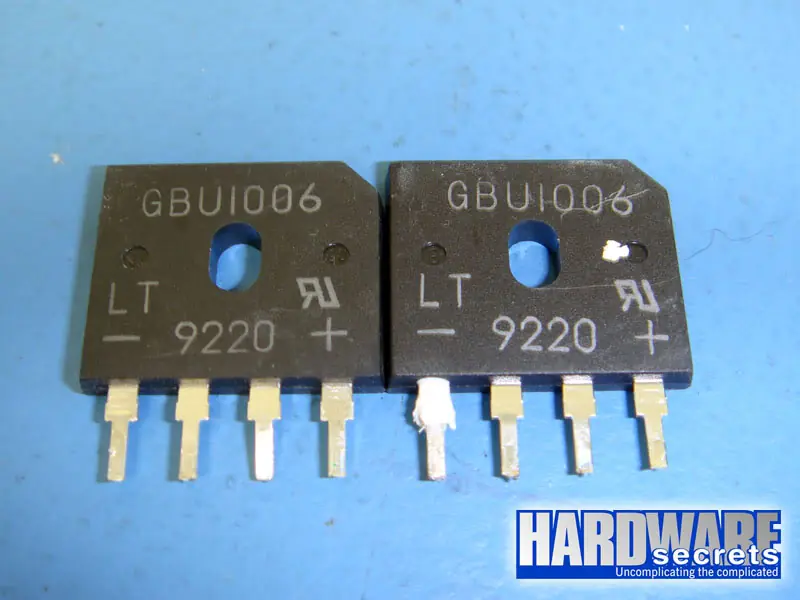

puentes rectificadores.
Esta unidad esta basada en la topologia de un unico transistor, cosa que es bueno de ver ya que
es habitual que unidades low end esten basadas en el diseño de medio puente, el cual ya es obsoleto.

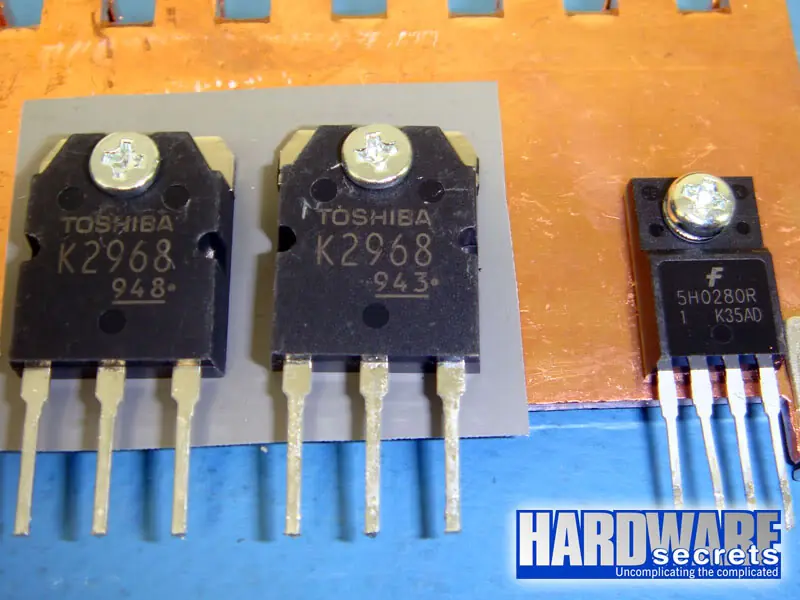

2 Mosfets de potencia 2SK2968 estan conectados en paralelo a la seccion switching para asi
duplicar la cantidad maxima de corriente. Cada transistor soporta hasta 10A a 25ºC en modo continuo
o hasta 30A a 25ºC en modo pulsante, por lo tanto la seccion switching puede entregar hasta 20A a
25ºC. Desafortunadamente el ensamblador no dio los limites de corriente a 100ºC. Estos transistores
presentan una RDS(on) de 1.05Ω (ohm) lo que es extremadamente alta (baja eficiencia). Este numero
mude la resistencia que oponen los transistores cuando son polarizados (encendidos), cuanto mas bajo
sea este numero, mejor (mayor eficiencia). Estos transistores son un poco mas potentes que los
encontrados en la eXtreme Power Plus 550W, Seventeam ST-500BAZ y la Spire Jewel Black 650W - estas
otras fuentes estan basadas en el mismo diseño pero utilizan dos transistores 2SK2611 que tienen
una corriente maxima de 9A cada una.
Transistores switching

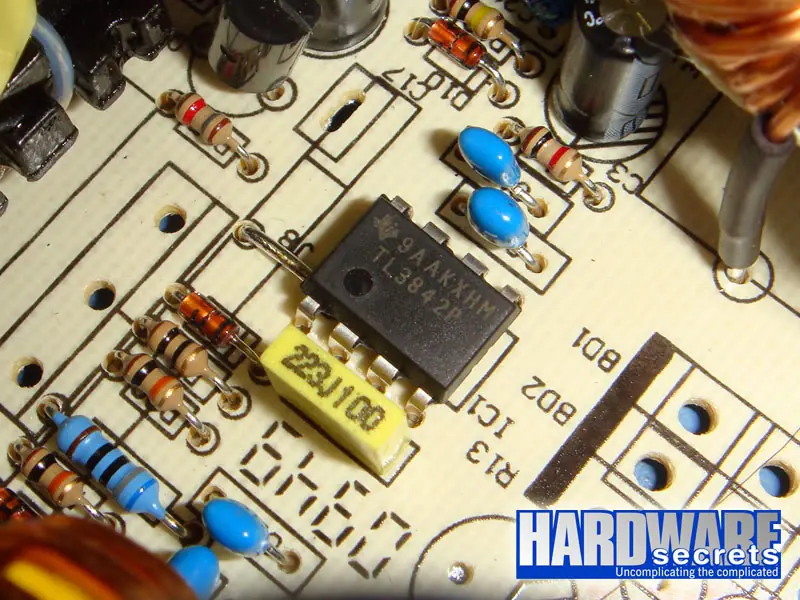

Los transistores switching son controlados por un circuito integrado TL3842P.
El capacitor electrolitico del circuito multiplicador es de Su´scon y tiene impreso la temp. 85ºC.
Analisis Secundario
Esta fuente tiene 5 rectificadores Schottky en su disipador secundario.
La maxima corriente teorica que pueden entregar esta dada por la formula I/(1-D), donde "D" es el
ciclo de trabajo utilizado e "I" es la maxima corriente soportada por el diodo rectificador. Solo
como un ejercicio podemos asumir un ciclo de trabajo tipico del 30%.
La salida de +12B es generada por 2 rectificadores Schottky S30D150C conectados en paralelo, cada
uno capaz de manejar hasta 30A (15A por diodo a 100ºC, caida maxima de tension de 0.95V) dandonos
una corriente maxima teorica de 43A o 514W para las salidas +12V. Estos son los mismos componentes
utilizados en la eXtreme Power Plus 550W, Spire Jewel Black 650W y Seventeam ST-500BAZ.
La salida de +5V es generada por un rectificador SBL6040PT Schottky el cual es capaz de manejar
hasta 60A (30A por diodo a 100ºC, 0.95V de caida de tension), dandonos una corriente maxima teorica
de 43A o 214W. Este es el mismo rectificador utilizado en la eXtreme Power Plus 550W, Spire Jewel
Black 650W y la Seventeam ST-500BAZ.
La salida de +3.3V es generada por 2 rectificadores Schottky SBL3040PT conectados en paralelo, cada
uno de ellos es capaz de manejar hasta 30A (15A por cada diodo a 95ºC, con 0.55V de tension de caida)
lo cual nos da una corriente maxima teorica de 43A o 141W. Estos son los mismos componentes utilizados
en la eXtreme Power Plus 550W, Spire Jewel Black 650W y la Seventeam ST-500BAZ.

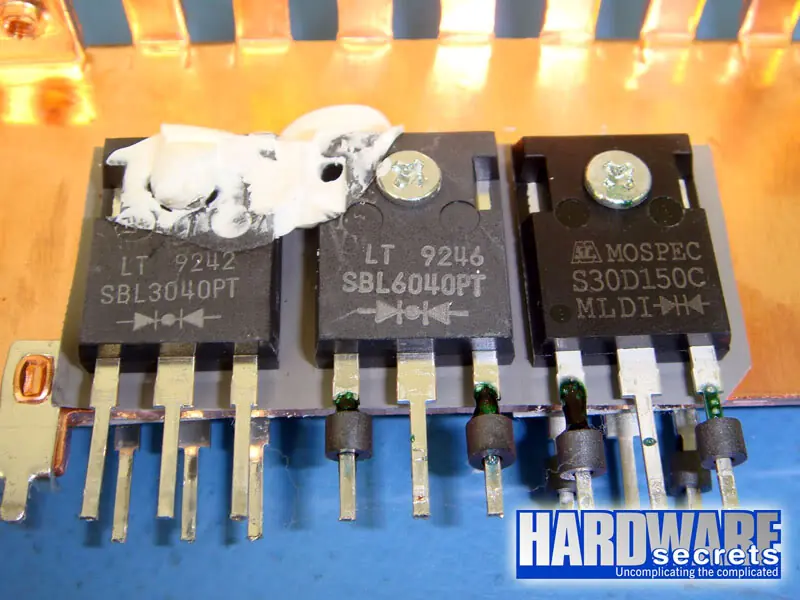

rectificadores +3.3V, +5V y +12V

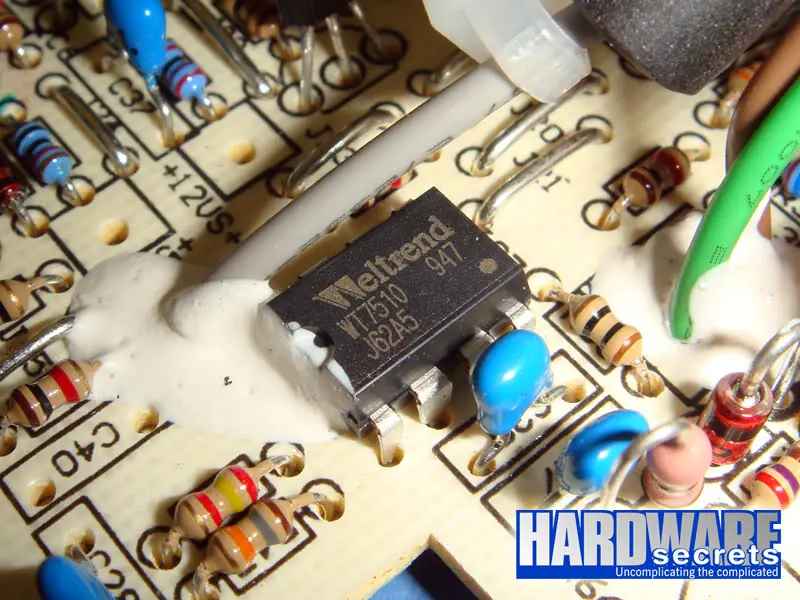

Esta fuente utiliza un circuito integrado de monitoreo WT7510, el cual soporta unicamente protecciones
contra aumentos y bajas de tension.
Circuito de monitoreo
Los capacitores electroliticos del secundario tambien son de Su´scon a 105ºC
Distribucion de Energia

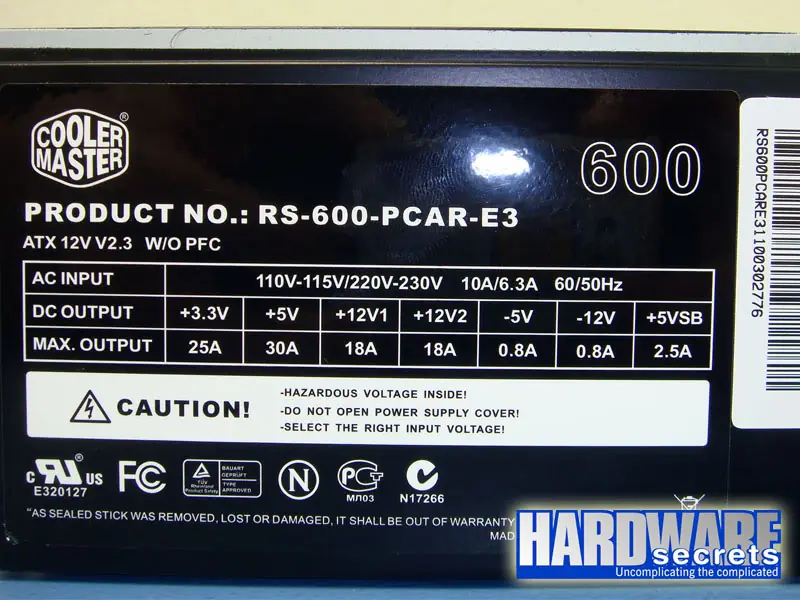

En la siguiente figura se puede observar la etiqueta de la fuente con sus especificaciones.
Etiqueta de la fuente
De acuerdo a esta etiqueta, esta unidad posee 2 ramas de +12V. Dentro de esta unidad, los cables de +12v
estan separados en 2 grupos diferentes conectados individualmente a las etapas de filtrado. Aunque esta
es una configuracion terrible, no hay ninguna proteccion por monitoreo para cada riel. Cada grupo esta
dividido de la siguiente manera.
* +12V1 (cable amarillo): Cable principal para el Mother, cables energia a Sata, cables de energia para
perifericos, y un cable de energia para placas de video.
* +12V2 (cable amarillo con rayas negras): cable ATX12V/EPS12V y un cable para placa de video.
Si se va a instalar una placa de video con solo un conector auxiliar de energia, instalarla con el cable
amarillo, de esta manera se mantendra la placa de video separada del CPU.
Ahora veamos si esta fuente puede puede entregar realmente 600W.

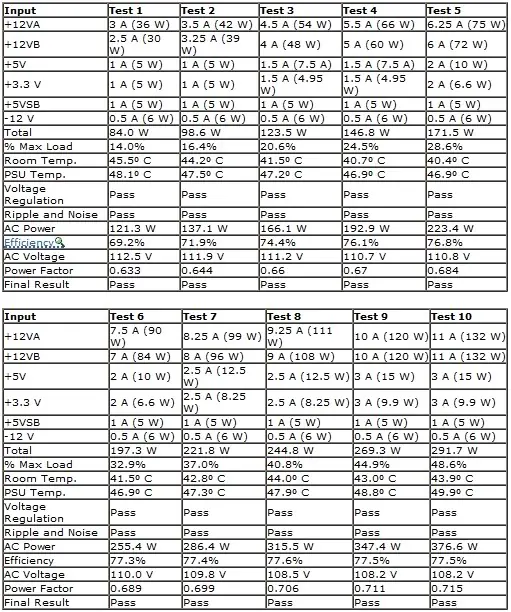

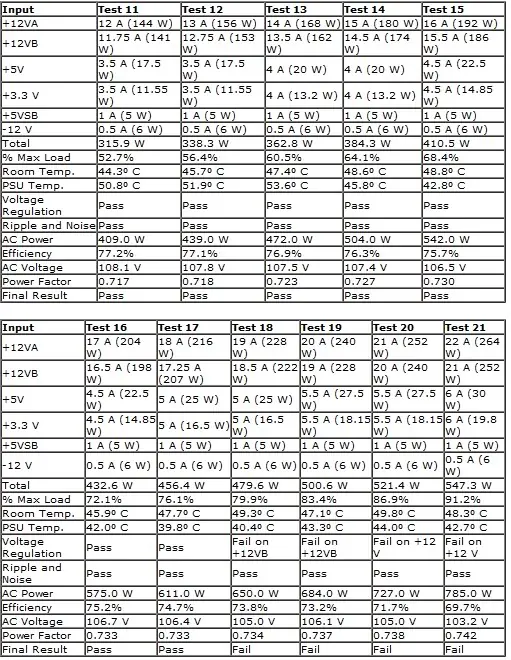

Pruebas bajo Carga
Hicimos varias pruebas con esta fuente, como se describe en este articulo,
Esta vez hicimos unas puebras mas detalladas, empezando desdes los 85W y aumentando la carla lentamente, hasta
que pudieramos ver la cantidad maxima de poder que podiamos entraer es la unidad en revision.
Si suman la potencia listada en cada prueba, pueden encontrar valores diferentes al descripto como valor "Total".
Como cada salida puede variar un poco (ej. +5V puede trabajar a +5.10V), la cantidad total real que puede llegar
a entregar es un poco diferente del valor calculado. En el "total" bruto estamos utilizando la cantidad real
de potencia que puede ser entregada, medida por nuestro medidor de carga.
Las entradas de +12VA y +12VB listadas debajo son 2 entradas +12V independientes de nuestro medidor de carga.
Durante la prueba esta entrada de +12VA fue conectada a la fuente en el riel de "+12V1", mientras que los
+12VB fue conectado al riel de "+12V2" de la fuente (conector EPS12V)
La Cooler Master eXtreme Power Plus 600W, como el modelo de 550W de la misma serie, no puede entregar la
potencia que dice tener. La fuente se quemo inmediatamente despues te tratar de correr la prueba bajo el
patron de 600W de carga (la que seria la prueba nº 22). Inspeccionando la fuente luego de que se quemase
descubirmos que el componente que fallo, fue uno de los transistores switching. Es muy importante notar
que debido a la gran diferencia entre lo que supuestamente deberiamos haber visto en la salida +12V y la
verdadera entregada por esta fuente (ej +11.25V durante la prueba 21), la potencia total entregada por la
fuete fue mas baja de lo que deberia ser. Por un momento, el patron de carga utilizado durante la prueba
21, estaba supuestamente extrayendo 575W cuando realmente la fuente estaba entregando 547.3W durante la
prueba.
La eficiencia tuvo un pico de 77.6% durante la prueba 8, con la unidad entregando al rededor de 245W y
alcanzando su punto mas bajo en 69.2%, con la unidad entregando 84W.
La regulacion de voltaje era mala, desde la prueba 18 (480W) la fuente fue incapaz de mantener la salida
de +12V dentro de su valor correcto . Por lo tanto, es unicamente seguro obtener 450W de esta fuente, por
arriba de este valor, esta fuente puede volver tu sistema inestable.
Ruido y niveles de Ripple, por otra parte, fueron muy bajos durante un tiempo. En la prueba 21 vimos
niveles de ruido de 33mV a +12VA, 36.4mV a 12VB+, 19.2mV a +5V, 15.2mV a +3.3V, 16.6mV a +5VSB y 35.4mV a
12V. Como siempre resaltamos, los limites son 120mV para las salidas de +12V y -12V, y 50mV para las salidas
de +5v y +3.3V, todas los numeros son valores pico a pico.
Principales Caracteristicas
Las especificaciones de la Cooler Master eXtreme Power Plus 600W incluyen:
Conclusiones
Porque manufacturadores como Cooler Master todavia tienen fuentes con potencias falsas, es
aun un misterio para nosotros. Sabemos que este modelo es un de gama muy baja, pero esto
no le da el derecho al manufacturador a mentir. Esta unidad deberia decir 450W y tendria
que ser vendida por mitad de su precio. Que este producto diga 600W y sea vendida por 70
dolares (100 mas o menos en Arg), es una completa locura-
Si tomas mas de 450W de este producto, lo unico que va a ofrecer es un verdadero riesgo
a tu computadora, ademas de proveer una eficiencia pobre entre 69.2% y 77,6%. Si estas
buscando una fuente economica pero siendo aun una fuente decente, vayan por una
OCZ StealthXstream 500W. Cuesta menos que esta CoolerMaster y entrega mucha mejor
performance.
Tambien descubrimos que esta unidad es basicamente la Seventeam ST-500BAZ con transistores
switching actualizados, pero esta actualizacion fue muy pobre. El modelo de Seventeam
utiliza transistores de 9A y el modelo revisado utiliza transistores de 10A. Por cierto
la version de 550W de la eXtreme Power Plus y la Spire Jewel Black 650W son simplemente
la Seventeam ST-500BAZ con distinto nombre. En consecuencia, la unica diferencia entre
las fuentes de 550W y la de 600W de la serie eXtreme Power Plus, son los transistores.
sea de su agrado ya que costo bastante traducir todo esto solo.
Sin mas...
Introduccion
De vez en cuando nos gusta revisar productos Low-End (gama baja) para
que personas con serias restricciones de presupuesto puedan tener una
idea de si es que vale la pena comprar un producto barato o no.
Hoy vamos a tomar un enfoque profundo en la eXtreme Power Plus 600W
(RS-600-PCAR-E3) de CoolerMaster. Puede entregar la potencia que esta
estimada? Vamos a averiguarlo
Ya se habian puesto aprueba los modelos de 400 (RS-400PCAR-A3),460 (RS-460-
PMSR-A3),500 (RS-500-PCAR-A3) y 550W (RS-550-PCAR-E3)de esta misma serie.
Los modelos de 400 y 500W eran capaces de entregar la potencia teorica impresa
en sus etiquetas, pero ambas presentaba un nivel alto de ruido y riple
electrico en sus salidas mientras que los modelos de 460 y 550W no eran
capaces de entregar la potencia teorica.
Veamos el destino de este modelo de fuente de 600W.
Los modelos de la serie eXtreme Power Plus de hasta 460W son fabricados
por AcBel Polytech ( http://www.acbel.com/ ), mientras que los
modelos de 500W en adelante son fabricados por Seventeam ( )
al igual que los viejos modelos de la serie llamada eXtreme Power (sin
el "Plus". Nuestra suposicion es que el "A3" en la seccion final del
numero de parte indica el primer fabricante (AcBel Polytech), mientras
que el "E3" indica el segundo fabricante (Seventeam).
La Cooler Master eXtreme Power Plus 600W, como el modelo de 550W y la
Spire Jewel Black 650W, estan basadas en la misma plataforma que la fuente
Seventeam ST-500BAZ (ya descontinuada por el fabricante). En esta review
vamos a ver las diferencias entre estos productos.
Por cierto, como otros miembros de esta serie, la unidad testeada tiene
la fantastica frase impresa en su etiqueda: "Como el sello de seguridad
fue removido,perdido o dañado la misma esta fuera de garantia valida"
Cuando los fabricantes Chinos dejaran de utilizar traductores on-line
y contrataran alguien que pueda hablar Ingles y escribir sus propias
etiquetas (osea esta traducido para el ojete)
Una cosa interesante sobre esta fuente es que no hay ninguna informacion
sobre la maxima potencia de la fuente (el numero 600 esta impreso sin la
letra "W" despues de el [osea de lo chota que es no tiene ni la W impresa])
Esto suele suceder con unidades Low-end (gama baja) que no pueden entregar
la potencia supuesta. HUM...
eXtreme Power Plus 600w
La Cooler Master eXtreme Power Plus 600W mide 140mm de profundidad y
posee un cooler en su parte inferior. El cooler utilizado es un modelo de
ADDA (AD1212US-A71GL) sin escobillas.
Como se puede notar por la presencia del switch 115V/230V (foto 1), esta
unidad no posee circuito activo PFC, pero por lo menos ,como ya mostraremos
esta basada en un diseño mas moderno que el ya la desactualizada topologia
de medio puente.
Ningun sistema modular viene con la fuente y el unico cable al motherboard
tiene una proteccion de naylon que viene desde dentro de la fuente. Todos
los cables usan vainas 18 AWG, que es la aislacion correcta a utilizar, lo
que representa una mejoria respecto de los anteriores modelos de la serie de
menor potencia, los cuales utilizaban vainas 20 AWG. Los cables incluidos son:
> Cable principal al Motherboard con conector de 20/24 pines, 45 cm de largo
> Un cable con 2 conectores ATX12V, que juntos forman un conector EPS12V de
54cm de largo.(como mi verga [prueba haber si lo leen el review ])
> 2 cables con 3 conectores Sata de corriente cada uno, 46cm de largo hasta el
primer conector y 15cm entre el primero y el ultimo.
> Un cable con 3 conectores de corriente para perifericos standard y uno de
corriente para la disquetera, 46cm al primer conector y 15cm entre ellos.
Esta configuracion es identica a la utilizada en la version de 550W de esta
fuente, con mas conectores que la Seventeam ST-500BAZ (fuente en la que ésta,
se basa)
Un vistazo dentro de la eXtreme Power Plus 600W
Decidimos desarmar esta fuente para ver como lucia por dentro, que diseño
y tipo de componentes fueron utilizados. Aca les dejo como una teoria
de como funcionan las fuentes switching ( )
Como ya se explico con anterioridad, esta fuente esta basada en la misma
que la Seventeam ST-500BAZ. En las siguientes hojas veremos las diferencias.
Etapa de filtrado
El primer lugar que nos gusta observar al abrir una fuente, para tener una pista
de su calidad, es su etapa de filtrado. Los componentes recomendados para esta
etapa son : 2 bobinas ferriticas, 2 capacitores ceramicos (capacitores Y, generalmente
azules)un capacitor metalizado de poliester (capacitor X), un VOM (Varistor oxido-metalico)
Fuentes de muy baja calidad usan menos componentes y generalmente, remueven el VOM y la
primer bobina.
La etapa de esta fuente no posee fallas. Tiene un capacitor X, 3 capacitores Y
una bobina ferritica y un VOM mas de lo requerido. Ademas de tener 2 VOMs
apretados entre los 2 capacitores del circuito amplificador de voltaje, tiene
uno mas en la entrada de la fuente, los 3 VOMs no pueden verse en las fotos de abajo
Analisis Principal
Ahora hagamos un vistazo profundo en la primer etapa de la Cooler Master eXtreme 600W. Para un
mejor entendimiento fijense en el documento en pdf que les deje antes.
Esta fuente utiliza 2 puentes rectificadores GBU1006 en su primario, pero no estan adheridos a
un disipador (por lo que soportan menos disipacion osea van a soportar menor corriente).
Cada puente soporta hasta 10A a 100ºC, por lo tanto en teoria, se podria obtener hasta 2300W
desde la red electrica. Asumiendo un 80% de eficiencia, los puentes permitirian entregar hasta
1840W sin que la unidad se quemase. Obviamente estamos hablando de los componentes en si mismo
y el verdadero limite depende de todos los componentes como conjunto.Estos son los mismos
componentes encontrados en la Seventeam ST-500BAZ y en la version de 550W de la eXtreme Power
Plus.
puentes rectificadores.
Esta unidad esta basada en la topologia de un unico transistor, cosa que es bueno de ver ya que
es habitual que unidades low end esten basadas en el diseño de medio puente, el cual ya es obsoleto.
2 Mosfets de potencia 2SK2968 estan conectados en paralelo a la seccion switching para asi
duplicar la cantidad maxima de corriente. Cada transistor soporta hasta 10A a 25ºC en modo continuo
o hasta 30A a 25ºC en modo pulsante, por lo tanto la seccion switching puede entregar hasta 20A a
25ºC. Desafortunadamente el ensamblador no dio los limites de corriente a 100ºC. Estos transistores
presentan una RDS(on) de 1.05Ω (ohm) lo que es extremadamente alta (baja eficiencia). Este numero
mude la resistencia que oponen los transistores cuando son polarizados (encendidos), cuanto mas bajo
sea este numero, mejor (mayor eficiencia). Estos transistores son un poco mas potentes que los
encontrados en la eXtreme Power Plus 550W, Seventeam ST-500BAZ y la Spire Jewel Black 650W - estas
otras fuentes estan basadas en el mismo diseño pero utilizan dos transistores 2SK2611 que tienen
una corriente maxima de 9A cada una.
Transistores switching
Los transistores switching son controlados por un circuito integrado TL3842P.
El capacitor electrolitico del circuito multiplicador es de Su´scon y tiene impreso la temp. 85ºC.
Analisis Secundario
Esta fuente tiene 5 rectificadores Schottky en su disipador secundario.
La maxima corriente teorica que pueden entregar esta dada por la formula I/(1-D), donde "D" es el
ciclo de trabajo utilizado e "I" es la maxima corriente soportada por el diodo rectificador. Solo
como un ejercicio podemos asumir un ciclo de trabajo tipico del 30%.
La salida de +12B es generada por 2 rectificadores Schottky S30D150C conectados en paralelo, cada
uno capaz de manejar hasta 30A (15A por diodo a 100ºC, caida maxima de tension de 0.95V) dandonos
una corriente maxima teorica de 43A o 514W para las salidas +12V. Estos son los mismos componentes
utilizados en la eXtreme Power Plus 550W, Spire Jewel Black 650W y Seventeam ST-500BAZ.
La salida de +5V es generada por un rectificador SBL6040PT Schottky el cual es capaz de manejar
hasta 60A (30A por diodo a 100ºC, 0.95V de caida de tension), dandonos una corriente maxima teorica
de 43A o 214W. Este es el mismo rectificador utilizado en la eXtreme Power Plus 550W, Spire Jewel
Black 650W y la Seventeam ST-500BAZ.
La salida de +3.3V es generada por 2 rectificadores Schottky SBL3040PT conectados en paralelo, cada
uno de ellos es capaz de manejar hasta 30A (15A por cada diodo a 95ºC, con 0.55V de tension de caida)
lo cual nos da una corriente maxima teorica de 43A o 141W. Estos son los mismos componentes utilizados
en la eXtreme Power Plus 550W, Spire Jewel Black 650W y la Seventeam ST-500BAZ.
rectificadores +3.3V, +5V y +12V
Esta fuente utiliza un circuito integrado de monitoreo WT7510, el cual soporta unicamente protecciones
contra aumentos y bajas de tension.
Circuito de monitoreo
Los capacitores electroliticos del secundario tambien son de Su´scon a 105ºC
Distribucion de Energia
En la siguiente figura se puede observar la etiqueta de la fuente con sus especificaciones.
Etiqueta de la fuente
De acuerdo a esta etiqueta, esta unidad posee 2 ramas de +12V. Dentro de esta unidad, los cables de +12v
estan separados en 2 grupos diferentes conectados individualmente a las etapas de filtrado. Aunque esta
es una configuracion terrible, no hay ninguna proteccion por monitoreo para cada riel. Cada grupo esta
dividido de la siguiente manera.
* +12V1 (cable amarillo): Cable principal para el Mother, cables energia a Sata, cables de energia para
perifericos, y un cable de energia para placas de video.
* +12V2 (cable amarillo con rayas negras): cable ATX12V/EPS12V y un cable para placa de video.
Si se va a instalar una placa de video con solo un conector auxiliar de energia, instalarla con el cable
amarillo, de esta manera se mantendra la placa de video separada del CPU.
Ahora veamos si esta fuente puede puede entregar realmente 600W.
Pruebas bajo Carga
Hicimos varias pruebas con esta fuente, como se describe en este articulo,
Esta vez hicimos unas puebras mas detalladas, empezando desdes los 85W y aumentando la carla lentamente, hasta
que pudieramos ver la cantidad maxima de poder que podiamos entraer es la unidad en revision.
Si suman la potencia listada en cada prueba, pueden encontrar valores diferentes al descripto como valor "Total".
Como cada salida puede variar un poco (ej. +5V puede trabajar a +5.10V), la cantidad total real que puede llegar
a entregar es un poco diferente del valor calculado. En el "total" bruto estamos utilizando la cantidad real
de potencia que puede ser entregada, medida por nuestro medidor de carga.
Las entradas de +12VA y +12VB listadas debajo son 2 entradas +12V independientes de nuestro medidor de carga.
Durante la prueba esta entrada de +12VA fue conectada a la fuente en el riel de "+12V1", mientras que los
+12VB fue conectado al riel de "+12V2" de la fuente (conector EPS12V)
La Cooler Master eXtreme Power Plus 600W, como el modelo de 550W de la misma serie, no puede entregar la
potencia que dice tener. La fuente se quemo inmediatamente despues te tratar de correr la prueba bajo el
patron de 600W de carga (la que seria la prueba nº 22). Inspeccionando la fuente luego de que se quemase
descubirmos que el componente que fallo, fue uno de los transistores switching. Es muy importante notar
que debido a la gran diferencia entre lo que supuestamente deberiamos haber visto en la salida +12V y la
verdadera entregada por esta fuente (ej +11.25V durante la prueba 21), la potencia total entregada por la
fuete fue mas baja de lo que deberia ser. Por un momento, el patron de carga utilizado durante la prueba
21, estaba supuestamente extrayendo 575W cuando realmente la fuente estaba entregando 547.3W durante la
prueba.
La eficiencia tuvo un pico de 77.6% durante la prueba 8, con la unidad entregando al rededor de 245W y
alcanzando su punto mas bajo en 69.2%, con la unidad entregando 84W.
La regulacion de voltaje era mala, desde la prueba 18 (480W) la fuente fue incapaz de mantener la salida
de +12V dentro de su valor correcto . Por lo tanto, es unicamente seguro obtener 450W de esta fuente, por
arriba de este valor, esta fuente puede volver tu sistema inestable.
Ruido y niveles de Ripple, por otra parte, fueron muy bajos durante un tiempo. En la prueba 21 vimos
niveles de ruido de 33mV a +12VA, 36.4mV a 12VB+, 19.2mV a +5V, 15.2mV a +3.3V, 16.6mV a +5VSB y 35.4mV a
12V. Como siempre resaltamos, los limites son 120mV para las salidas de +12V y -12V, y 50mV para las salidas
de +5v y +3.3V, todas los numeros son valores pico a pico.
Principales Caracteristicas
Las especificaciones de la Cooler Master eXtreme Power Plus 600W incluyen:
- ATX12V 2.3
- Potencia nominal 600W ( JAJAJAJA )
- Potencia maxima medida: 547.3W a 48.3ºC ( menos mal queran 600)
- Etiquetada con 70% de eficiencia tipica ( osea a 50% de carga, o 300W ¬¬)
- Eficiencia medida, entre 69.2% y 77.26% a 115V
- PFC Activo: NO
- Sistema de Cables Modular: NO
- Conectores de energia al Mother: 1 20/24 pines, 2 ATX12V junto con el EPS12V
- Conectores para VGAs: 2 de 6/8 pines en cables separados.
- Conectores Sata: 6 en 2 cables.
- Conectores a Perifericos: 3 en 1 cable.
- Conector a disketera: 1
- Protecciones: Sobre voltaje (OVP en ingles), sobre corriente ( OPP) y contra
corto circuito, mientras que la proteccion contra bajo voltaje tambien esta
prestente pero no listada por el ensamblador.
- Garantia: no disponible
- Ensamblador real: Seventeam
- Mas informacion:
- Precio Promedio USA: U$S 70
- Precio Promedio ARG: U$S 100
- Potencia nominal 600W ( JAJAJAJA )
- Potencia maxima medida: 547.3W a 48.3ºC ( menos mal queran 600)
- Etiquetada con 70% de eficiencia tipica ( osea a 50% de carga, o 300W ¬¬)
- Eficiencia medida, entre 69.2% y 77.26% a 115V
- PFC Activo: NO
- Sistema de Cables Modular: NO
- Conectores de energia al Mother: 1 20/24 pines, 2 ATX12V junto con el EPS12V
- Conectores para VGAs: 2 de 6/8 pines en cables separados.
- Conectores Sata: 6 en 2 cables.
- Conectores a Perifericos: 3 en 1 cable.
- Conector a disketera: 1
- Protecciones: Sobre voltaje (OVP en ingles), sobre corriente ( OPP) y contra
corto circuito, mientras que la proteccion contra bajo voltaje tambien esta
prestente pero no listada por el ensamblador.
- Garantia: no disponible
- Ensamblador real: Seventeam
- Mas informacion:
- Precio Promedio USA: U$S 70
- Precio Promedio ARG: U$S 100
Conclusiones
Porque manufacturadores como Cooler Master todavia tienen fuentes con potencias falsas, es
aun un misterio para nosotros. Sabemos que este modelo es un de gama muy baja, pero esto
no le da el derecho al manufacturador a mentir. Esta unidad deberia decir 450W y tendria
que ser vendida por mitad de su precio. Que este producto diga 600W y sea vendida por 70
dolares (100 mas o menos en Arg), es una completa locura-
Si tomas mas de 450W de este producto, lo unico que va a ofrecer es un verdadero riesgo
a tu computadora, ademas de proveer una eficiencia pobre entre 69.2% y 77,6%. Si estas
buscando una fuente economica pero siendo aun una fuente decente, vayan por una
OCZ StealthXstream 500W. Cuesta menos que esta CoolerMaster y entrega mucha mejor
performance.
Tambien descubrimos que esta unidad es basicamente la Seventeam ST-500BAZ con transistores
switching actualizados, pero esta actualizacion fue muy pobre. El modelo de Seventeam
utiliza transistores de 9A y el modelo revisado utiliza transistores de 10A. Por cierto
la version de 550W de la eXtreme Power Plus y la Spire Jewel Black 650W son simplemente
la Seventeam ST-500BAZ con distinto nombre. En consecuencia, la unica diferencia entre
las fuentes de 550W y la de 600W de la serie eXtreme Power Plus, son los transistores.
Bueno muchachos, eso a sido todo, espero que les sirva y le den bola, ya que gastar casi 100 dolares
en una fuente pedorra como esta, no es un error q uno quiera cometer...
un abrazo!
unanse a la comunidad AMD Users si tienen interes sobre el Hard, AMD o tener un lugar donde hacer consultas al respecto
Fuente:
