Hola amigos , hoy les traigo algo unico. Antes que nada quiero aclarar que este trabajo o proyecto ( como ustedes prefieran) no es mio , es de un señor ingeniero electronico que al estar sin trabajo por unos meses tubo tiempo para dedicarle a su pequeña pero hermosa criatura. Soy aficionado a la electronica y estudie para tecnico y cuando vi esto me gusto mucho y pense : - por que no lo posteo? y aca estoy , despues de 4 hs de trabajo. Espero que lo disfruten la intención es compartir.
Este es el proyecto de Wall-E Es de 150 mm x 150 mm x 160 de alto
Utiliza un par de MATTRACKS para la fuerza motriz y dos robosapienV2 para la cadera motores. Será controlado por una CPU marca BS2P40 y tendrá las siguientes funciones que se describen a continuación. que construir robots muy prolífico. La razón principal para la construcción de este proyecto era para ver si podía usar las piezas de mi stock de los componentes que he acostado alrededor de mi sótano y sala de electrónica, lo único hasta ahora que he tenido que comprar es el MATTRACKS, pantalla de uOLED y L298 IC H-puente.
Lo más importante de Wall-E : es de 5 mm Lite capas, laterales, frontal, posterior y superior, con 2 mm de balsa de revestimiento en los lados con un poco de 1.5mm capas para formar los paneles levantados. Los remaches se realizaron con cola blanca diluida al 40% y se aplica al área requerida es con una vara afilada y puntiaguda, una caída le dará 3 remaches.
Los brazos:
fueron construidos a partir de 1,5 mm de la oferta y la balsa, y utiliza cuatro de mi Technics carneros de aire nuevo a la espalda, los dedos se modded ángulo de Technics vigas cubiertas de capas de 1 mm para los lados y la parte superior e inferior de la balsa. La base está construida a partir de lámina acrílica de 5 mm ya que esto es bueno para perforar agujeros para montar sus accesorios.
La cabeza fue un verdadero reto;
El tubo ocular principal era un par de envases de píldoras de aleación, que funcionaba a ser del tamaño adecuado para la cabeza. El LED azul x 6, 3 en cada ojo están montados en un disco acrílico 5mm y se inserta en el tubo de casi 2/3rds abajo y luego otro disco acrílico delante con el sonar ping en cada sonda de ping eye.The es de TX y RX tuvo que ser retirado del tablero [complicado y un cable de extensión [apantallado] ejecutar desde la tarjeta a la TX y RX en cada ojo.
No estaba seguro en el momento si esto pudiera alterar las características de la gama, pero después de probar esta carecía de fundamento. Los ojos se iluminan en la actualidad con un circuito que tiene una celda de CDS y al cambiar las luces de los ojos, vamos, GWJax puede codificar esto funcione también con algunas otras funciones de Wall-E.
Wall-E se terminó con la estantería spraykote latas de esmalte, imprimación gris, seguido de imprimación antioxidante, y luego con capas de color amarillo, remaches aplicados, a continuación, astilla sobre el remache área, seguido por un óxido aerógrafo sobre los remaches.
Todo el cuerpo se frota luego con almohadillas Scotchbrite hasta que el óxido y un poco de plata se muestra a través de, a continuación, aerógrafo con una mezcla de barniz satinado y de imprimación gris para dar a Wall-E que capeado la cabeza effect esto se hizo de una manera similar pero con diferente colores.
Utiliza un par de MATTRACKS para la fuerza motriz y dos robosapienV2 para la cadera motores. Será controlado por una CPU marca BS2P40 y tendrá las siguientes funciones que se describen a continuación. que construir robots muy prolífico. La razón principal para la construcción de este proyecto era para ver si podía usar las piezas de mi stock de los componentes que he acostado alrededor de mi sótano y sala de electrónica, lo único hasta ahora que he tenido que comprar es el MATTRACKS, pantalla de uOLED y L298 IC H-puente.
Lo más importante de Wall-E : es de 5 mm Lite capas, laterales, frontal, posterior y superior, con 2 mm de balsa de revestimiento en los lados con un poco de 1.5mm capas para formar los paneles levantados. Los remaches se realizaron con cola blanca diluida al 40% y se aplica al área requerida es con una vara afilada y puntiaguda, una caída le dará 3 remaches.
Los brazos:
fueron construidos a partir de 1,5 mm de la oferta y la balsa, y utiliza cuatro de mi Technics carneros de aire nuevo a la espalda, los dedos se modded ángulo de Technics vigas cubiertas de capas de 1 mm para los lados y la parte superior e inferior de la balsa. La base está construida a partir de lámina acrílica de 5 mm ya que esto es bueno para perforar agujeros para montar sus accesorios.
La cabeza fue un verdadero reto;
El tubo ocular principal era un par de envases de píldoras de aleación, que funcionaba a ser del tamaño adecuado para la cabeza. El LED azul x 6, 3 en cada ojo están montados en un disco acrílico 5mm y se inserta en el tubo de casi 2/3rds abajo y luego otro disco acrílico delante con el sonar ping en cada sonda de ping eye.The es de TX y RX tuvo que ser retirado del tablero [complicado y un cable de extensión [apantallado] ejecutar desde la tarjeta a la TX y RX en cada ojo.
No estaba seguro en el momento si esto pudiera alterar las características de la gama, pero después de probar esta carecía de fundamento. Los ojos se iluminan en la actualidad con un circuito que tiene una celda de CDS y al cambiar las luces de los ojos, vamos, GWJax puede codificar esto funcione también con algunas otras funciones de Wall-E.
Wall-E se terminó con la estantería spraykote latas de esmalte, imprimación gris, seguido de imprimación antioxidante, y luego con capas de color amarillo, remaches aplicados, a continuación, astilla sobre el remache área, seguido por un óxido aerógrafo sobre los remaches.
Todo el cuerpo se frota luego con almohadillas Scotchbrite hasta que el óxido y un poco de plata se muestra a través de, a continuación, aerógrafo con una mezcla de barniz satinado y de imprimación gris para dar a Wall-E que capeado la cabeza effect esto se hizo de una manera similar pero con diferente colores.
Bueno empecemos con las imagenes y el "paso a paso" Nos vemos al final del post

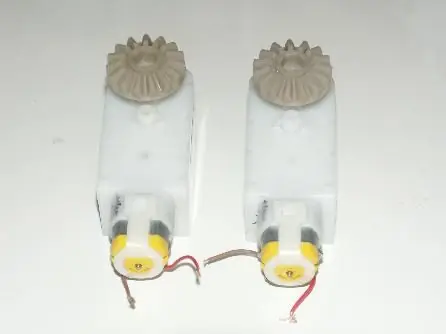

Paso 1 motores de engranajes
RobosapienV2 Hip motores con engranaje cónico hexagonal.
Paso 2
Ejes hexagonales instalados en el motor
Paso 3
Paso 4
Paso 5

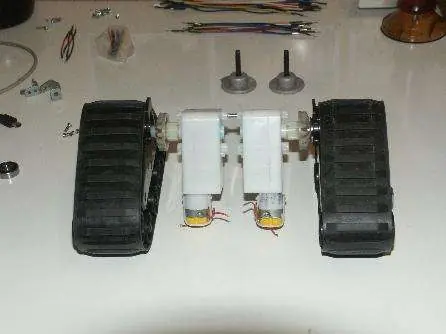

Los motores equipados con MATTRACKS
Paso 6

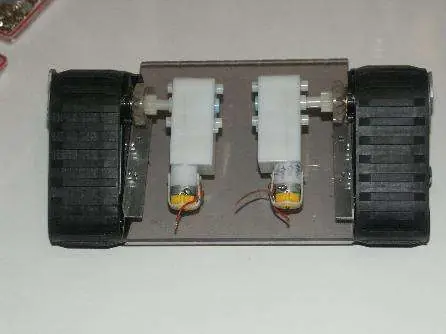

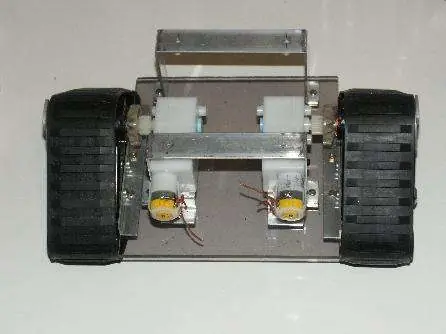

Los motores equipados con base de acrílico
Paso 7
Soportes de aleación para la base de acrílico
Paso 8

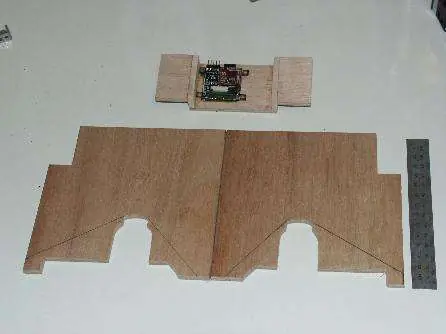

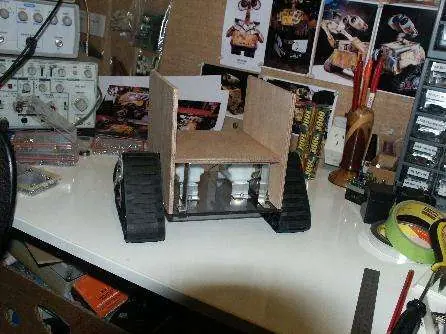

5 mm de base de la oferta y la Lite lados
Paso 9
Frontal y posterior capa de agregado
Paso 10

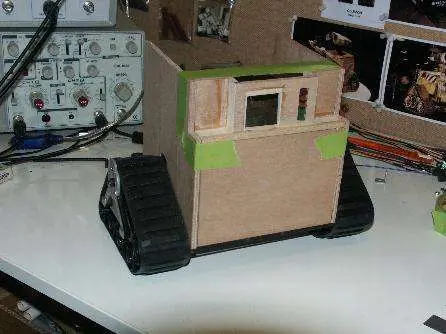

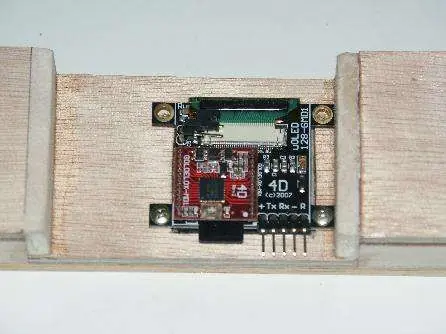

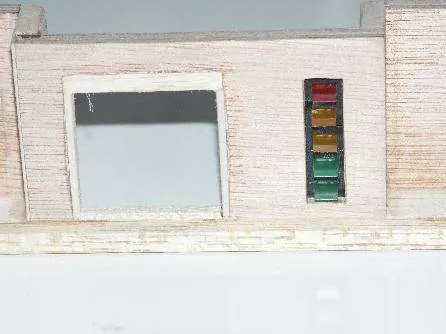

Los paneles laterales extra de 1,5 mm, la capa de uOLED en el panel frontal
Paso 11
Paso 12
Solar condujo el panel derecho de la recarga
Paso 13
Los paneles delanteros ahora en su lugar
Paso 14

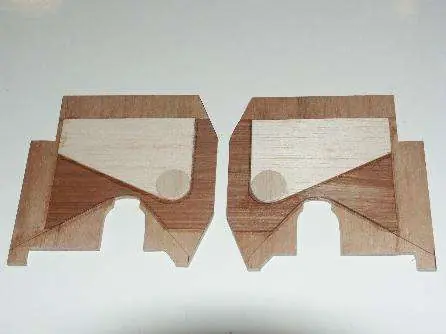

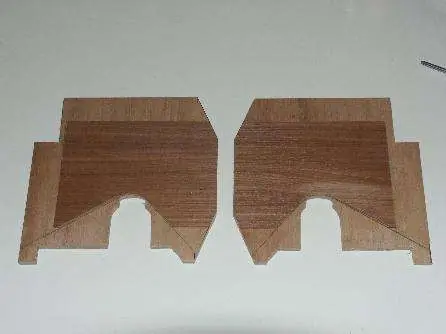

Los paneles laterales laminados 1,5 mm capas
Paso 15

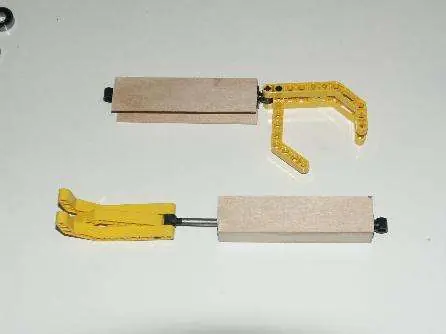

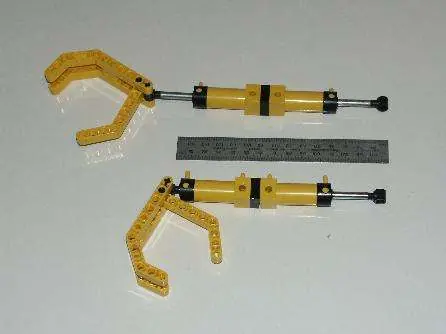

Técnica de los carneros de LEGO para los brazos, pegados espalda con espalda
Paso 16
Cuadro de 1.5mm capas para cubrir los carneros
Paso 17

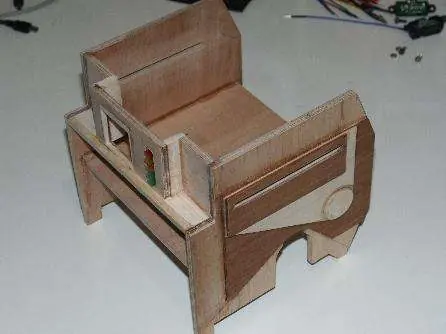

Varias capas para representar a los paneles de metal
Paso 18
Los paneles laterales ya pegados en su lugar
Paso 19

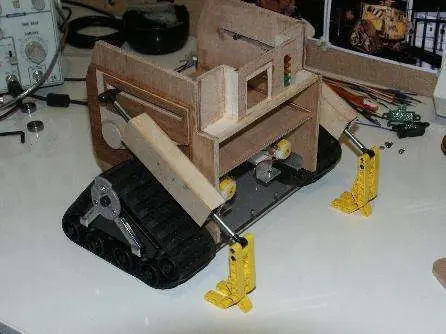

Armas en su lugar
Paso 20

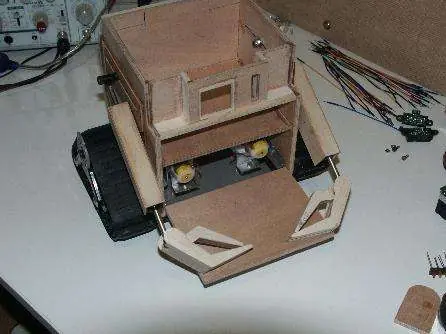

Puerta y pinzas ahora en su lugar
Paso 21

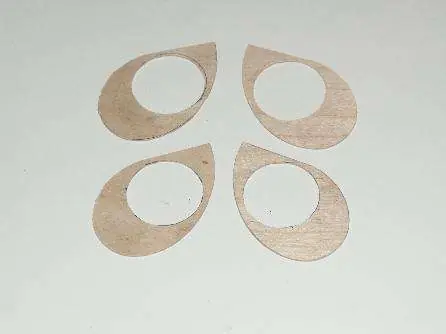

Esta es la sección del ojo, cuatro formadores de capas de 1,5 mm
Paso 22

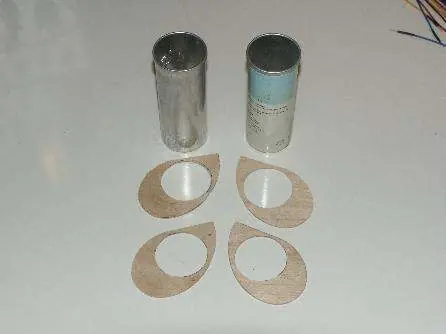

Dos recipientes de aleación y los líderes de la píldora
Paso 23

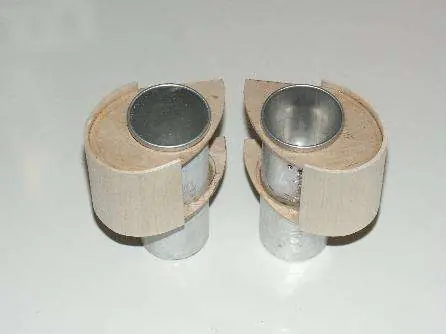

Formadores de capas pegadas en su lugar en los recipientes de aleación
Paso 24

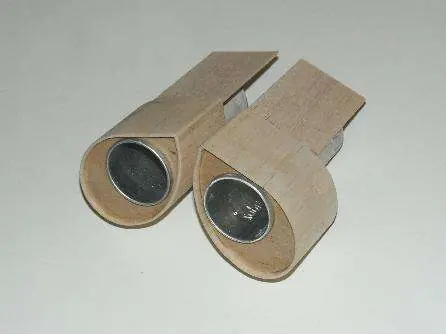

Formadores de ahora cubierta en madera de balsa, y añadió secciones traseras
Paso 25
Más balsa añadido a la parte trasera
Paso 26

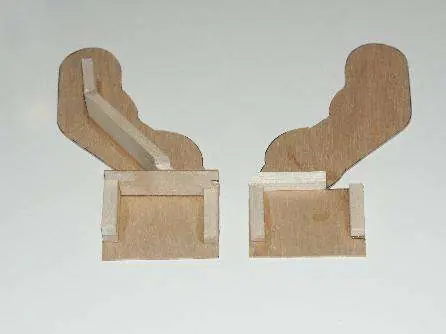

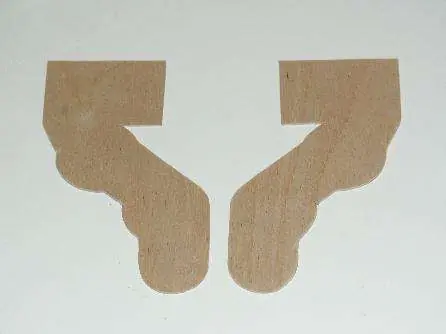

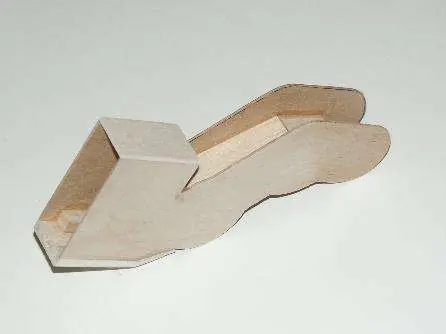

Cuello sección hecha de capas de 1,5 mm
Paso 27
Formadores internos para dar cabida a los servos
Paso 28

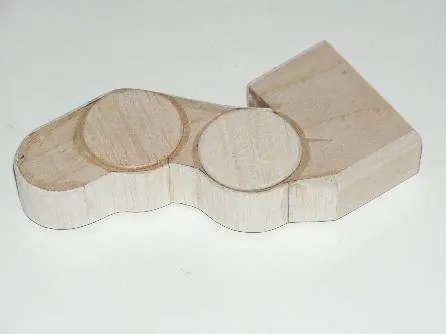

Cuadro de capas unidas entre sí y 1,5 mm de balsa pegados alrededor de los bordes
Paso 29
Detalle balsa añadido al cuello
Paso 30

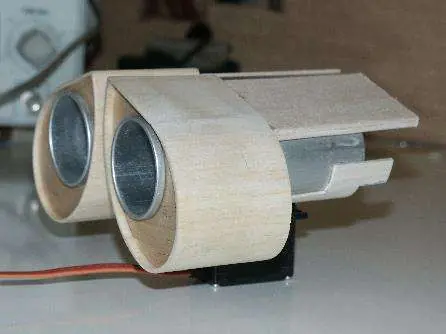

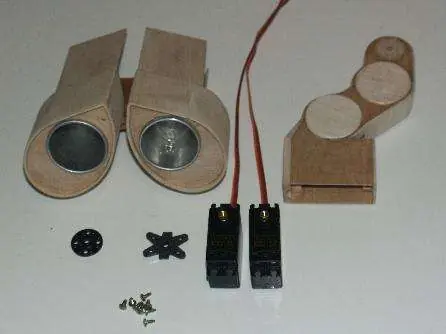

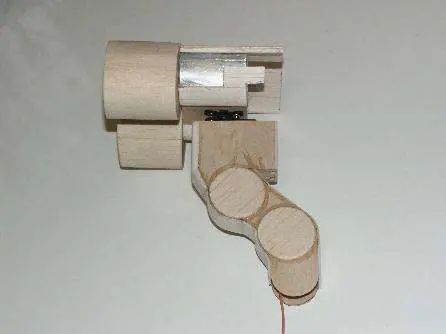

Pan / inclinación de la cabeza y el cuello servos listos para el montaje
Paso 31
Cuello añadido a la cabeza a través de servo Pan
Paso 32
Servo inclinación añadido en la base
Paso 33

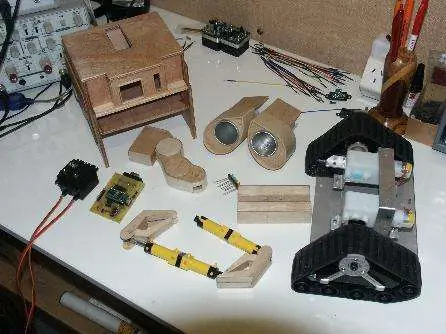

Todas las piezas listas para armar
Paso 34

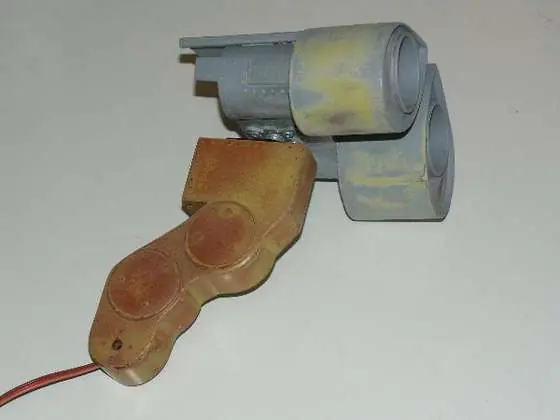

Cuerpo preparado listo para pintar
Paso 35

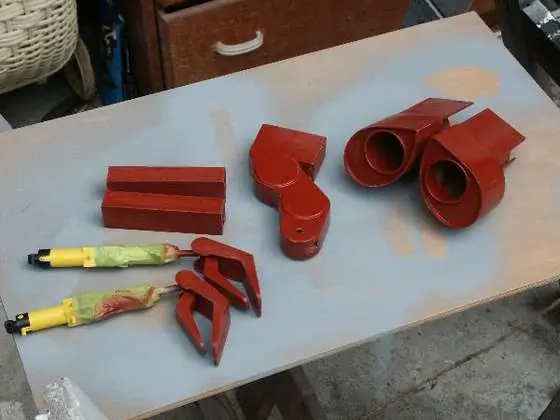

2 ª fase de cebado, la roya parda
Paso 36

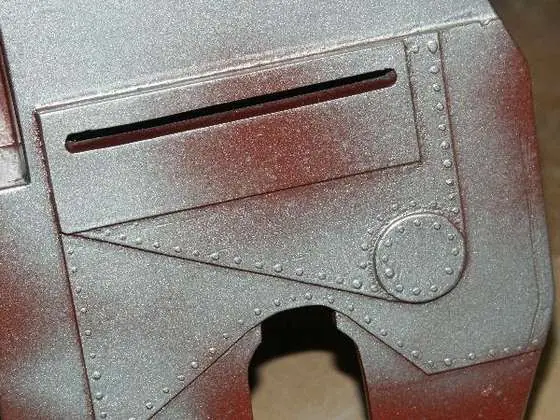

Detalles del remache se diluye cola blanca y el 40% aplicado por una uña afilada
Paso 37

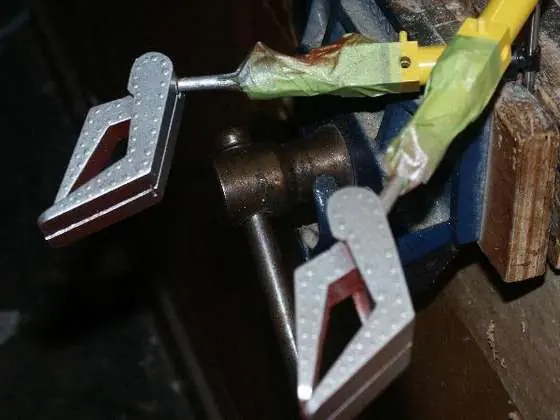

Detalles de pinzas, plata 3 ª etapa aplicada
Paso 38
De plata aplicado sobre los detalles de remaches
Paso 39
Una gran cantidad de detalles está llegando juntos, cuarta capa amarilla aplicada ya la intemperie comienzan a llevarse a cabo
Paso 40

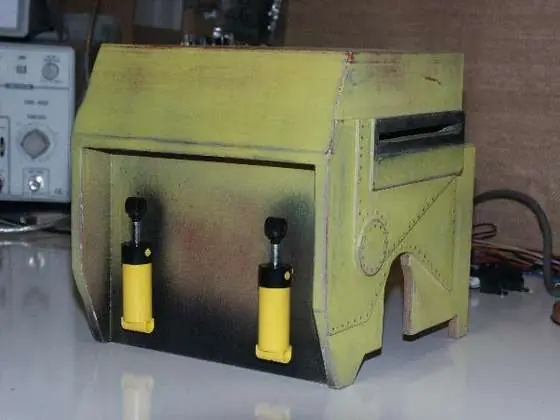

Rams en la parte trasera, ya la intemperie llevando a cabo, con scotch brite almohadillas.
Paso 41
Detalles del brazo añade ahora, y puerta de entrada, a la intemperie más cosas también
Paso 42

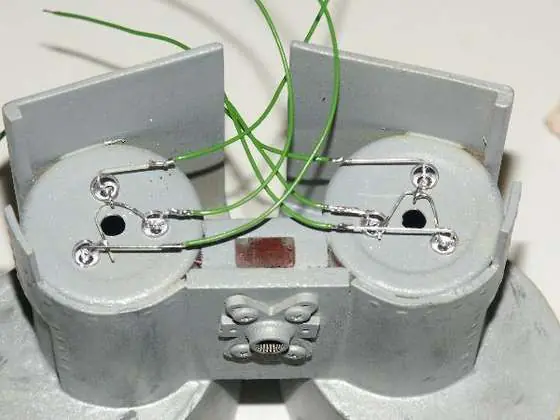

El cableado para las luces azules de 6 en los ojos
Paso 43

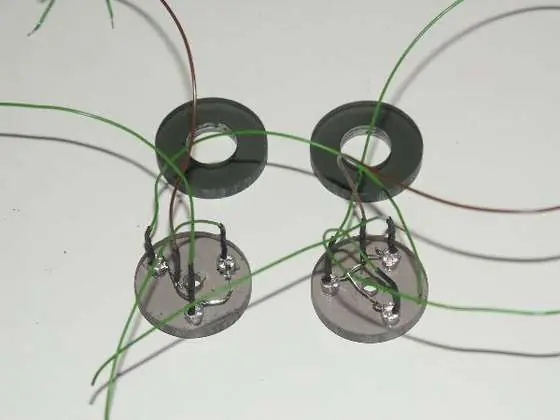

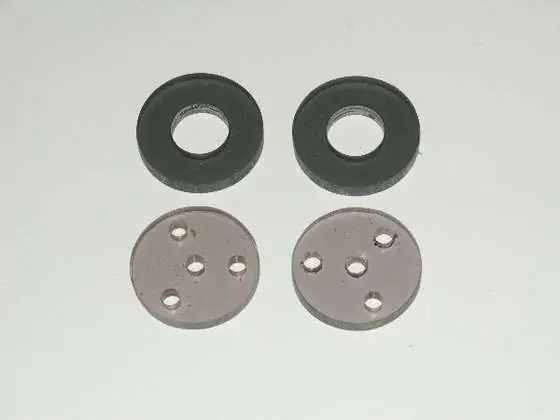

Los discos internos para los ojos, éstos se introducen en los tubos de aleación y la casa LEDS, anillos delanteras son para el sonar ping
Paso 44
Cableado del LED
Paso 45

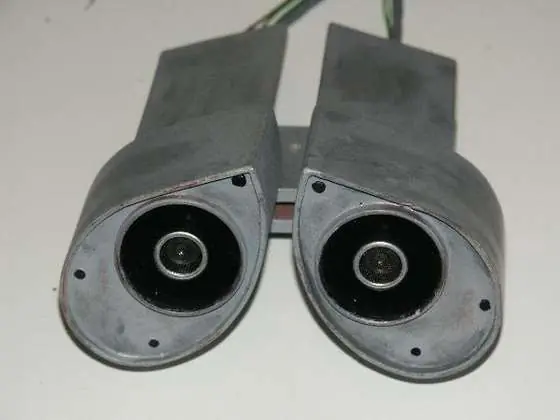

Cableado del telar y el sonar de ping ya está instalado
Paso 46
Cableado del telar y el sonar de ping ya está instalado
Paso 47

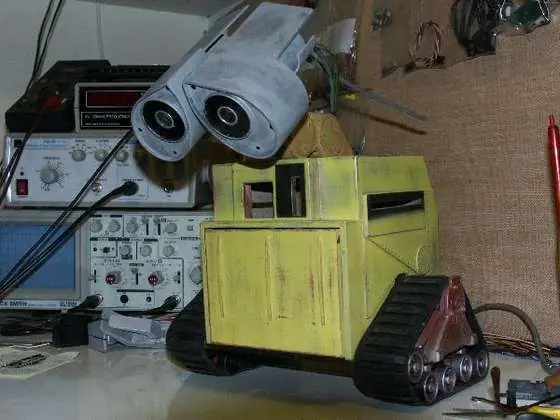

Cabeza / cuello atado al cuerpo
Paso 48

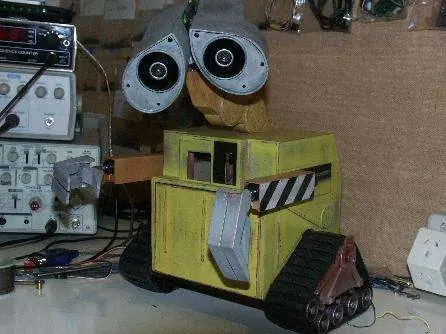

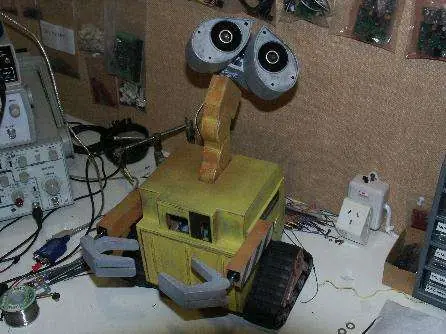

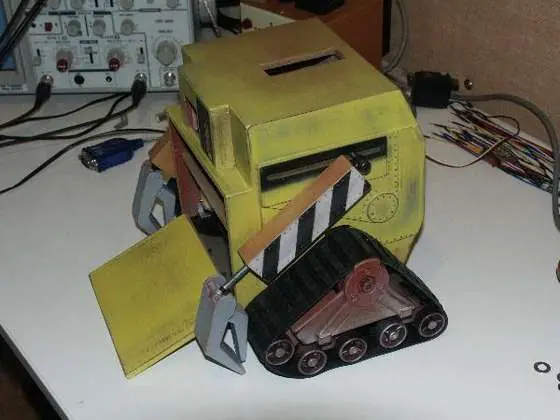

casi terminado Wall-E
Paso 49
Aquí va por ti !!
Paso 50

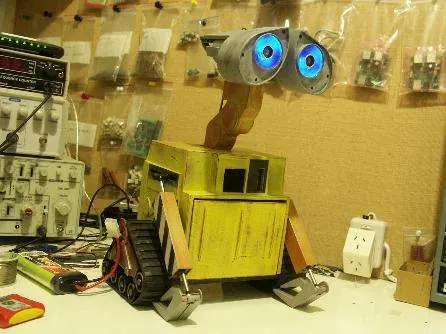

Los ojos de Wall-E se iluminó
Así queda terminado y funcionando esta espectacular
Bueno gente , eso fue todo por ahora , espero que les haya gustado . Les recuerdo que el proyecto no es de mi autoria , pero me parecio que valia la pena invertir mi tiempo para compartirlo en Taringa! con ustedes ya que no lo vi antes. Que lo disfruten!!
