Cargador Solar Para Celulares Hacelo vos Solito
Es muy simple de hacer y una buena introducción a la electrónica y otras cosas con energía solar. Funciona muy bien también. Es necesario para generar 5-6V para cargar un teléfono.
Usted necesitará:
Los paneles solares. He utilizado 2 paneles. (3V creo)
regulador de voltaje de 5V
USB jack hembra / conector de
cable con aislamiento
de soldadura de hierro
de resina epoxi o pegamento caliente
Usted necesitará:
Los paneles solares. He utilizado 2 paneles. (3V creo)
regulador de voltaje de 5V
USB jack hembra / conector de
cable con aislamiento
de soldadura de hierro
de resina epoxi o pegamento caliente

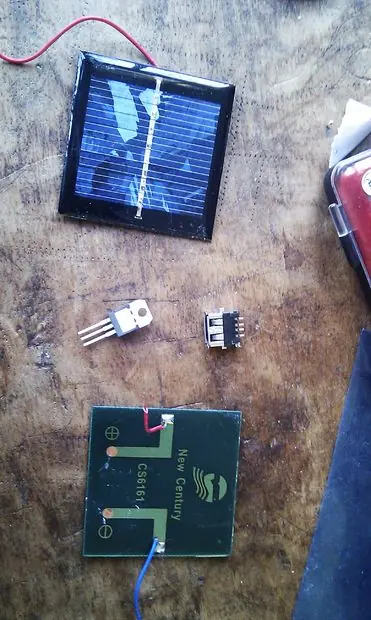

Paso 1 Bits & Pieces

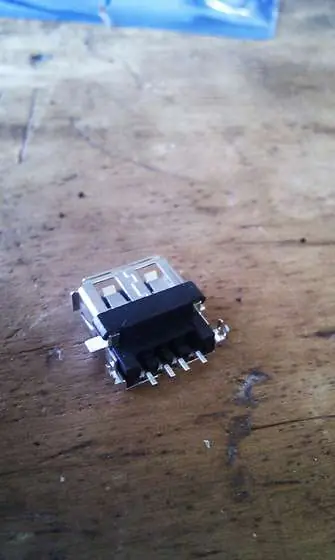

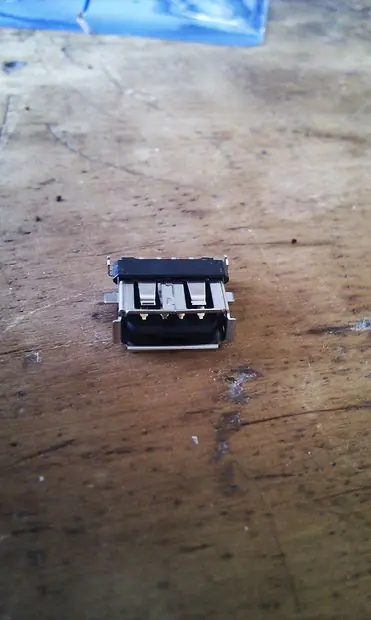

Reúne todas tus cosas. Usted necesita asegurarse de que sabe cuál es el lado superior y de qué lado está la parte inferior del conector USB y el regulador de voltaje para que la soldadura de las clavijas correctas. El regulador mantiene la potencia de salida de 5V.

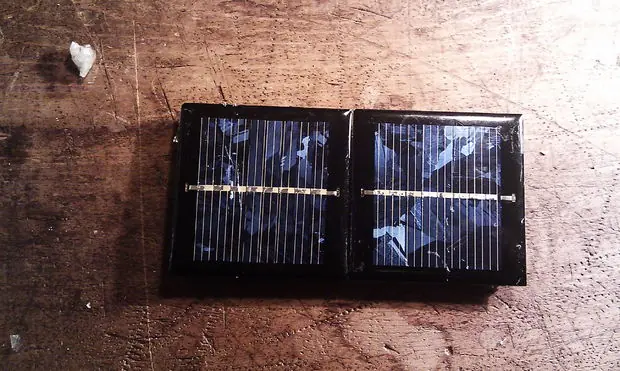

Paso 2 Una serie de paneles solares
Un puerto USB de un ordenador pone a 5.5V para la carga de los teléfonos y reproductores de mp3. Así que usted necesita para obtener alrededor de 5-6V de sus paneles solares. En este caso tengo que soldar los paneles solares en serie con el fin de duplicar la salida de voltaje. (3V cada panel). Soldar el positivo de 1 panel a la negativa de la otra. (Su justo como poner 2 pilas de una linterna)

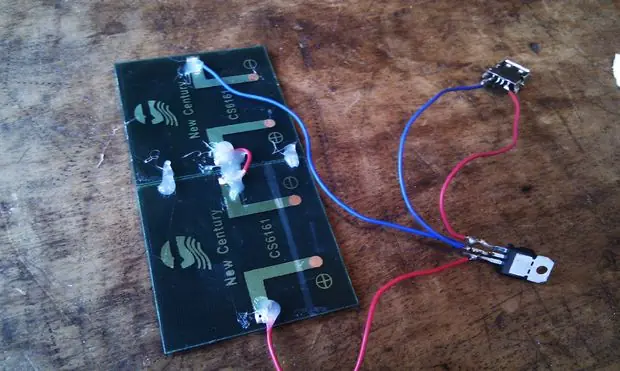

Paso 3 Soldadura todo junto
Instalar todo!

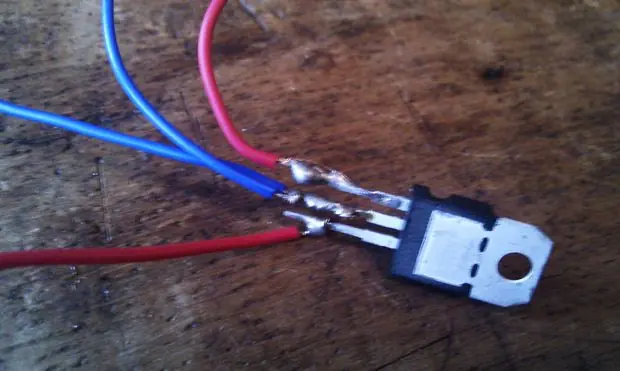

El cable positivo de los paneles solares va a la patilla izquierda del regulador. (El mío es al revés en la foto)

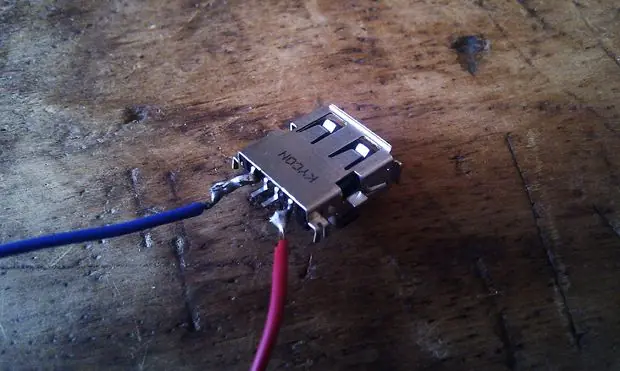

el cable negativo de los paneles va a la pata del centro del regulador y también está conectado a la patilla derecha del conector USB. (Una vez más, la mía es al revés en las fotos)
A continuación, conecte el último pasador del regulador para el otro pasador fuera del conector USB.
Los 2 patillas centrales no son necesarios.
Si sigues mis fotos que va a estar bien ...
El cable positivo de los paneles solares va a la patilla izquierda del regulador. (El mío es al revés en la foto)
el cable negativo de los paneles va a la pata del centro del regulador y también está conectado a la patilla derecha del conector USB. (Una vez más, la mía es al revés en las fotos)
A continuación, conecte el último pasador del regulador para el otro pasador fuera del conector USB.
Los 2 patillas centrales no son necesarios.
Si sigues mis fotos que va a estar bien ...

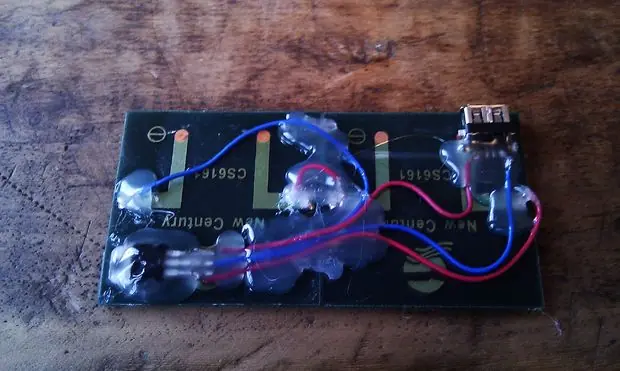

Paso 4 pegamento
He utilizado pegamento caliente para mantenerlo todo unido, pero una resina epoxi o cinta adhesiva no tendrán ningún problema. La próxima vez que lo haría de forma que los 2 paneles articulados de alguna manera para que pudiera retirarse juntos.
Paso 5 ¡Funciona!

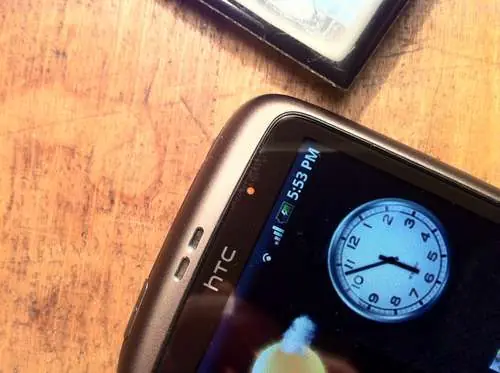

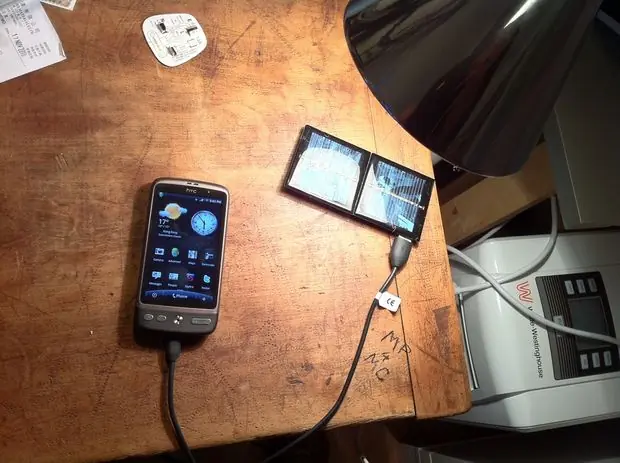

Aquí se está cargando mi HTC.
He bajado una bombilla incandescente, ya que estaba oscuro afuera cuando terminé .... ¡pero funciona!
He bajado una bombilla incandescente, ya que estaba oscuro afuera cuando terminé .... ¡pero funciona!
Bueno gente eso es todo Espero que les haya gustado
