Que es el modelado 3D?
En gráficos 3D por computadora, el modelado 3D es el proceso de desarrollo de una representación matemática de cualquier objeto tridimensional (ya sea inanimado o vivo) a través de un software especializado. Al producto se le llama modelo 3D.
Un poco complicada la anterior explicación, así es como el internet indica que es el modelado 3d,
pero ahora veremos sin mas preámbulo los conceptos que nos llevaran a entender que es el modelado 3D.

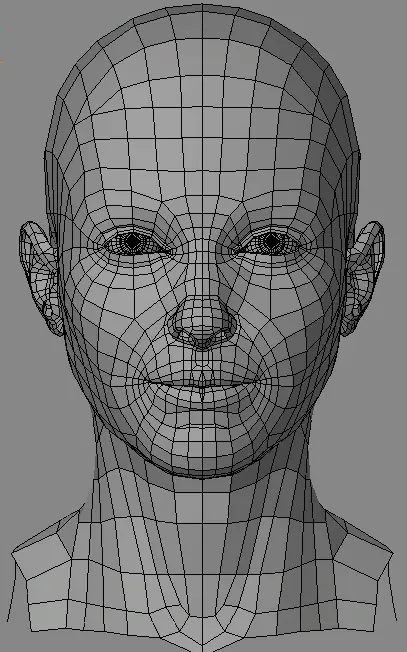

El modela do 3D, obviamente en un computador, se trata de ordenar unas figuras geométricas llamadas polígonos, para formar un objeto ya sea humano, animal, vegetal, mueble, inmueble o artefacto. usando el espacio de las dimensiones de Alto, Ancho, Largo, para formar una "malla", así como lo muestra la imagen siguiente.
Dimensiones y ejes

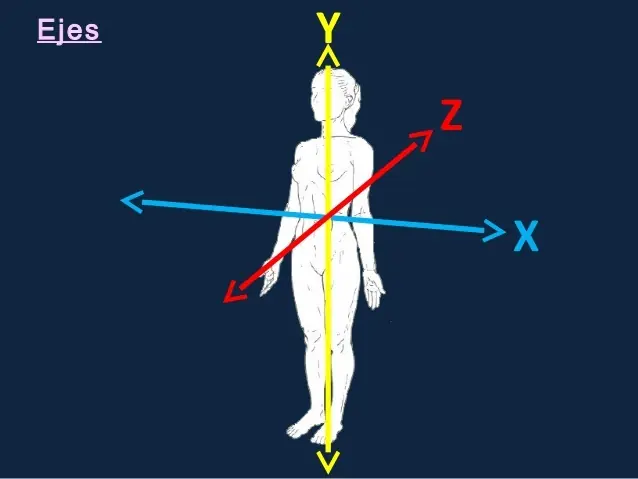

El modelado 3D, se realiza en un espacio virtual que mantiene los 3 ejes, que existen en la vida real, el Alto , Ancho, Largo, cada dimension se señala en el grafico con una letra llamándose.
eje Y el Alto
eje X el ancho
eje Z el largo
La siguiente imagen muestra claramente este ejemplo.
También cabe destacar que una dimensión es un espacio en que cabe un objeto, ejemplo de ello es que los dibujos son en 2 dimensiones, Largo eje Y y Ancho eje X.
Polígonos

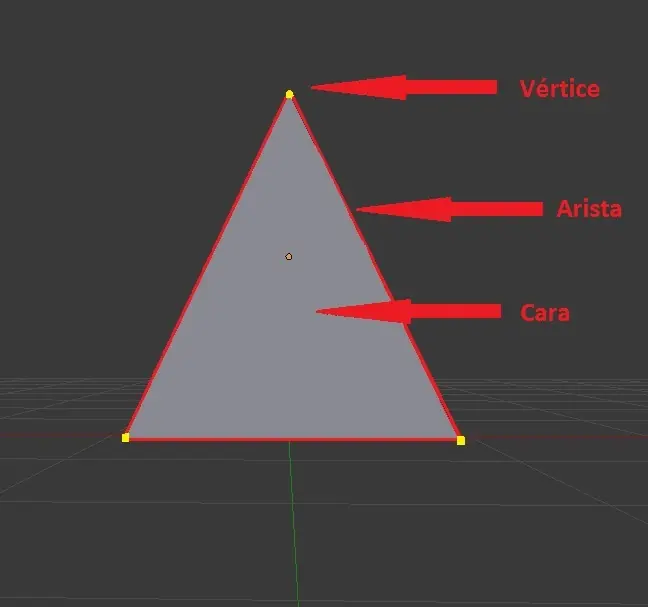

Los polígonos son figuras geométricas formados por unos puntos llamados "Vértices o esquinas" unidos por unas líneas llamadas "Arista o Bordes", estas 2 forman un espacio llamado "cara", la cantidad minima para formar un polígono es de 3 vertibles por ende también 3 aristas.

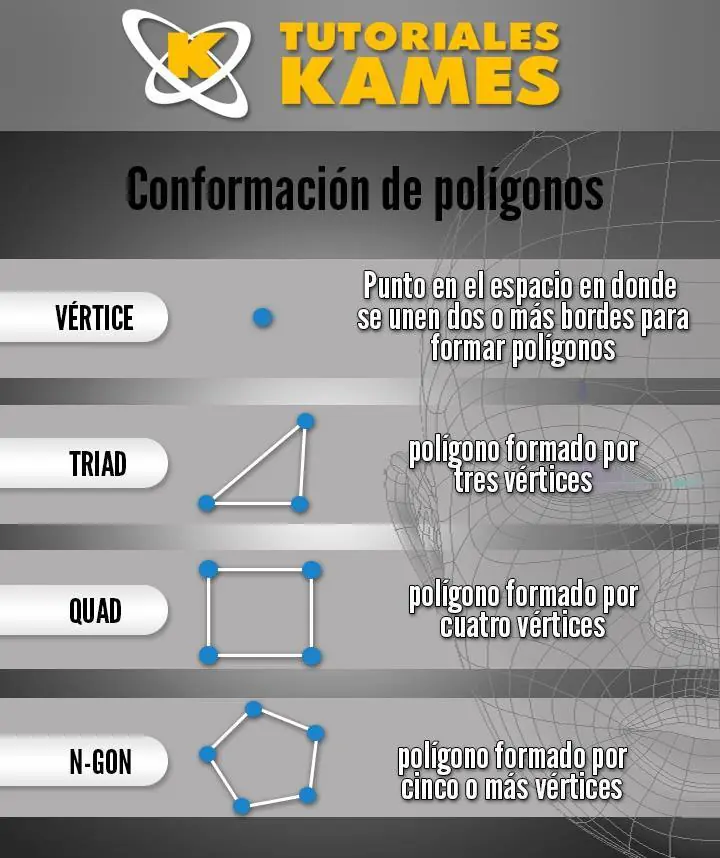

así tenemos que un polígono es identificado por sus Vértices, o sus esquinas:
Un polígono de 3 vértices llama "Triad"
Un polígono de 4 vértices se llama "Quad"
Un polígono de 5 o mas vértices se llama "Ngon"
En modelado 3D se usa mayormente los Quad, muy pocas veces los Triad y los Ngon nunca.
la siguiente imagen muestra claramente lo antes dicho.

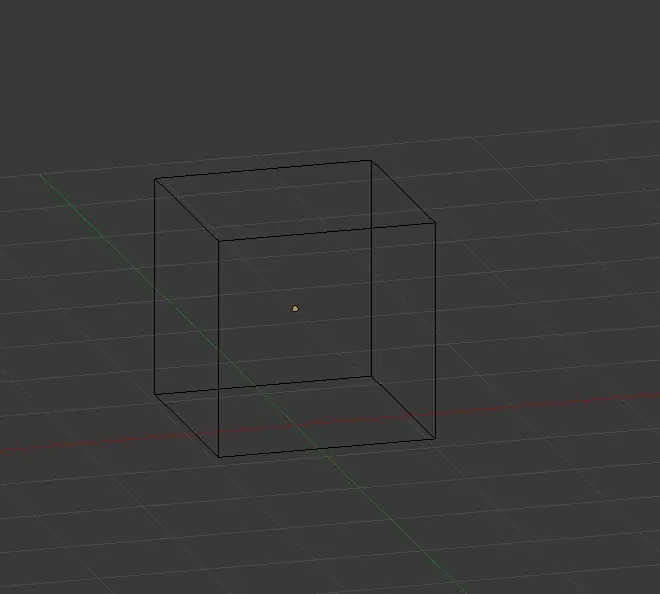

El mejor ejemplo para lo antes dicho es el cubo, podríamos decir que el cubo tiene 6 polígonos, claramente tiene 6 caras.
La cantidad de polígonos le da a una figura 3D la resolución
Una figura en 3D con una cantidad muy alta de polígonos se llama “High Poly” (Alta cantidad de Polígonos)
Una figura en 3D de muy baja cantidad de polígonos se llama “Low Poly” (Baja cantidad de Polígonos)
También se puede considerar un termino medio entre Bajo y alto polígonos como muetra la figura.
Existen dos grupos:
Orgánicos O superficie blanda, es todo aquello que representa una figura de un ser viviente fruta, o vegetal, incluido las representaciones de juguetes.
Hard surface o superficie dura, es todo aquello que represente un objeto inanimado que usualmente es de forma geométrica, una radio un televisor, una mochila, refrigerador una casa, etc. etc.

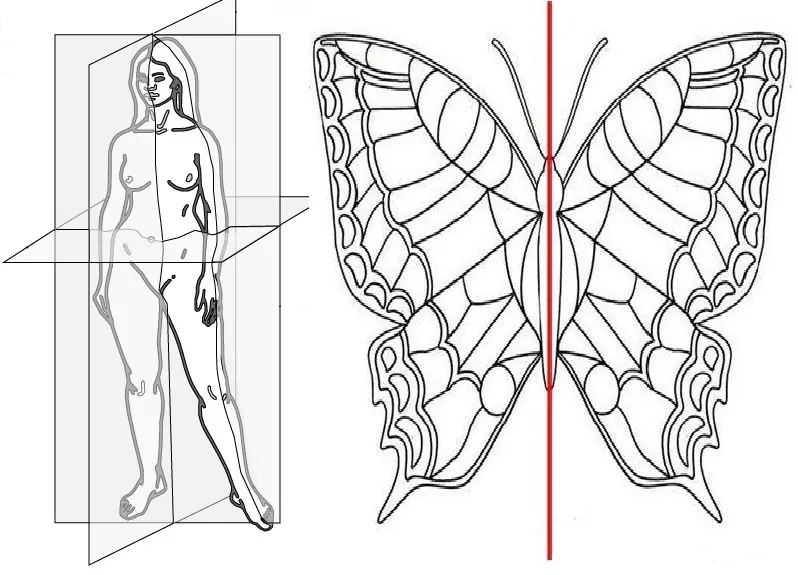

Simetría, es un modelo que tiene 2 lados iguales o muy parecidos, por ejemplo el ser humano, animales, ropa, los programas tienen simetría y si la activas todo lo que hagas a un lado se repite en el otro lado.
Por ultimo nos referiremos a la malla.
Se forma ya avanzado el proyecto como ya se menciono es a través de la unión de polígonos , y es muy importante que la distribución de este sea uniforme, el orden de la malla dentro del objeto se llama "Topología" y se trata de dejar la malla ordenada para un trabajo posterior del modelo que puede ser "la animación".
La malla y la cantidad de polígonos esta íntimamente relacionadas, de ello resulta el nivel de detalle del modelo y es importante en la cercanía a ojos, boca y salientes de un modelo orgánico, que posteriormente se le dará animación, incluso existen programas dedicados al arreglo de la malla, se llama "Re topología".
En otro post me referiré a programas de modelado 3D y forma de pintado en ambientes
de modela 3D.
Gracias por pasar, espero que le sirva a alguien, siéntanse libre de comentar, cualquier punto me sirve, sin ustedes no hubiéramos sido nada y gracias.....totales.
