Quieres Internet Gratis? pues no lo pienses mas y crea tu propia antena WiFi Casera!!

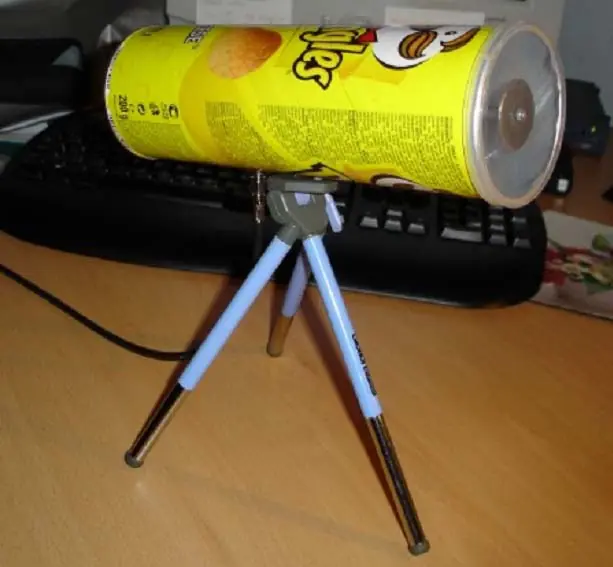

Segundo especial que preparo en Taringa!,os traigo aquí una antena wifi casera que he ido viendo por Internet, todo explicado paso a paso y sin complicaciones.
La más interesante de todas (a mi parecer) os la pongo completa, el resto os dejo que la visitéis en sus respectivos lugares de origen. Bueno empecemos, os presento a la madre de todas las antenas wifi, seguramente muchos de vosotros habréis oido hablar de la antena wifi con una lata de Pringles, pues esa es, con todo lujo de detalles.

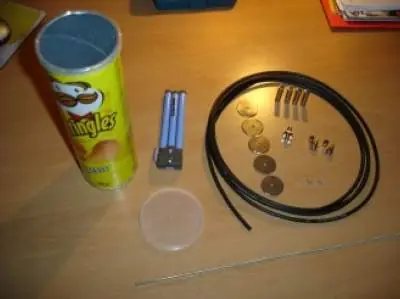

1.- Materiales:
1 barra roscada de 140 mm de largo y 3 mm de grosor.
- 2 tuercas de fijación de 3 mm.
- 5 arandelas de 30 mm de diámetro total y 3 mm de diámetro central.
- 4 tubos metálicos huecos de 30 mm de longitud y como mínimo 3 mm de diámetro interior.
- 1 conector Hembra – Hembra SMA.
- 1 conector SMA macho.
- 1 conector SMA macho inverso (RP-SMA).
- 1 aguja.
- 1.5 m de cable coaxial RG58.
- Lata de patatas Pringles (de las largas).
- 2 tapas de la lata de patatas Pringles.
2.- Herramientas:
- Regla.
- Tijeras.
- Cortador de tuberias.
- Sierra de metal.
- Punzón.
- Cutter.
- Soldador de punta.
- Pistola de silicona caliente.
- Crimpadora de BNC.
3.- Procedimientos de montaje:
3.1.- En primer lugar, cortaremos el tubo en 4 trozos de 30 mm de largo cada uno (si ya los comprasteis cortados, saltaos este punto). Después la barra roscada en 140 mm de largo, nos quedaría la suma perfecta (con unos mm de margen de error), teniendo en cuenta que las arandelas, las tuercas y las tapas de plástico miden respectivamente 1,6 mm, 2 mm y 0,5 mm de longitud. En la segunda foto podemos ver muy bien explicado la posición de las piezas en la barra roscada.
Nota: Como es lógico, para poder montar las tapas de plastico, debemos hacer unos agujeros del mismo diámetro que la barra con rosca (3 mm), e insertarlas en la posición que indica el esquema de arriva, también tened en cuenta que la segunda tapa de plástico (la que está en el centro del esquema) deberemos cortarle los bordes con la finalidad de que tenga el mismo diámetro que el interior de la lata de Pringles, esto es unicamente para que no se nos mueva la antena por dentro y dejarla bien centrada. Acordaos también que cuando tengáis el montaje del esquema terminado, debéis apretar bien las turcas de los estremos, para evitar desajustes innecesarios.
Después de todo esto, el resultado sería algo así:
3.2.- Ahora empezaremos a modificar la lata en sí, limpiala sin agua (ya que podrías deshacerla), y hazle un agujero a 80 mm desde el fondo de la lata para colocar ahí el receptor. El agujero debe encajar a la perfección con el conector Hembra – Hembra SMA, así que tened mucho cuidado con esto. De todas formas, si veis que no os queda muy bien, siempre podéis fijarlo con un poco de silicona o un par de roscas para el conector.
Cuando hayamos comprobado bien que todo encaja, sacaremos el conector para prepararlo. Cojemos la aguja que teniamos preparada y le cortamos los dos estremos (también podemos utilizar un hilo de cobre de la misma longitud), la colocamos en el conector, procurando que haga contacto con el hilo central y no con los bordes del mismo, y a continuación la fijamos rellenando con silicona el interior del conector. Acordaos al terminar que debemos comprobar la continuidad entre un estremo del cable y el otro y que no existe cortocircuito entre los dos polos del cable, todo ello lo haremos facilmente con el polímetro.
Nota: Una vez terminado y colocado en el interior de la lata, deberemos comprobar que la espiga no sobrepasa la mitad del diámetro de la lata, ya que esto implicará perdida de señal (podemos graduarlo facilmente con las tuercas que sujetan el conector o cortando la espiga un poco). Después de esto, ya podremos colocar el colector en el interior de la lata, comprobando que no toque la espiga, pero que quede cerca.
3.3.- (Esta parte la podemos suprimir, si compramos el cable ya hecho) Ahora nos liaremos con el PigTail (básicamente es el cable que va desde la antena hasta la tarjeta wifi), utilizaremos el cable coaxial RG58, que tiene una pérdida de 81 dB por cada 100 m.
Para empezar, pelaremos las dos puntas del cable, teniendo mucho cuidado de colocar bien los dos polos y que no se toquen, como se muestra en la imágen, opcionalmente, podemos soldar el hilo central del cable para una mejor conductividad.
A continuación podremos introducir el cable en el conector, colocando bien el pin correspondiente en el propio núcleo del mismo. Recortamos la malla sobrante para que no haga contacto con nada después de crimpar el conector, y finalmente, crimpamos el conector para dejarlo bien fijo. Repitiremos este proceso con el otro estremo del cable y obtendremos este resultado:
Ahora lo único que nos queda por hacer es conectarlo todo y probar los resultados. Si casualmente no os sirve el conector que va en la parte de la tarjeta Wifi, siempre podéis comprar una adaptador, los hay de todo tipo. Si tenéis un portátil y no sabéis como conectar esta antena, os recomiendo que os paséis por este tutorial que lo explica muy bien.
Bueno para los que no podian ver las imagenes ay las puse en otro host!!
Bueno comentar es agradecer y dejar puntos tambien espero lo disfruten!!
