Buenas tardes a todos, hoy os quiero mostrar un generador hecho por mi. Éste está construido con partes de una motocicleta de 100CC. Al final os dejo el link, para que vean su funcionamiento.
Materiales:
-Estator de motocicleta de 100CC
-Rotor de motocicleta de 100 CC
-Regulador de voltaje para dicha moto
-Flecha de 1/2"
-Batería de 12V 8Ah
En estas imágenes vemos las partes que componen al generador:

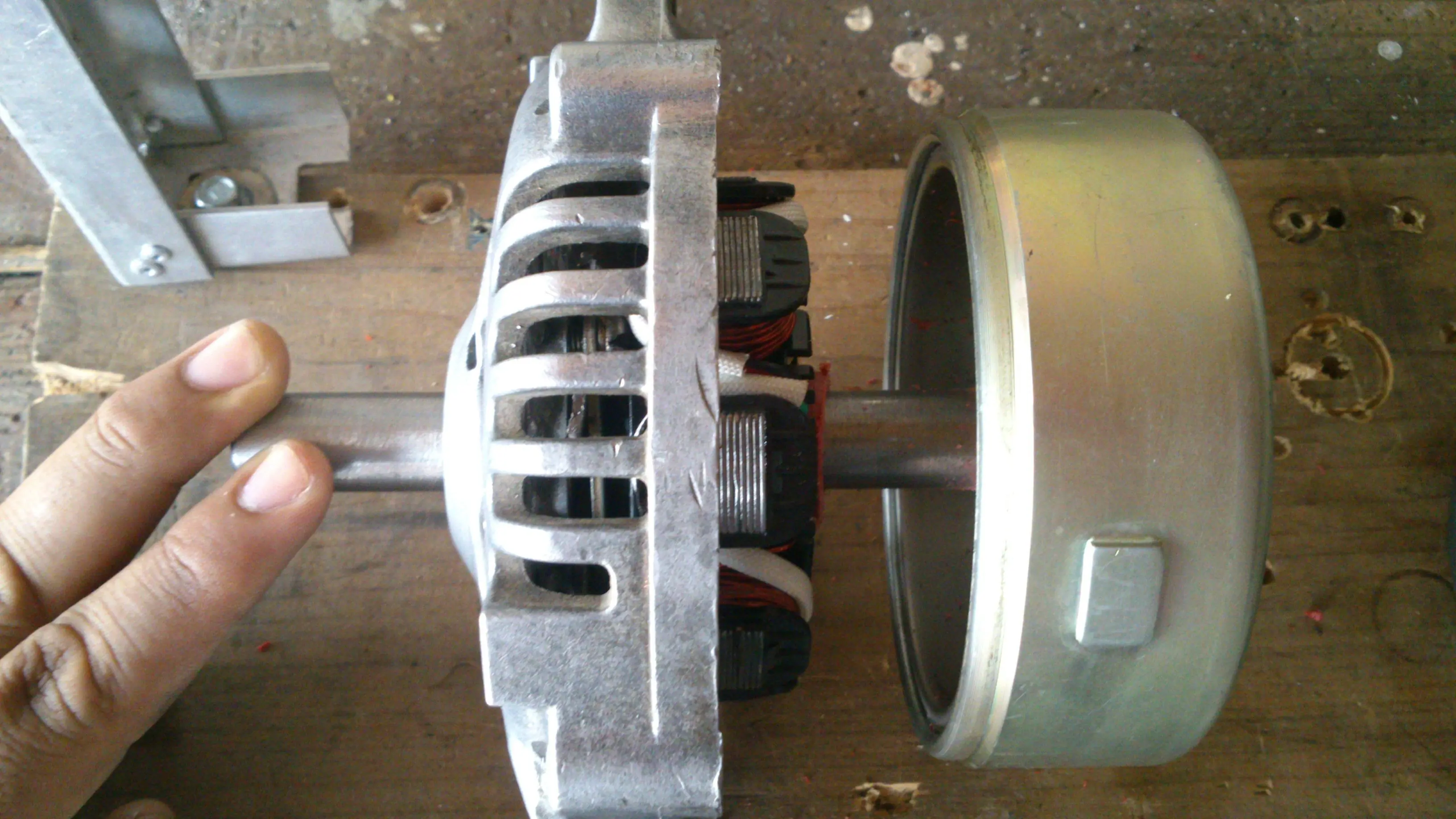

1. Chasis tomado de un alternador de automóvil para aprovechar el rodamiento que trae.

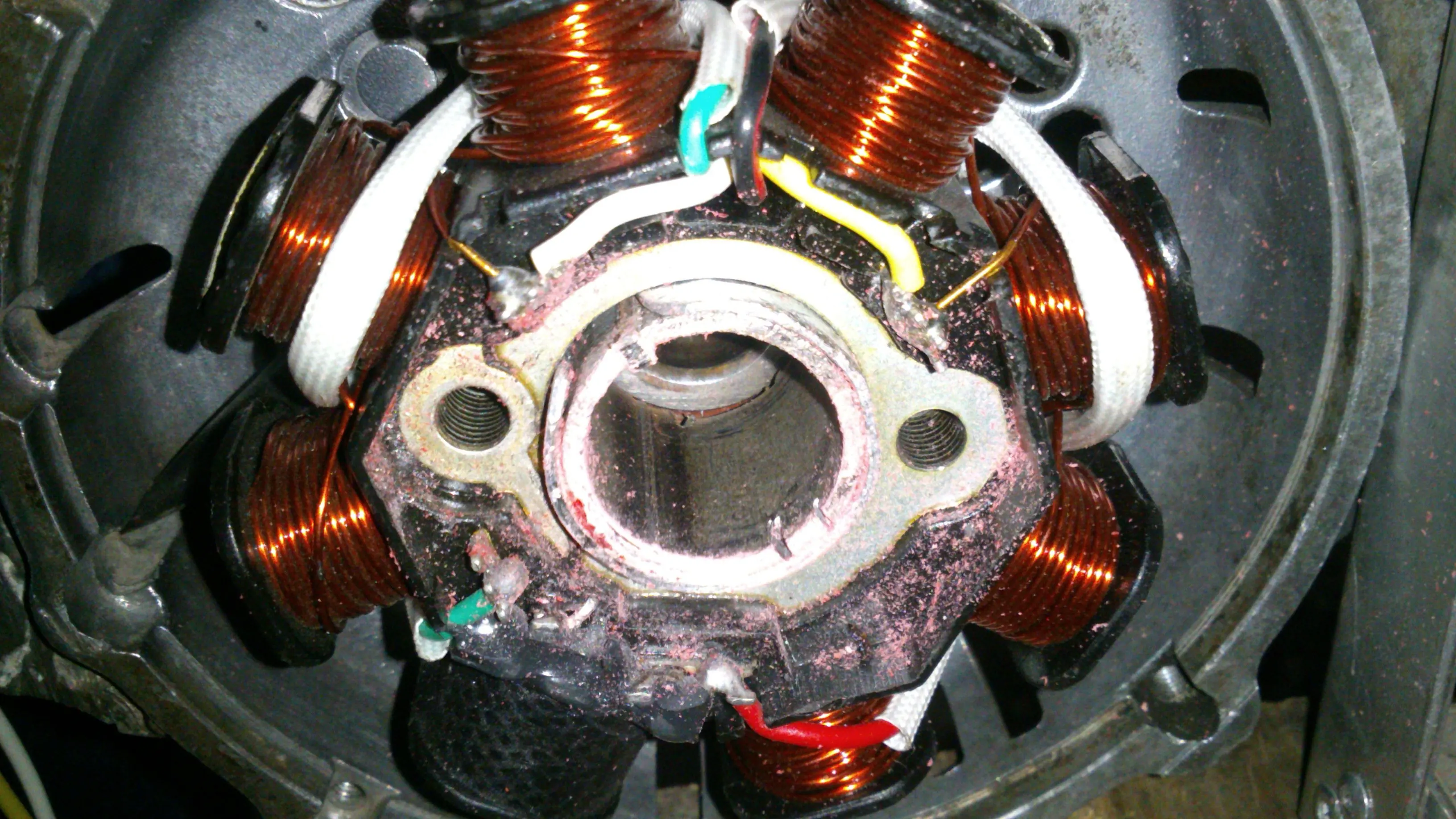

2. Estator de motocicleta de 10CC se vende junto con el rotor. Se trata de un generador axial el cual tiene la función de un alternador como en un automóvil.

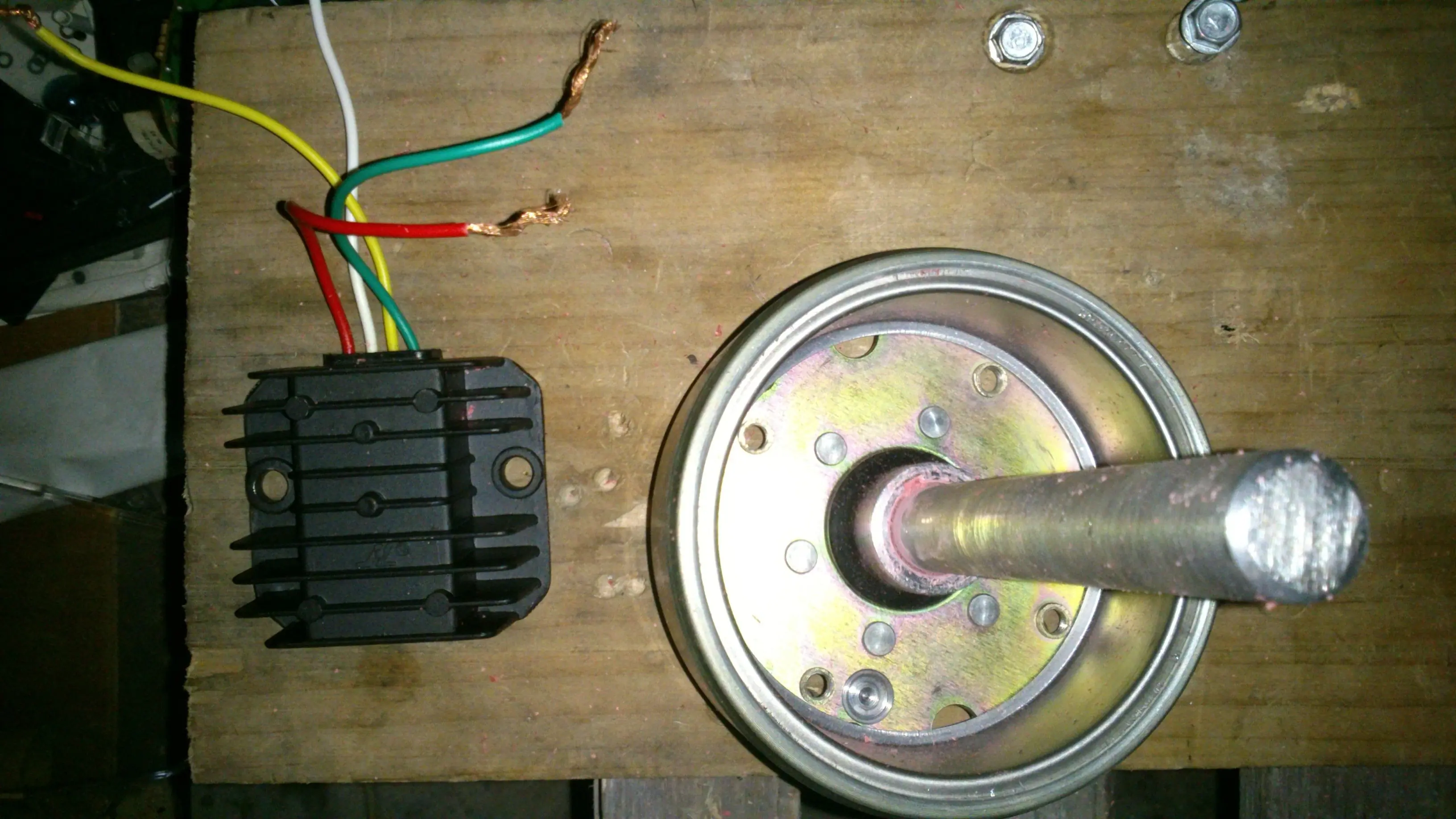

3.- Rotor y regulador de voltaje. El regulador de voltaje, como su nombre lo indica, es el encargado de mantener un correcto voltaje hacia la batería. El rotor lleva una flecha de media pulgada, ésta debe ser cónica para embonar perfectamente en el rotor y se asegura con una tuerca.

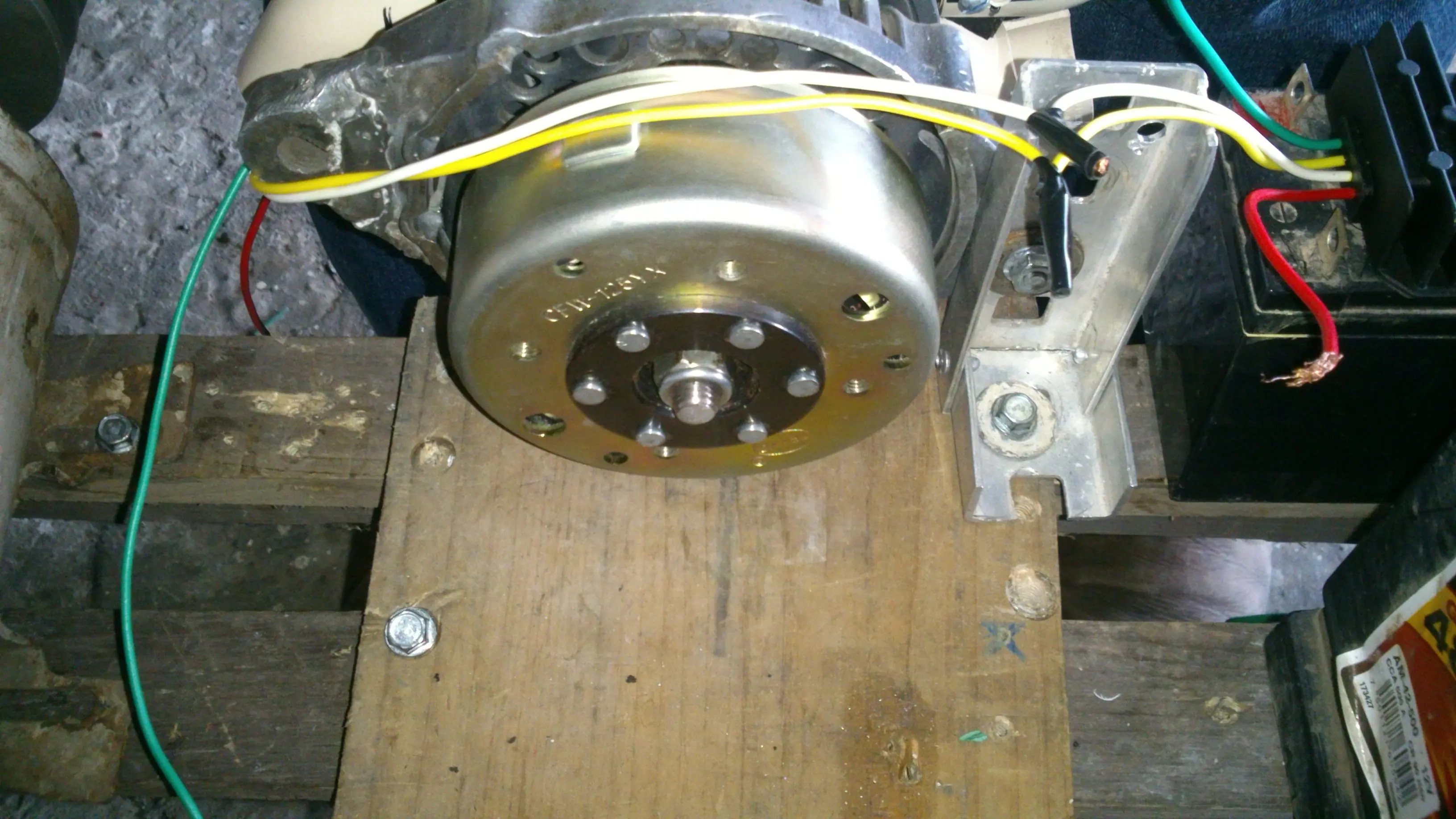

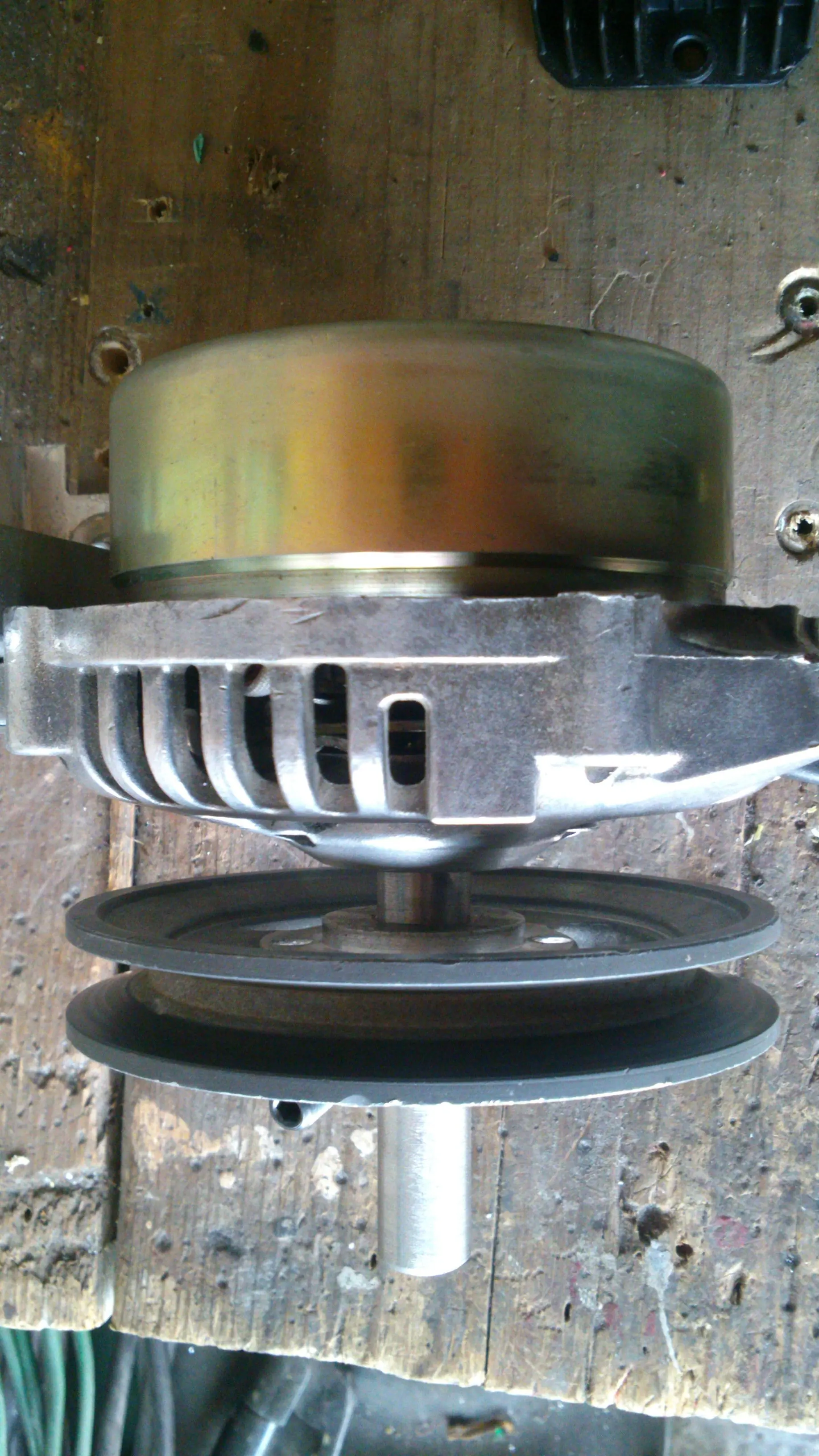

4.- Generador armado.

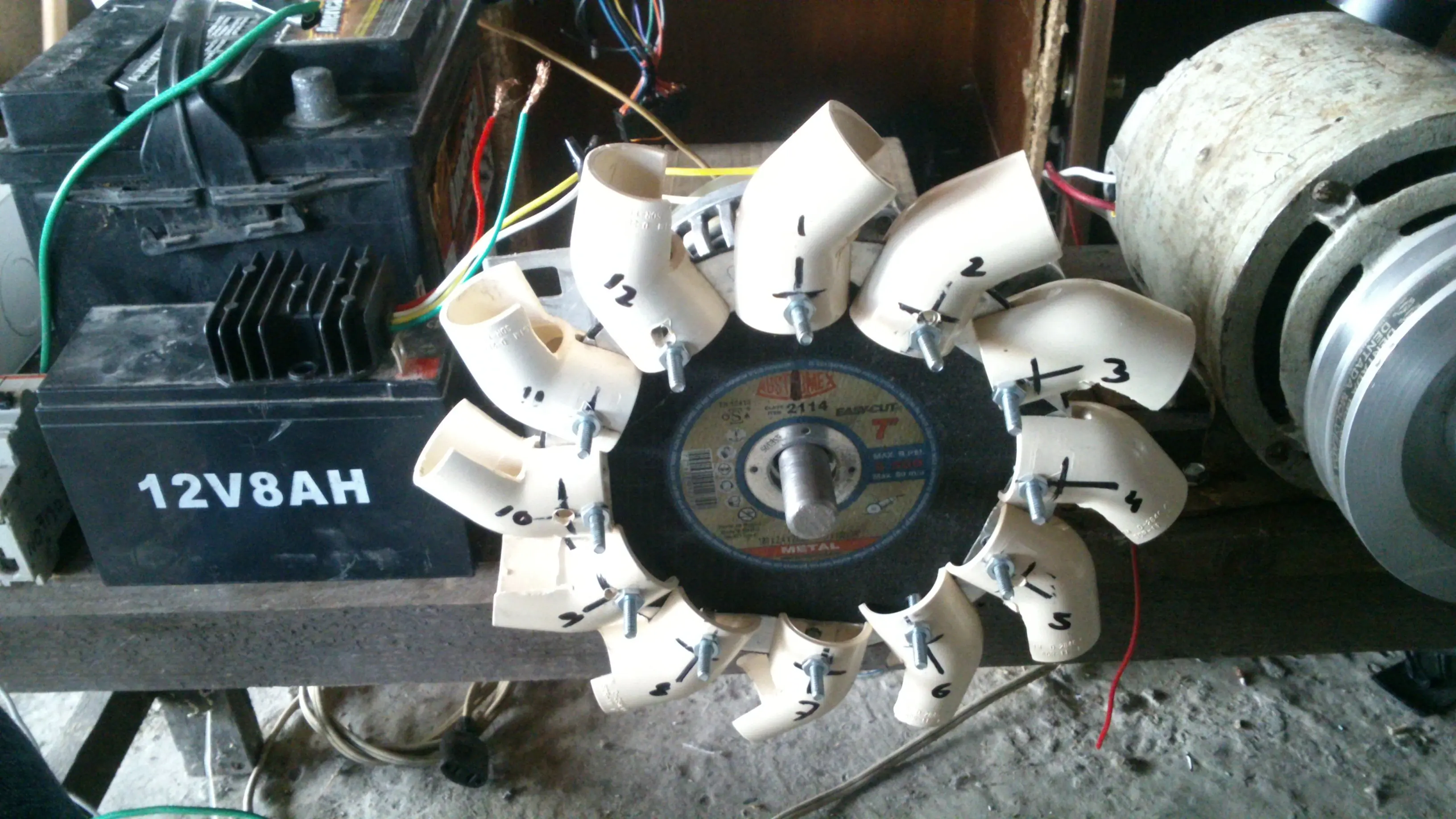

En la siguiente figura os muestro la adaptación de una turbina hidráulica, la cuál yo mismo fabriqué con codos a 45° de PVC y un disco de corte de una moladora. Como os menciono en el título se le puede adaptar unas aspas para que sea un generador eólico.

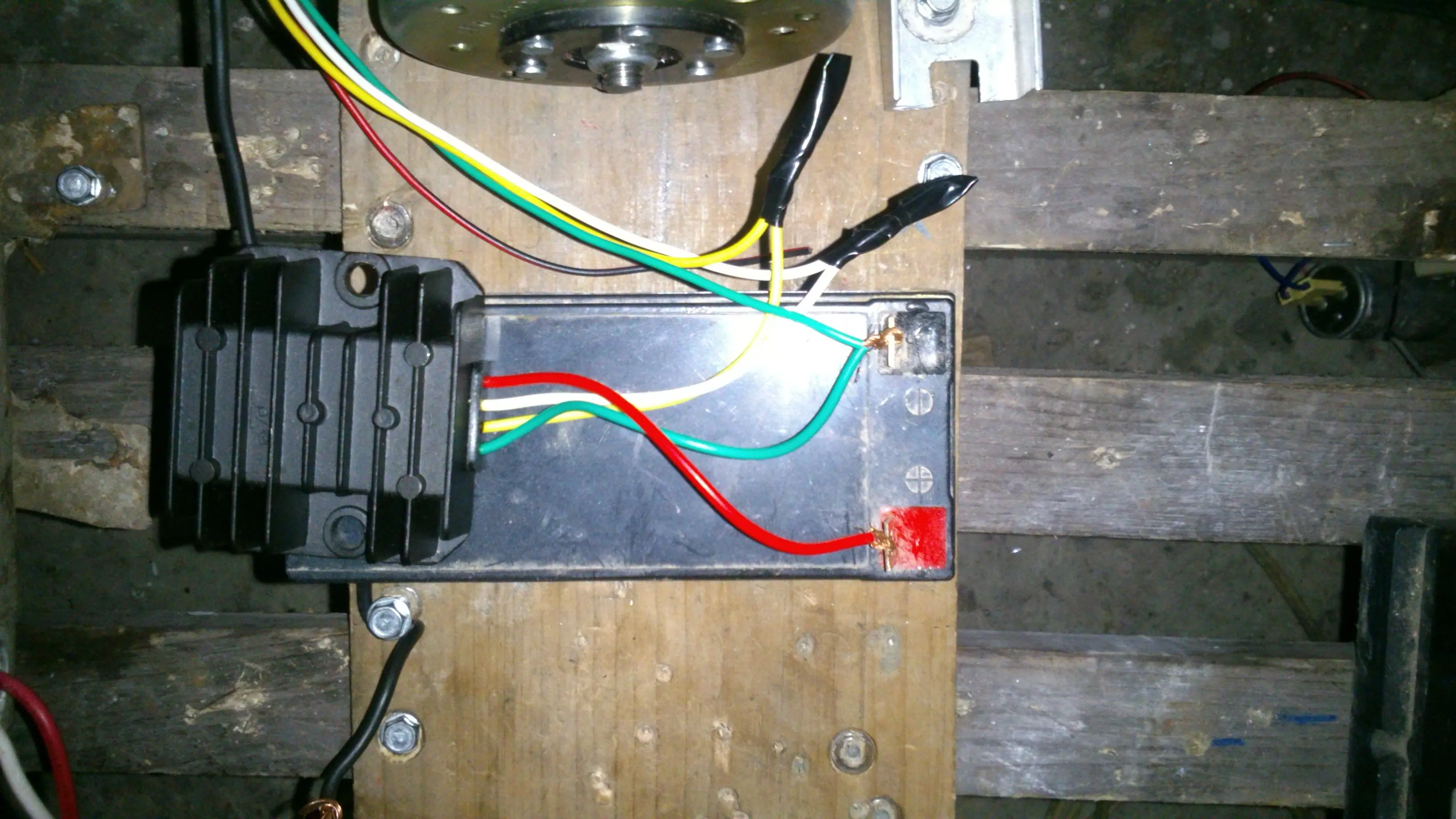

Finalmente muestro las conexiones, que son sumamente fáciles, os debéis guiar por los colores.
Desde el generador salen varios cables, únicamente nos importan 3, que son el amarillo, blanco y verde. Éstos van directo hacia el regulador uniéndolos con el mismo color.
Posteriormente del regulador, salimos con los colores rojo y verde hacia la batería, Rojo (+) y verde (-).

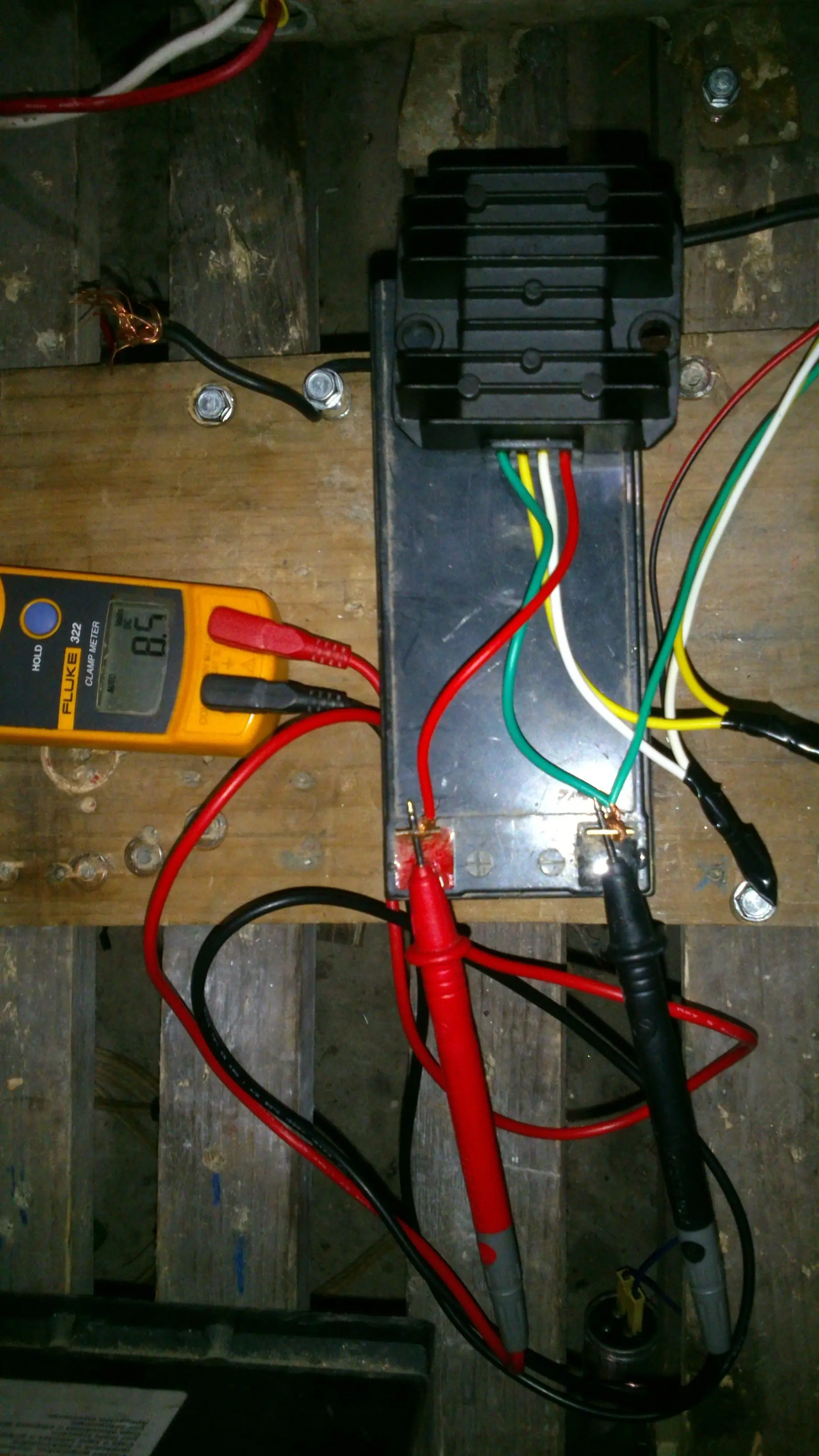

Los resultados son los esperados, se midió previamente el voltaje de la batería, el cual arrojó 8.4 V.

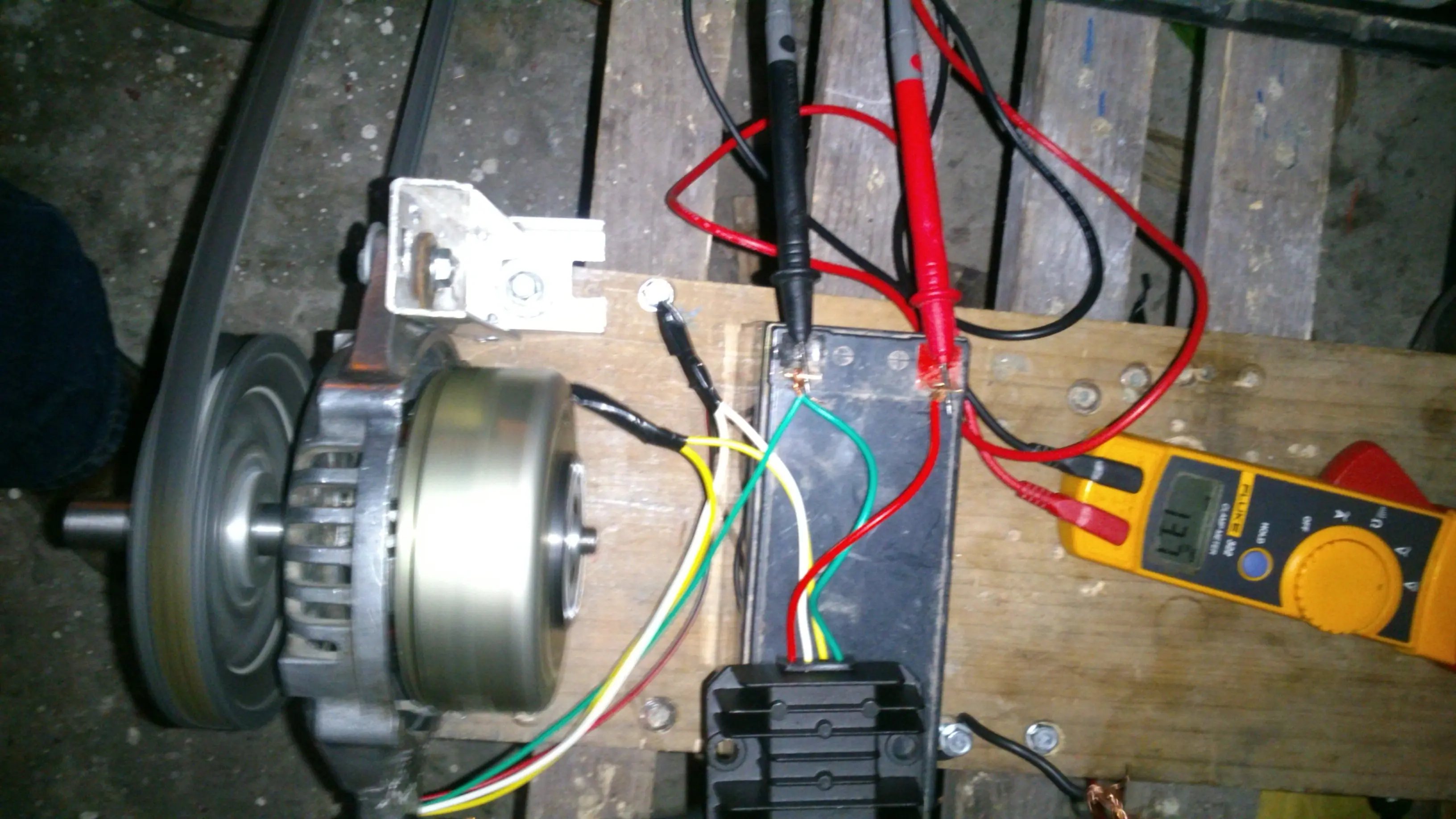

Con la finalidad de ser prácticos adaptamos el generador a un motor de lavadora, para verificar su funcionamiento.

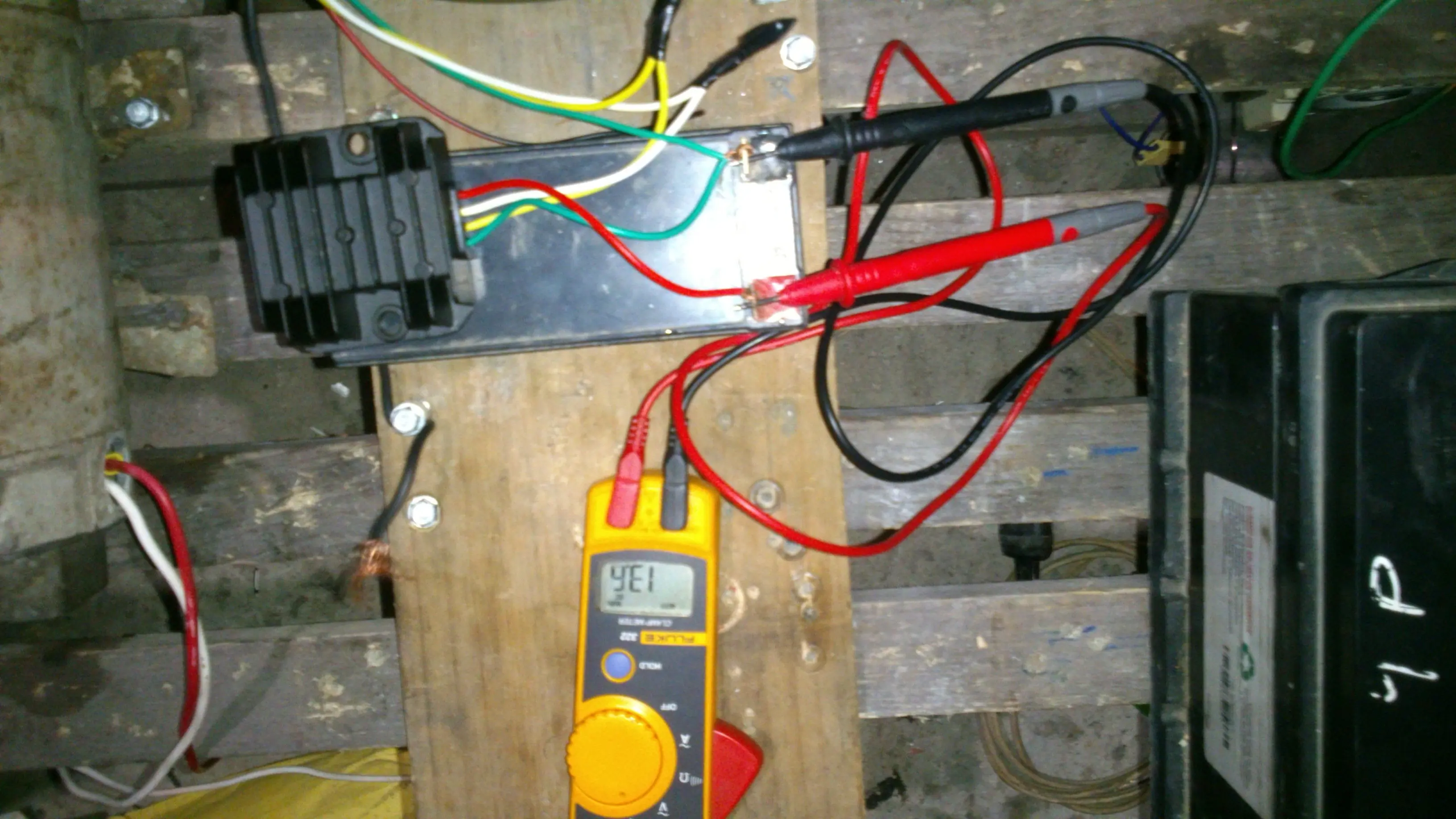

Y así finalmente obtenemos los resultados esperados, ya que el multímetro nos arroja una lectura de 13.7 V, los cual es lo ideal para cargar la batería.
Espero pronto probarlo con su turbina, y además creo que se puede hacer un ciclo para tener energía infinita, si lo descubro lo compartiré.
Les dejo el link del vídeo para que observen su funcionamiento:
Comenten y punteen, mil gracias por su visita.
