Buenas,.
Este tutorial fue hecho con una Honda Twister pero sirve para cualquier moto. Lo unico que tiene que identificar son los colores de los cables de la luz de giro y del relay
No se si alguien conoce la pagina dealexterme http://dx.com/ (es una pagina de Hong Kong donde hay miles de cosas para comprar. Se paga con tarjeta de credito en doalres y el envio se realiza de forma gratuita. A mi me demoro 1 mes en llegar).

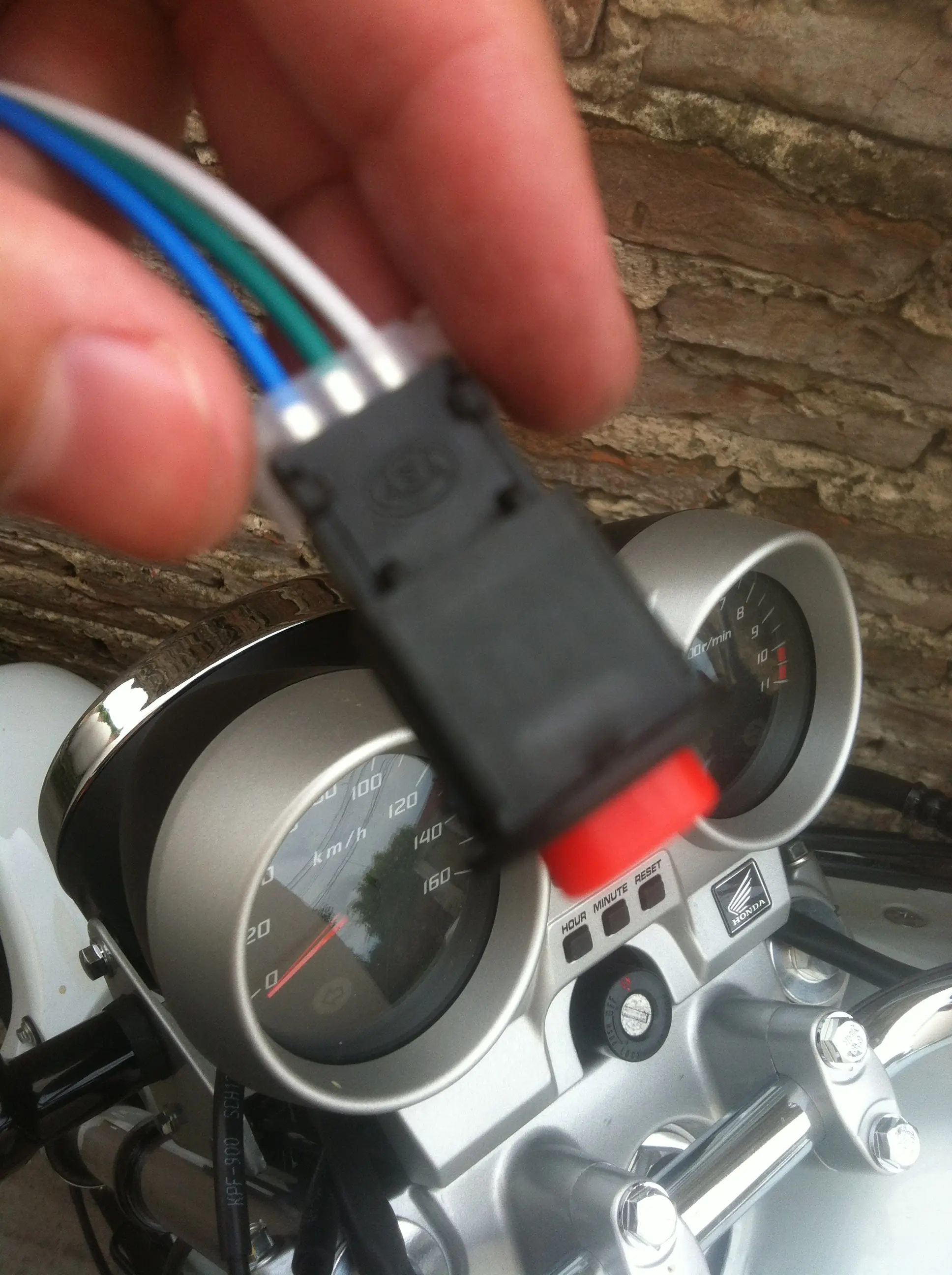

El interruptor que compre fue el siguiente http://dx.com/p/motorcycle-double-flash-push-button-switch-13cm-cable-length-127200
Bueno basta de texto aburrido!! Vamos a las fotos!

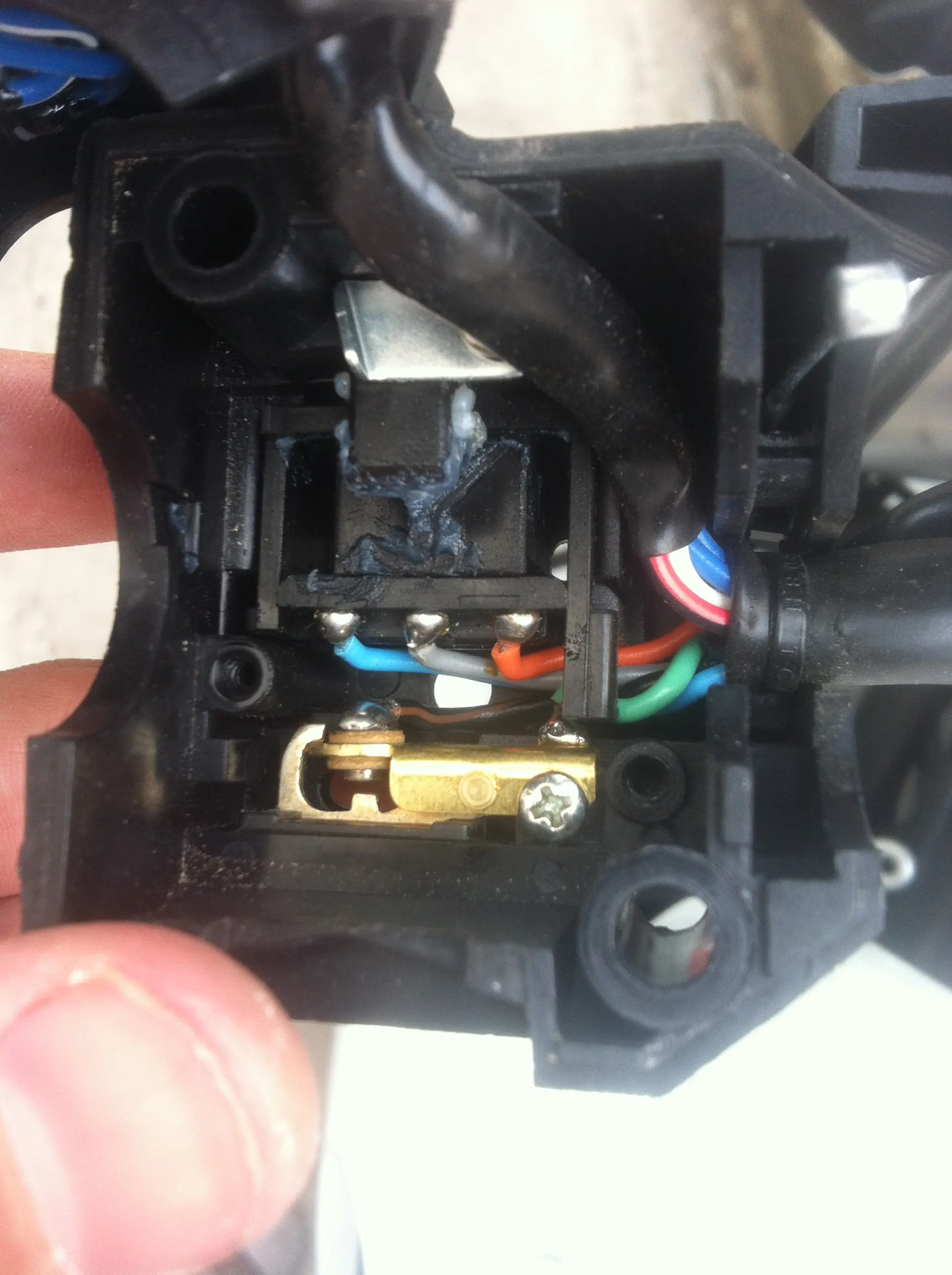

En esta foto decidi desarmar el manillar izquiero donde se encuentran las luces de giro para identificar los cables de los giros y el relay
Gris= relay , celeste = giro izq , naranja=giro derecho
En la tecla el relay es el del medio

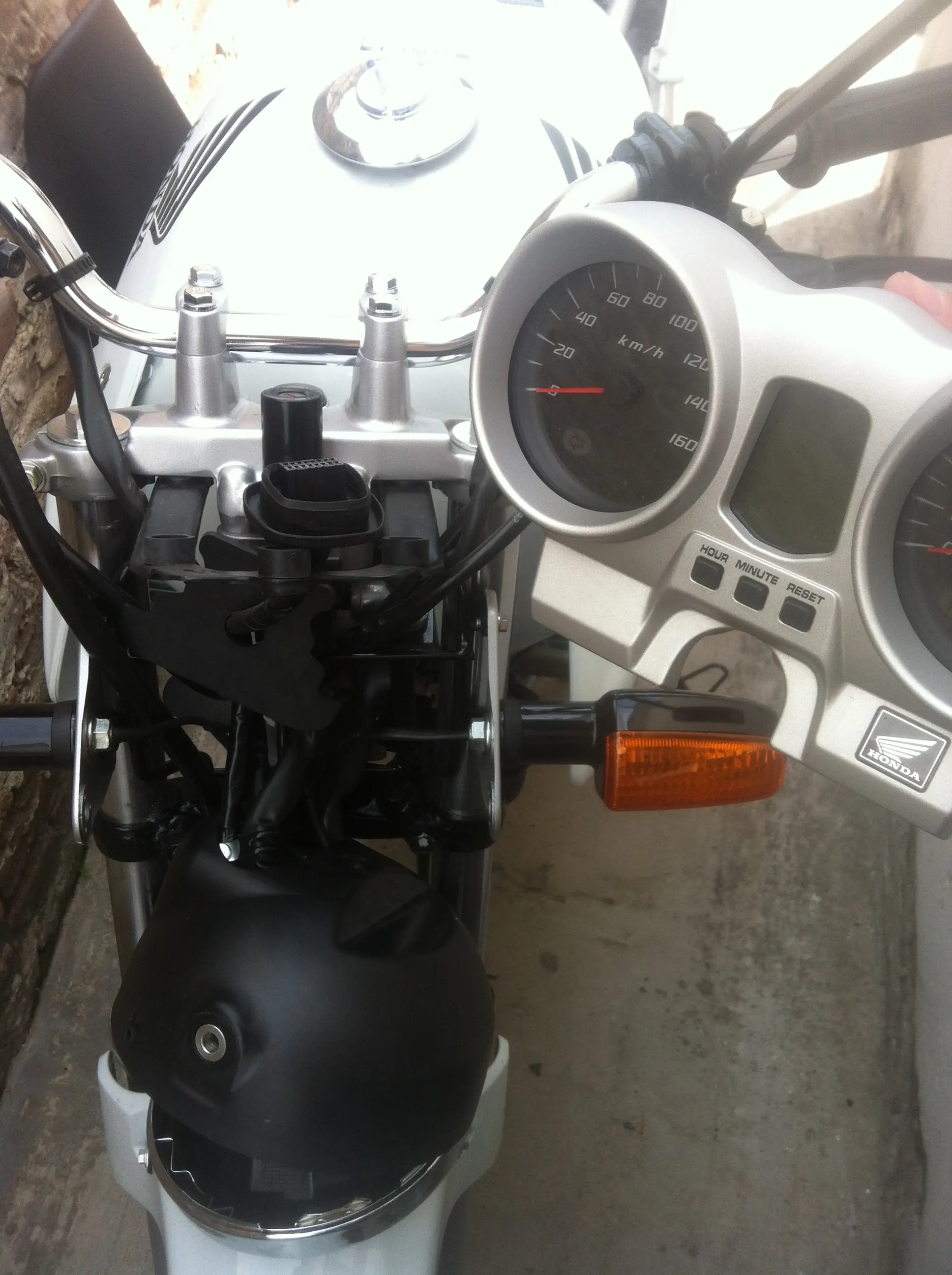

Aca saque el tablero

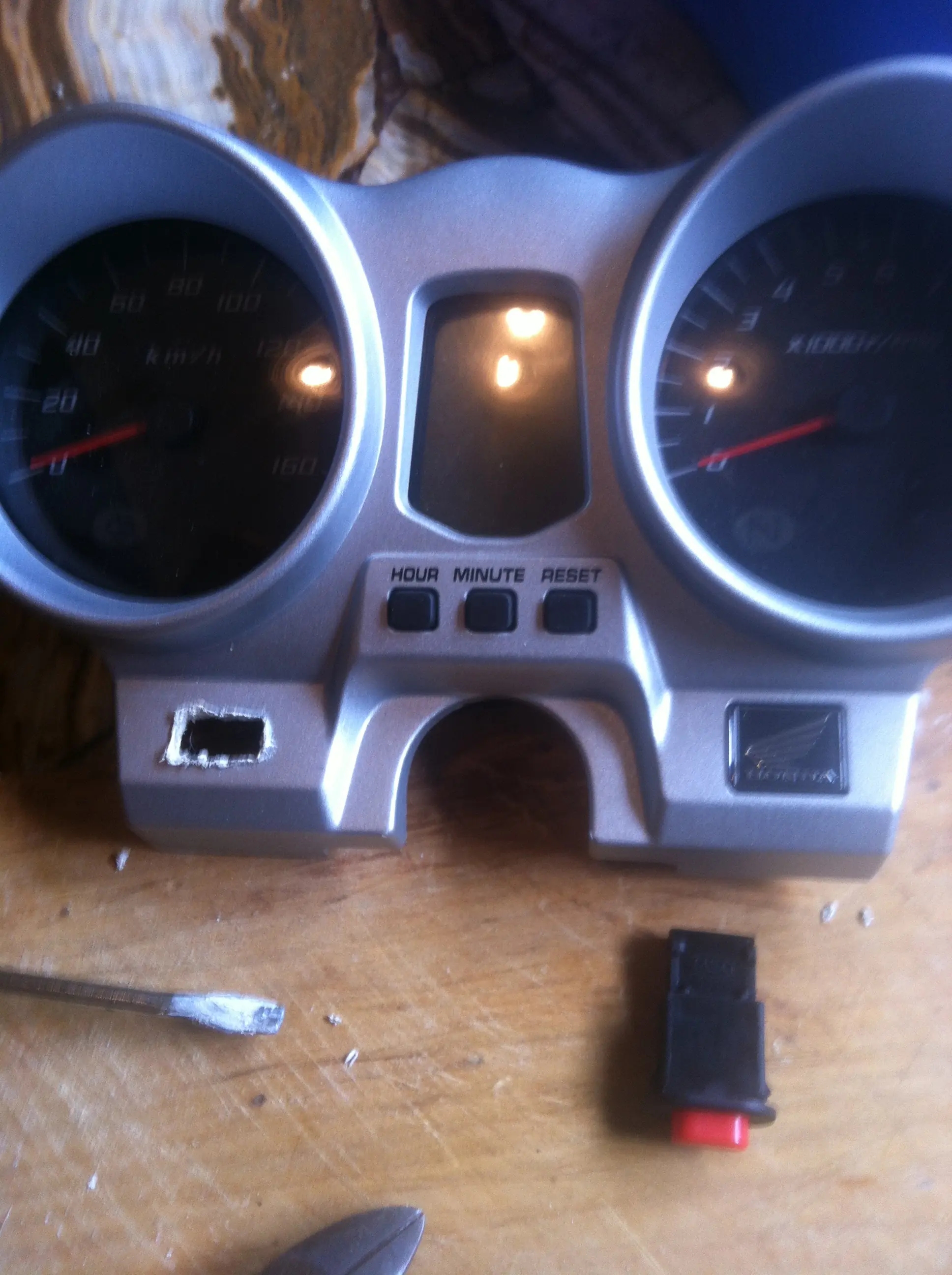

Y aca con un destornillador caliente comence a darle forma

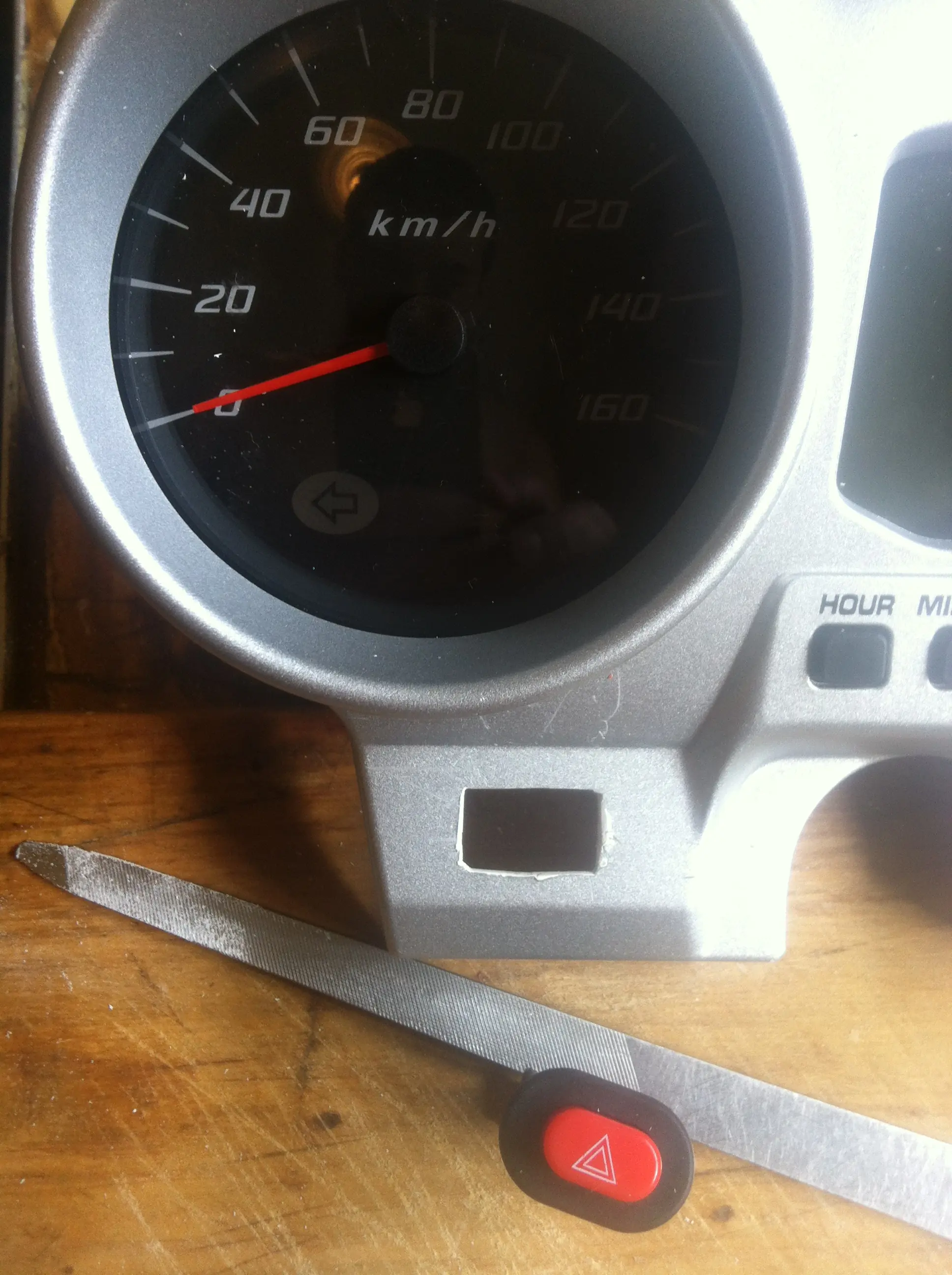

Luego con la lima le fui dando forma

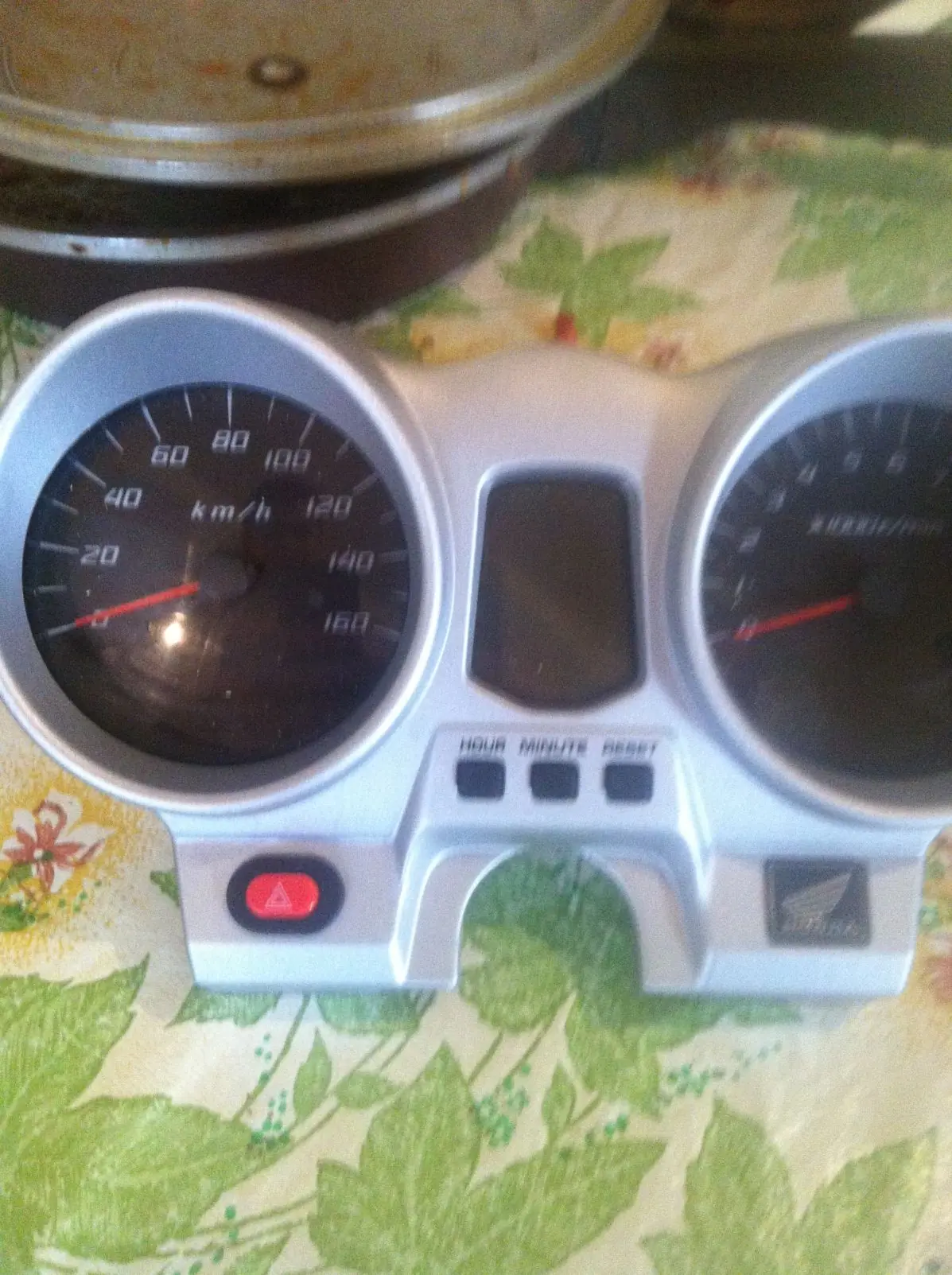

Al fin calzo!!! Estube como 1 hora limando
Ahora a la parte electrica.
Deberan desarmar la optica que es donde se encuentra todo el cablerio.

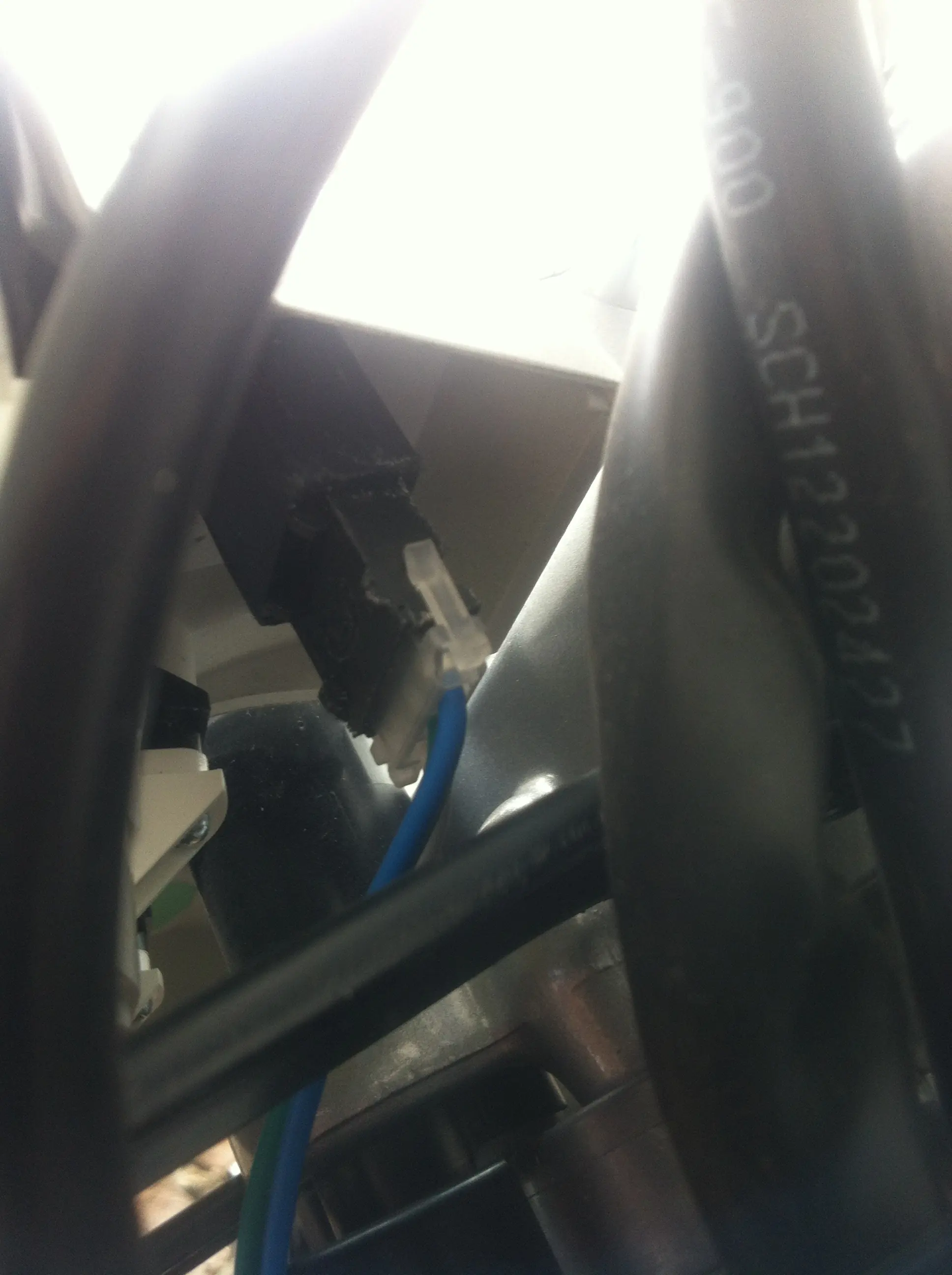

Yo no quise cortar ningun cable por lo cual decidi abrir la ficha (sigan el cable que sale de lso giros) colocar 3 cablecitos dentro de la ficha y a presion volverla a cerrar.

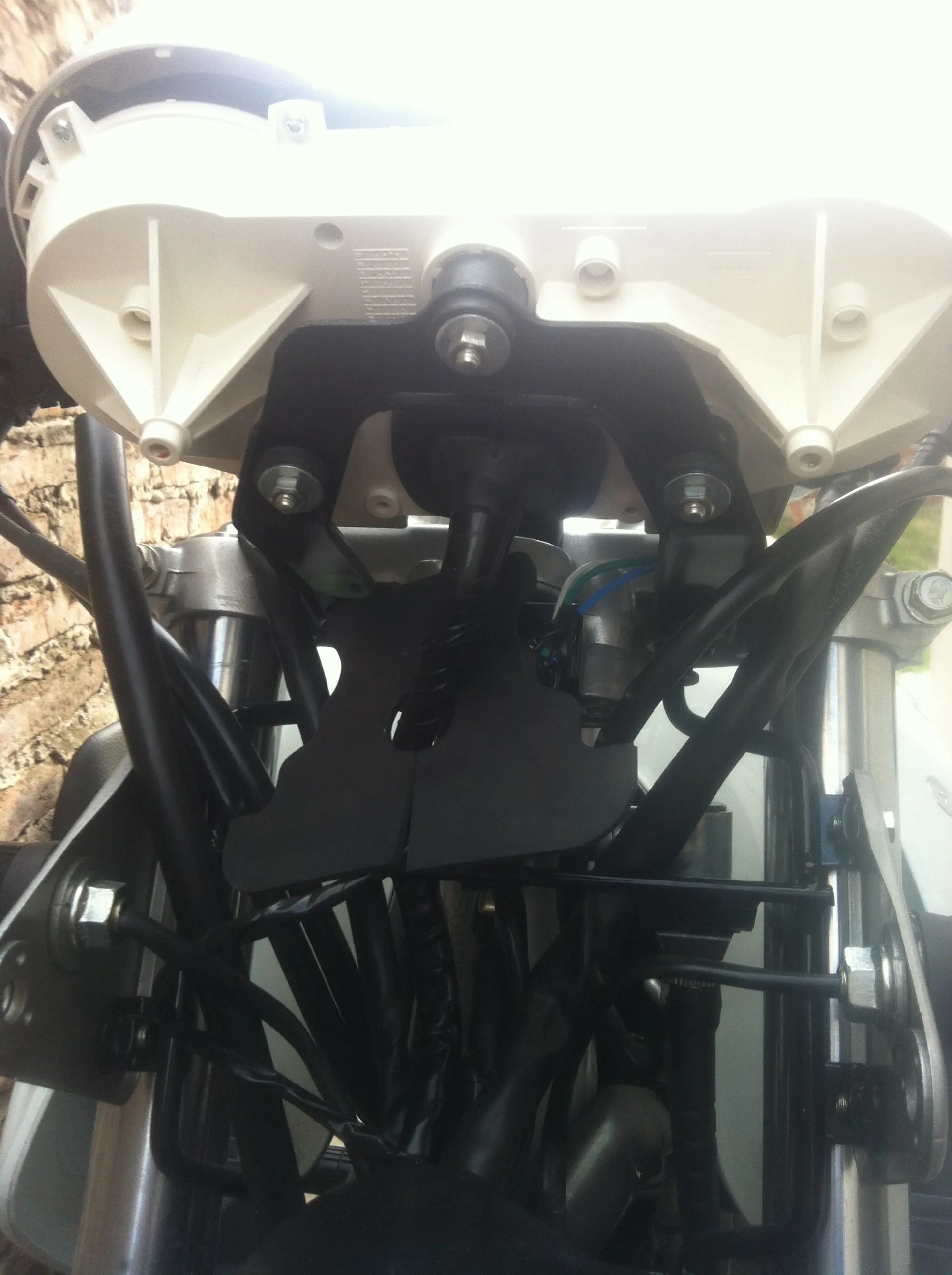

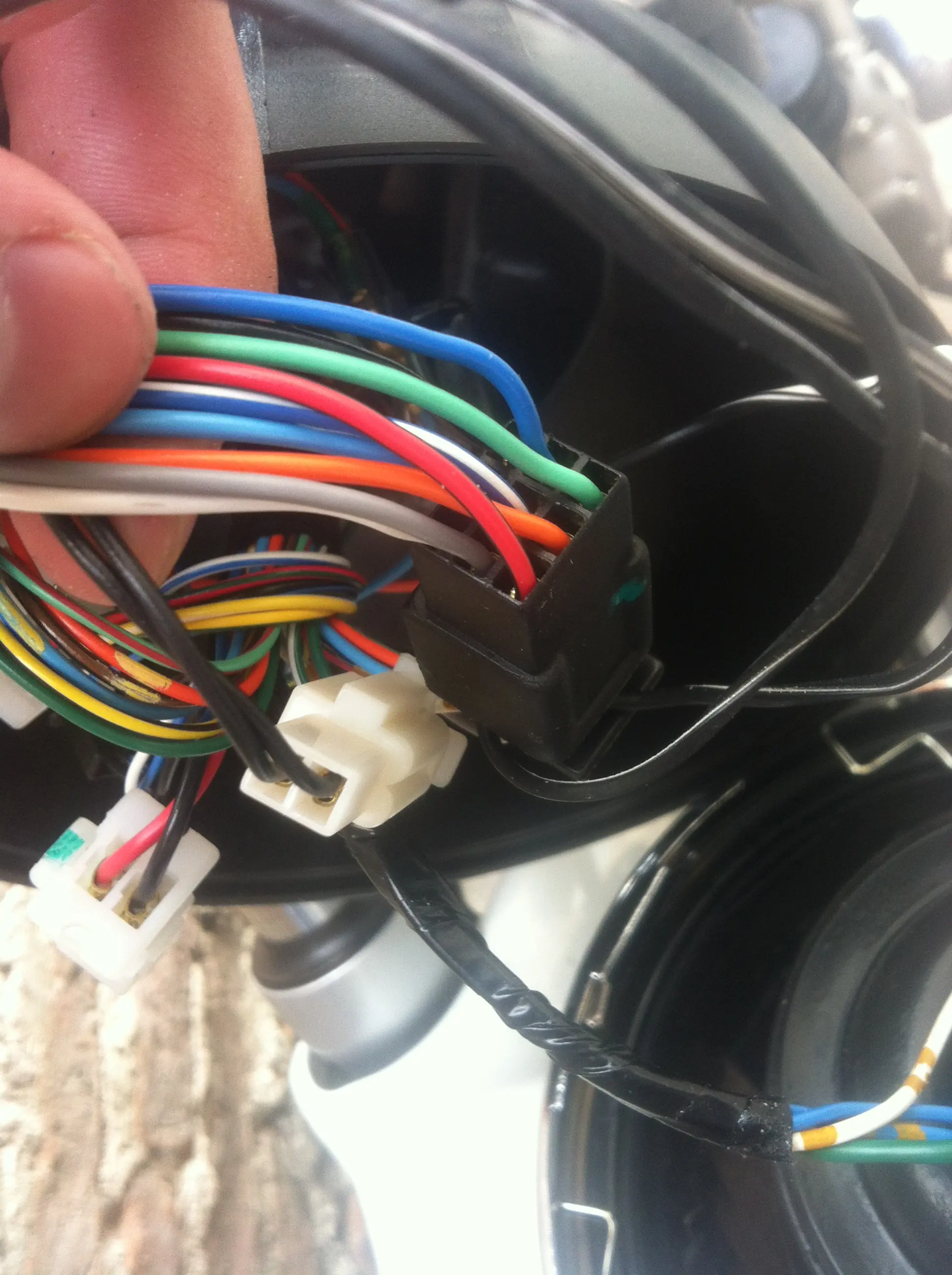

Aca es como se ve por debajo la ficha una vez conectado el tablero

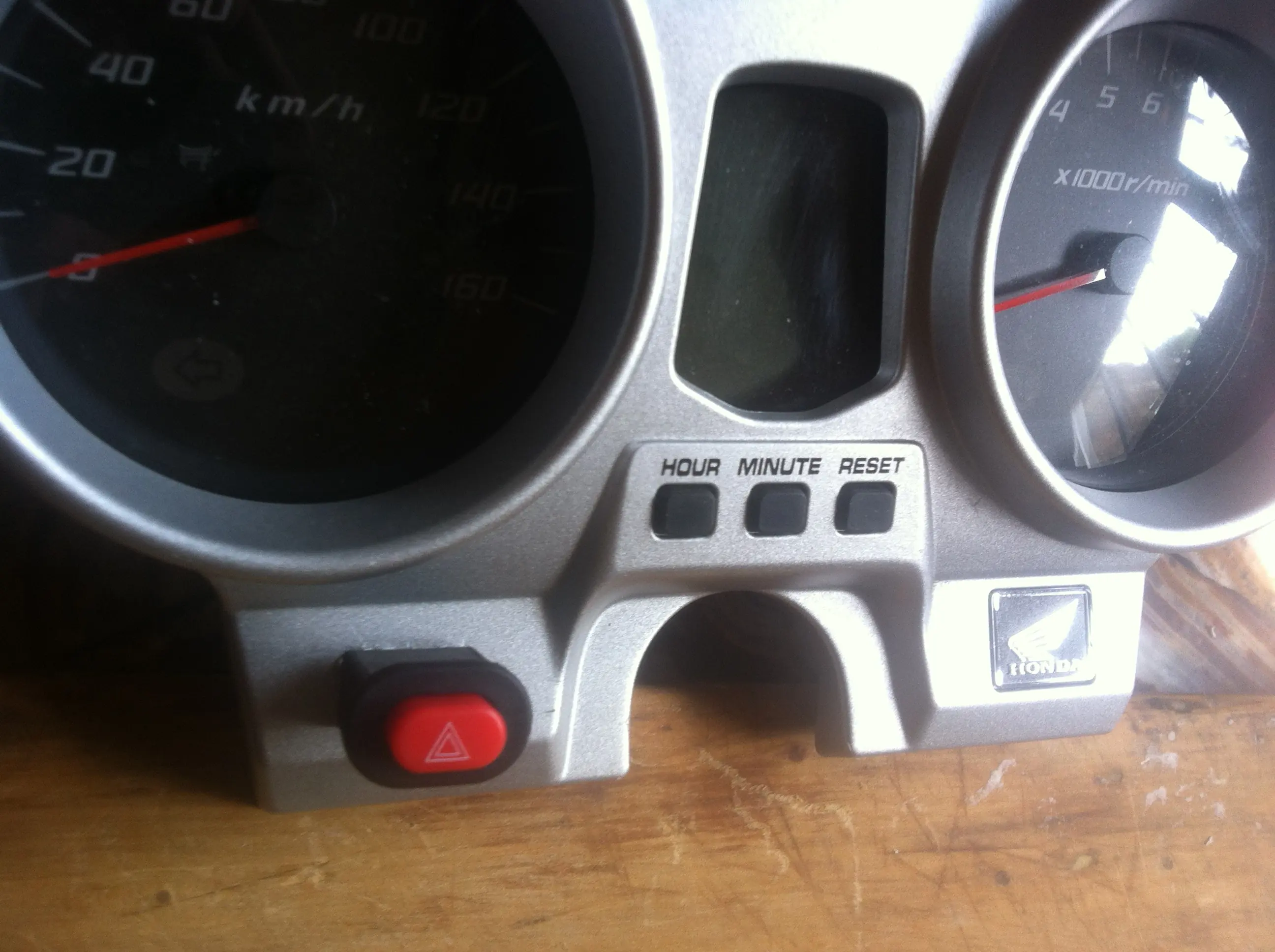

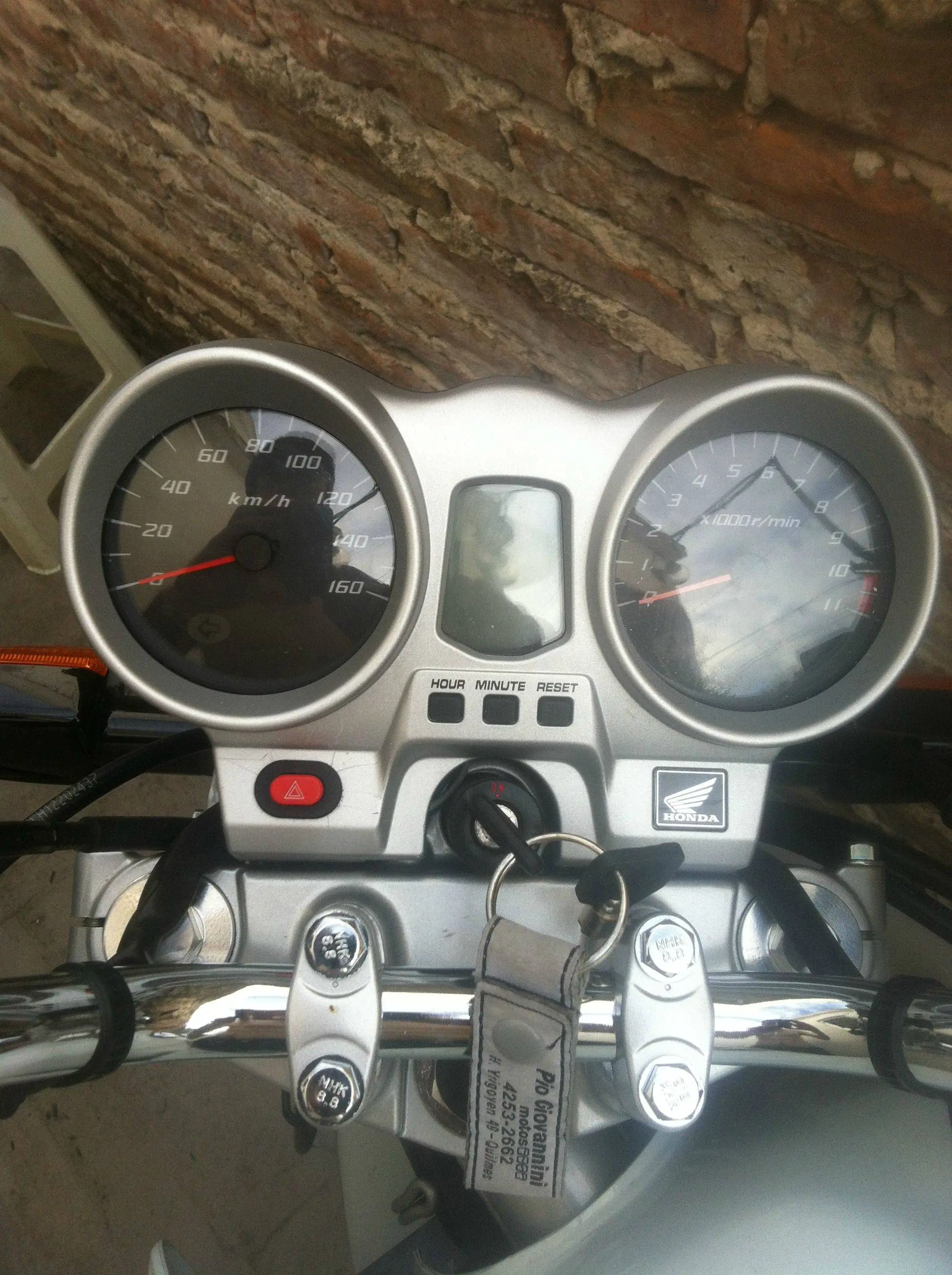

Y aca el boton colocado!
Perdon por el video ya estaba cansado y lo firme de costado jaja
http://www.youtube.com/watch?v=
Cometi el error de no proteger el tablero con algo cuando limaba por lo cual arrbia del boton se peuden ver algunos rayoncitos.
El interruptor tambien pueden colocarlo con un precinto en el manubrio pero a mi me gusto en el tablero.
Bueno cualquier duda o sugerencia es bienvenida y espero que les sirva!
Un saludo
